sanibel Ablauf S3-DR Norm DN 50 Auslauf seitlich Bauhöhe 120mm

30122593894 #1
30122593894 #130122593894 #230122593894 #330122593894 #430122593894 #530122593894 #630122593894 #7
product number
30122593894
manufacturer's product number
7082931
Order code
SANDRS365000168
assembly time (Bürgerle)
7 Min
customs tariff number
39269097
possibilty to be sent by postal mail
Yes

sanibel Ablauf S3-DR Norm DN 50 Auslauf seitlich Bauhöhe 120mm

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Andere Ausführungen:
Also buy this
sanibel Montagefüße S3-DR schallentkop. für Ablauf flach und norm 4 Stücksanibel Montagefüße S3-DR schallentkop. für Ablauf flach und norm 4 Stück
sanibel Duschrinne S3-DR gerade mit SSy-Dichtband 800mm aus Edelstahlsanibel Duschrinne S3-DR gerade mit SSy-Dichtband 800mm aus Edelstahl
sanibel Montagefüße S3-DR schallentkop. für Ablauf Max 4 Stücksanibel Montagefüße S3-DR schallentkop. für Ablauf Max 4 Stück
Description
General
Instructions for use
sanibel Ablauf "Norm", DN 50 Auslauf seitlich
Ablauf für sanibel Duschrinne zur Montage am Rinnenkörper, Ablauf 360Grad drehbar, zum seitlichen Anschluss an DN 50 Abwasserleitungen, mit herausnehmbarem Siphontauchrohr.
Aufbauhöhe Unterkante Ablauf bis Oberkante Duschrinne = 120 mm
Sperrwasserhöhe = 50 mm
Ablaufleistung nach DIN EN 1253, bei 10/20 mm Aufstau über Rost:
Designrost "linas": 0,8/0,9 l/s
Designrost "steel II": 0,7/0,8 l/s
Fliesenmulde "plate"/"plate II": 0,7/0,8 l/s
Bestell-Nr.: 7082931
Bodenablauf mit 1 Anschluss
Material Bodenabfluss
Kunststoff
Werkstoffgüte Bodenablauf
Polypropylen (PP)
Rohraußendurchmesser
50 mm
Richtung Auslass
horizontal
Ablaufleistung
0,9 l/s
Mit Siphon
Ja
Abnehmbare Wasserfalle
Ja
Höhe Wasserverschluss
50 mm
downloads and BauDocs

all

Offer
Project preparation
Fotorealistisches Farb-BildGSH_Sanibel_4027255053267_IzYcqrdYYpoEwXiNluGamA.TIF (428 kB)
Fotorealistisches Farb-BildGSH_Sanibel_4027255053267_t3M1E5k-JrxDv7c6A_Jgxg.PNG (295 kB)

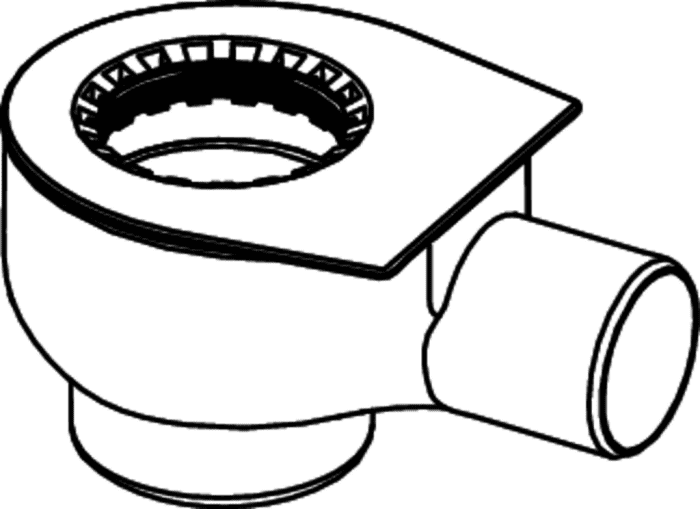

Unvermaßte StrichzeichnungGSH_Sanibel_4027255053267_v6yqxBCOv8npaJd3nqoyXw.TIF (31 kB)
