comfort-Stellmotor für 3-Wege-Mischer 24 VDC/AC
product number
99900190577
manufacturer's product number
6700004
Order code
COM6700004
assembly time (Bürgerle)
20 Min
customs tariff number
85011093
possibilty to be sent by postal mail
Yes
comfort-Stellmotor für 3-Wege-Mischer 24 VDC/AC Laufzeit 70s Drehmoment 5Nm ohne Kabel
Description
Der comfort-Stellmotor für 3-Wege Mischer hat zwei Endlagenschalter. Der Drehwinkel ist auf 90 Grad elektrisch begrenzt. Mit Hilfe einer einzigen Schraube wird der Mischerantrieb auf dem Mischer befestigt. 24V DC/AC. Umgebungstemperatur: Min. 0 C/Max. 50 C. Drehwinkel: 90 Grad, elektrisch begrenzt. Drehmoment: 5Nm. Laufzeit: 70 s. Drehrichtung: Wählbar durch Verdrahtung. Stellungsanzeige: Umkehrbare Skala. Handbetrieb: Mech. Getriebeausrastung. Schutzart: IP 40. Schutzklasse: II schutzisoliert, III SELV. Typengenehmigung: CE. Stellmotor passt auf comfort-Dreiwegemischer. Modell: comfort WÄRME. comfort-Nr.: 67 00 004
Der comfort-Stellmotor für 3-Wege Mischer hat zwei Endlagenschalter. Der Drehwinkel ist auf 90° elektrisch begrenzt. Mit Hilfe einer einzigen Schraube wird der Mischerantrieb auf dem Mischer befestigt.
Kontrollieren Sie die Installation regelmäßig.
Elektrischer Servomotor
Geeignet für Ventile
Ja
Geeignet für Belüftungsarmaturen
Nein
Netzspannung
24 V AC/DC
Steuersignal
0 - 10 V
Kommunikationsprotokoll
sonstige
Energieverbrauch im Betrieb
3,5 W
Ausführung
rotierend
Regelungsart An/Aus
Ja
Regelungsart modulierend
Ja
Regelungsart Split-Range
Nein
Übertragung
mit Zahnrädern
Anschluss an Ventil
sonstige
Mit Kopfflansch Direct-Mount nach ISO 5211
Nein
Mit Nullspannungsrücklauf
Nein
Spannungsfrei wenn geschlossen
Ja
Art der Sicherheitsfunktion
sonstige
Betriebsart der Sicherheitsfunktion
sonstige
Automatische Huberkennung
Nein
Einstellbare Zustandsmeldung
Nein
Hilfskontakte
Nein
Zustandsmeldung
ohne
Hilfskontakte optional
Ja
Endkontakte
2
Arbeitsbereich einstellbar
Nein
Mit mechanischem Standanzeiger
Ja
Geeignet für Handbedienung
Ja
Laufzeit
70 s
Drehmoment
5 Nm
Potentialfreier Schaltkontakt
Ja
Max. Drehwinkel
90 °
Mit Sicherheitsfunktion
Nein
Schutzart (IP)
IP40
Max. elektrische Leistungsaufnahme
3,5 VA
Umgebungstemperatur
0 - 50 °C

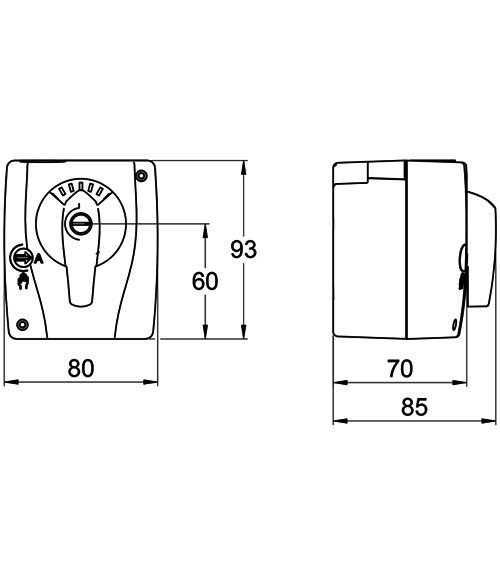

Höhe
93 mm
Breite
80 mm
Tiefe
85 mm
Explosionsgeschützt
Nein
Werkstoff des Gehäuses
Kunststoff
