comfort-Stellantrieb strawatherm 24V Nr. 55-005077CBS
product number
54122456450
manufacturer's product number
6314826
Order code
COMSA24
assembly time (Bürgerle)
20 Min
customs tariff number
84798997
possibilty to be sent by postal mail
Yes
comfort-Stellantrieb strawatherm 24VNr. 55-005077CBS BxHxT: 46 x 72 x 46 mm NC, AC/DC, Aufnahme M30x1,5, Stromkabel 1m, mit Re-Open-Funktion
Description
comfort-Stellantrieb strawatherm 24VNr. 55-005077CBS
Zweipunktantrieb stromlos geschlossen für den Anschluss an Raumthermostate mit Zweipunkt-Ausgang für Fußbodenheizungen.
Ausführungen stromlos geschlossen mit 24 V Betriebsspannung.
RE-OPEN-Funktion:
Die einzigartige RE-OPEN-Funktion ermöglicht eine wiederherstellbare Handeinstellung „manuell offen“.
Der Stellantrieb ist mit einer Stellungsanzeige (Automatik / offen manuell) ausgestattet.
Er verfügt über ein elektrischbeheiztes überhubsicheres Ausdehnungssystem.
Die Stellkraft ist im Schließbereich auf Thermostatventil-unterteile mit weichdichtenden Ventiltellern angepasst.
Der Stellantrieb ist wartungsfrei und arbeitet geräuschlos.
Anwendung:
Der thermische Stellantrieb ist einsetzbar zur Temperatur- und / oder zeitbezogenen
2-Punkt-Regelung, besonders bei Flächenheizung und -kühlung in Wohnungen, Büros, Schulen, Hotels usw.
Funktion:
Die Stellungsanzeige bei der Ausführung stromlos geschlossen (NC) ermöglicht,
z. B. bei der Montage des Stellantriebes auf Heizkreisverteilern, eine einfache Funktionsprüfung.
Beim anlegen der Betriebsspannung wird das Ausdehnu ngssystem des Stellantriebes beheizt.
Nach Ablauf der Totzeit erfolgt der gleichmäßige Öffnungsvorgang.
Bei Spannungsunter-brechung schließt der Stellantrieb nach Ablauf der Totzeit durch Abkühlung des Ausdehnungssystems.
Technische Daten:
- Ausführungsvariante: stromlos geschlossen (NC)
- Betriebsspannung: 24 V (AC/DC), + 10 %...- 10 %
- Einschaltstrom:< 250 mA für max. 300 ms
- Betriebsleistung:< 3 W
- Aufnahmegewinde: M30 x 1,5
- Stellweg: 4,0 mm
- Stellkraft: 100 N ± 5 %
- Öffnungs- und Schließzeit: ca. 3 min
- Medientemperatur: 0 bis 100 °C
- Lagertemperatur: -25 bis 60 °C
- Umgebungstemperatur: 0 bis 50 °C
- Schutzgrad/Schutzklasse: IP 54 / Schutzklasse II bei 24 V DC
- Überspannungsfestigkeit: nach EN 60730-1 mind. 2,9 kV
- Anschlussleitung: 2 x 0,5 mm²
- Leitungslänge: 1 m
- Einbaulage: alle Einbaulagen erlaubt
- Gewicht: 129 g
- Gehäusematerial: Kunststoff PA 66

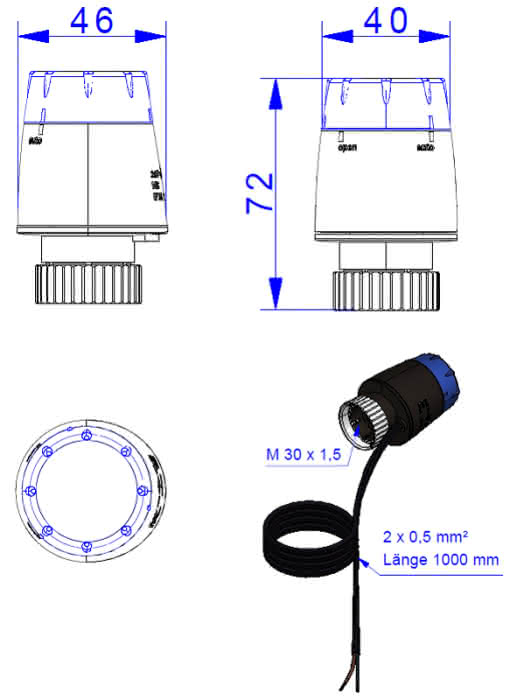

Abmessungen BxHxT: 46 x 72 x 46 mm
EAN: 4260435410461
Artikelnummer: 6314826
Marke: comfort by sanibel
Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
Zweipunktantrieb stromlos geschlossen für den Anschluss an Raumthermostate mit Zweipunkt-Ausgang für Fußbodenheizungen.
Ausführungen stromlos geschlossen mit 24 V Betriebsspannung.
RE-OPEN-Funktion:
Die einzigartige RE-OPEN-Funktion ermöglicht eine wiederherstellbare Handeinstellung „manuell offen“.
Der Stellantrieb ist mit einer Stellungsanzeige (Automatik / offen manuell) ausgestattet.
Er verfügt über ein elektrischbeheiztes überhubsicheres Ausdehnungssystem.
Die Stellkraft ist im Schließbereich auf Thermostatventil-unterteile mit weichdichtenden Ventiltellern angepasst.
Der Stellantrieb ist wartungsfrei und arbeitet geräuschlos.
Anwendung:
Der thermische Stellantrieb ist einsetzbar zur Temperatur- und / oder zeitbezogenen
2-Punkt-Regelung, besonders bei Flächenheizung und -kühlung in Wohnungen, Büros, Schulen, Hotels usw.
Funktion:
Die Stellungsanzeige bei der Ausführung stromlos geschlossen (NC) ermöglicht,
z. B. bei der Montage des Stellantriebes auf Heizkreisverteilern, eine einfache Funktionsprüfung.
Beim anlegen der Betriebsspannung wird das Ausdehnu ngssystem des Stellantriebes beheizt.
Nach Ablauf der Totzeit erfolgt der gleichmäßige Öffnungsvorgang.
Bei Spannungsunter-brechung schließt der Stellantrieb nach Ablauf der Totzeit durch Abkühlung des Ausdehnungssystems.
Technische Daten:
- Ausführungsvariante: stromlos geschlossen (NC)
- Betriebsspannung: 24 V (AC/DC), + 10 %...- 10 %
- Einschaltstrom:< 250 mA für max. 300 ms
- Betriebsleistung:< 3 W
- Aufnahmegewinde: M30 x 1,5
- Stellweg: 4,0 mm
- Stellkraft: 100 N ± 5 %
- Öffnungs- und Schließzeit: ca. 3 min
- Medientemperatur: 0 bis 100 °C
- Lagertemperatur: -25 bis 60 °C
- Umgebungstemperatur: 0 bis 50 °C
- Schutzgrad/Schutzklasse: IP 54 / Schutzklasse II bei 24 V DC
- Überspannungsfestigkeit: nach EN 60730-1 mind. 2,9 kV
- Anschlussleitung: 2 x 0,5 mm²
- Leitungslänge: 1 m
- Einbaulage: alle Einbaulagen erlaubt
- Gewicht: 129 g
- Gehäusematerial: Kunststoff PA 66
Abmessungen BxHxT: 46 x 72 x 46 mm
EAN: 4260435410461
Artikelnummer: 6314826
Marke: comfort by sanibel
Hersteller: strawa Wärmetechnik GmbH
Telefon: 036256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
Zweipunktantrieb stromlos geschlossen für den Anschluss an Raumthermostate mit Zweipunkt-Ausgang für Fußbodenheizungen.
Ausführungen stromlos geschlossen mit 24 V Betriebsspannung.
RE-OPEN-Funktion:
Die einzigartige RE-OPEN-Funktion ermöglicht eine wiederherstellbare Handeinstellung „manuell offen“.
Der Stellantrieb ist mit einer Stellungsanzeige (Automatik / offen manuell) ausgestattet.
Er verfügt über ein elektrischbeheiztes überhubsicheres Ausdehnungssystem.
Die Stellkraft ist im Schließbereich auf Thermostatventil-unterteile mit weichdichtenden Ventiltellern angepasst.
Der Stellantrieb ist wartungsfrei und arbeitet geräuschlos.
Anwendung:
Der thermische Stellantrieb ist einsetzbar zur Temperatur- und / oder zeitbezogenen
2-Punkt-Regelung, besonders bei Flächenheizung und -kühlung in Wohnungen, Büros, Schulen, Hotels usw.
Funktion:
Die Stellungsanzeige bei der Ausführung stromlos geschlossen (NC) ermöglicht,
z. B. bei der Montage des Stellantriebes auf Heizkreisverteilern, eine einfache Funktionsprüfung.
Beim anlegen der Betriebsspannung wird das Ausdehnu ngssystem des Stellantriebes beheizt.
Nach Ablauf der Totzeit erfolgt der gleichmäßige Öffnungsvorgang.
Bei Spannungsunter-brechung schließt der Stellantrieb nach Ablauf der Totzeit durch Abkühlung des Ausdehnungssystems.
Ausführungen stromlos geschlossen mit 24 V Betriebsspannung.
RE-OPEN-Funktion:
Die einzigartige RE-OPEN-Funktion ermöglicht eine wiederherstellbare Handeinstellung „manuell offen“.
Der Stellantrieb ist mit einer Stellungsanzeige (Automatik / offen manuell) ausgestattet.
Er verfügt über ein elektrischbeheiztes überhubsicheres Ausdehnungssystem.
Die Stellkraft ist im Schließbereich auf Thermostatventil-unterteile mit weichdichtenden Ventiltellern angepasst.
Der Stellantrieb ist wartungsfrei und arbeitet geräuschlos.
Anwendung:
Der thermische Stellantrieb ist einsetzbar zur Temperatur- und / oder zeitbezogenen
2-Punkt-Regelung, besonders bei Flächenheizung und -kühlung in Wohnungen, Büros, Schulen, Hotels usw.
Funktion:
Die Stellungsanzeige bei der Ausführung stromlos geschlossen (NC) ermöglicht,
z. B. bei der Montage des Stellantriebes auf Heizkreisverteilern, eine einfache Funktionsprüfung.
Beim anlegen der Betriebsspannung wird das Ausdehnu ngssystem des Stellantriebes beheizt.
Nach Ablauf der Totzeit erfolgt der gleichmäßige Öffnungsvorgang.
Bei Spannungsunter-brechung schließt der Stellantrieb nach Ablauf der Totzeit durch Abkühlung des Ausdehnungssystems.
Thermischer Servomotor
Ausführung
mit Wachs gefüllt
Anschluss an Ventil
M30 x 1,5
Netzspannung
24 V DC
Steuersignal
Zweipunkt
Funktion
spannungslos geschlossen (NC)
Automatische Huberkennung
Ja
Vor Überspannung geschützt
Ja
Hilfskontakte
Nein
Mit Endkontakten
Nein
First open
Ja
Mit Standanzeiger
Ja
Geeignet für Handbedienung
Ja
Kabellänge
1 m
Mit Ventiladapter
Nein
Laufzeit
180 s
Hublänge
4 mm
Selbsteinstellbare Schlaglänge
Nein
Farbe
grau
Umgebungstemperatur
0 - 50 °C
Nennleistung
3 VA
Schutzart (IP)
IP54
Länge
47 mm
Breite
40 mm
Höhe
72 mm
