comfort-Kesselsicherheitsgruppe KSG Maxi DN 25 (1") bis 100 kW mess., 77508

55580051200 #1
55580051200 #155580051200 #2
product number
55580051200
manufacturer's product number
6458951
Order code
COMKSGM100
assembly time (Bürgerle)
1 Std 11 Min
customs tariff number
84818099
possibilty to be sent by postal mail
Yes

comfort-Kesselsicherheitsgruppe KSG Maxi DN 25 (1") bis 100 kW aus Messing

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Andere Ausführungen:
Also buy this
comfort-Kappenventil DN 25 (1") aus messing, 77567comfort-Kappenventil DN 25 (1") aus messing, 77567
comfort-Kappenventil DN 20 (3/4") aus messing, 77566comfort-Kappenventil DN 20 (3/4") aus messing, 77566
UWS Heaty Complete Home, 100330 UWS Heaty Complete Home, 100330
Description
General
Marketing text
Instructions for use
comfort-Kesselsicherungsgruppe KSG Maxi
mit Isolierung
Vormontierte Kesselsicherungsgruppe für geschlossene Heizungsanlagen nach DIN EN 12828 bis zu einer Leistung von 100 kW.
Bestehend aus:
Armaturenträger aus massivem Messingguss mit kesselseitigem Anschluss DN 25 (1") Innengewinde
Bauteilgeprüftem Sicherheitsventil DN 20 (3/4") mit PTFE-Dichtring, Ansprechdruck 3 bar, für Wärmeleistungen bis 100 kW
Heizungsmanometer 0-4 bar, Durchmesser 63 mm DN 10 (3/8") radial
Schnellentlüfter DN 10 (3/8"), 12 bar
Selbstdichtende Montageventile
Zwei formschlüssige Isolationshalbschalen
Max. Betriebstemperatur 120 Grad C
Modell: comfort-Kesselsicherungsgruppe KSG Maxi
Warmwasserspeicher-Anschlussgruppe
Ausführung
horizontal
Werkstoff des Gehäuses
Messing
Werkstoffgüte des Gehäuses
Messing, entzinkungsbeständig (DZR)
Oberflächenschutz
unbehandelt
Nenndurchmesser
1 Zoll (25)
Anschluss
Innengewinde
Max. Boilerkapazität
100 kW
Ausführungsform
ohne Mischbatterie
Druckstufe Artikel
PN 3,2
Mit Kupplungen
Nein
Mit Quetschset
Nein
Austauschbare Umkehrklappe
Nein
Mit Druckminderer
Nein
Mit Siphon
Nein
Verschlusshahn
Nein
Rohraußendurchmesser Ablassanschluss
25 mm
downloads and BauDocs

all

Offer
Project preparation
Project handover
Datenblattcomfortbysanibel_4016203775085_doi5gp3-D3cl9XI_VykVWw.PDF (1 MB)
Installationshinweisecomfortbysanibel_4016203775085_7QzR_ZQ7zD1jdq92CLDW4w.PDF (1.5 MB)

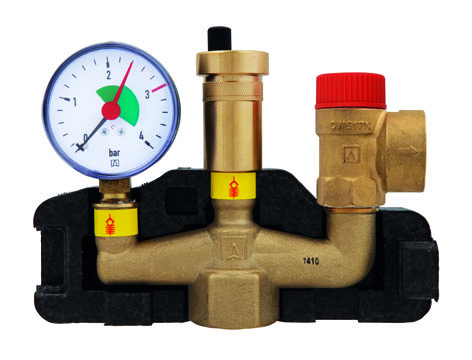

Fotorealistisches Farb-Bildcomfortbysanibel_4016203775085_lk0vss69Di6nai9FVtcfiw.JPG (77 kB)

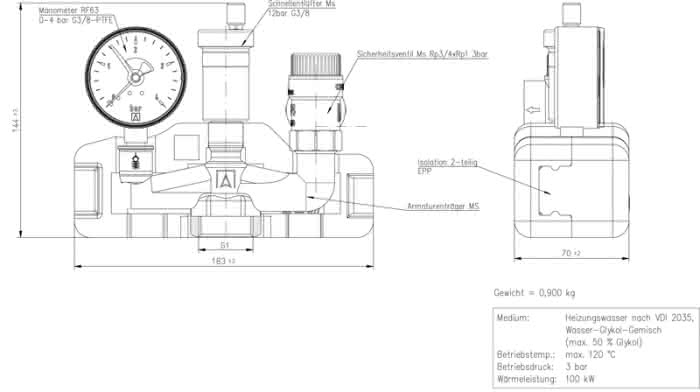

Vermaßte Strichzeichnungcomfortbysanibel_4016203775085_BXXlcGjqDXu0wC6Jt_UHhA.JPG (113 kB)
DatenblattCOM_6458951_DB.pdf (993.91 kB)
DatenblattCOM_6458951_DB.pdf (993.91 kB)
MontageanleitungCOM_6458951_MA.pdf (1.49 MB)
MontageanleitungCOM_6458951_MA.pdf (1.49 MB)
