comfort-FSC-Brandschutzmanschette A20 mit Zubehör Abmessung 063 59-74mm

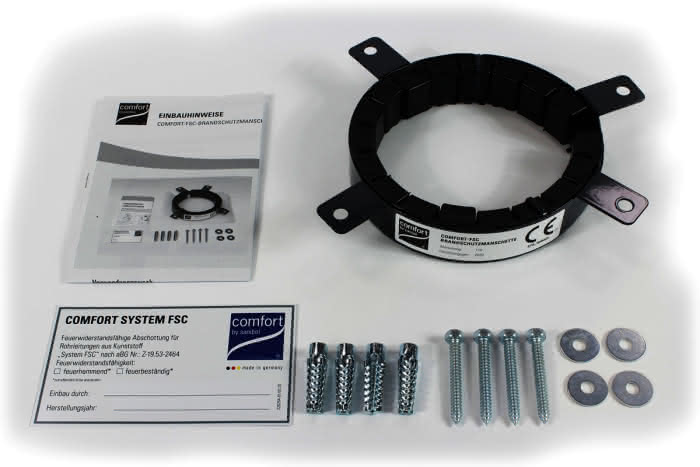

comfort-FSC-Brandschutzmanschette A20
aufklappbar
inklusive Befestigungsmaterial aus
Metall, Kennzeichnungsschild für die
Bauart, Schallschutzdämmstreifen
und Einbauanleitung
inkl. Übereinstimmungsbestätigung
für die Abschottung von brennbaren
Rohren nach DIN 4102-11
REI30/90 EI30/90
zugelassen vom:
Deutschen Institut für Bautechnik (DIBt)
gemäß Bauartgenehmigung Z-19.53-2464
Für:
- PVC, PP, PE-HD, LDPE, PB, PE-X, ABS,
ASA-Rohre AD bis 160 mm
- Schallisolierende Abwasserrohre wie
comfort-Abflussrohre
Friatec Friaphon
Geberit Silent dB 20, Silent PP und
Silent Pro
Ostendorf Skolan AD bis 160 mm
POLO-KAL NG, POLO-KAL 3S und
POLO-KAL XS AD bis 160 mm
Rehau Raupiano Plus AD bis 160 mm
Wavin AS bzw. AS+ und SiTech bzw.
SiTech+
- PE-X Rohre und Kunststoffverbundrohre
für brennbare Gase AD bis 63 mm
- comfort-press-Mehrschichtverbundrohre
AD bis 63 mm
Für den Einbau:
- in Wänden aus Porenbeton, Beton,
Mauerwerk oder leichten Trennwänden
mit einer Dickeab 100 mm - beid-
seitige Montage der Manschette vor
die Wand
- unter Decken aus Porenbeton und Beton
mit einer Dickeab 150 mm - ein-
seitige Montage der Manschette unter
der Decke, abhängig vom Rohrtyp wahl-
weise bündig in die Decke
Einsetzbar:
- auf gerade verlegten Rohrleitungen
- auf 2 x 45 Grad Bögen auch Elektro-
schweißmuffen oder über CV-Verbindern
- bei Verlegung der Rohrleitungen mit
Nullabstand
- bei Verwendung einer Schallschutzfolie
gem. aBG
Abmessung: 032
für Rohrdurchmesser + Dämmung bei
gerader Durchführung: 59 - 74 mm
Modell: comfort
comfort-Nr.: 95 03 423
