Wolf Bundringe DN160 für CWL-F-300 (2 St)
Wolf Luftverteiler DN125 für CWL-F-150 6 Stutzen 50x100,3 Rohrkappen, 2577430
product number
66119116792
manufacturer's product number
2577430
Order code
WO2577430
assembly time (Bürgerle)
58 Min
customs tariff number
39174000

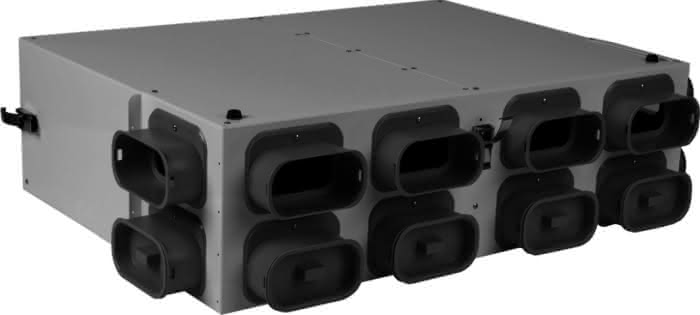

Wolf Luftverteiler DN125 für CWL-F-150 6 Stutzen 50x100 mit 3 Rohrkappen
Description
Kombinierter Luftverteiler- und Sammler inkl. Schalldämmelementen aus Metall in weiß (RAL 9010) gepulverter Ausführung zum Anschluss von Flachkanalsystem 6x 50x100. Besonders flache Konstruktion zur einfachen Kombination mit Flachgerät CWL-F-150 Excellent. Jeweils 6 Stutzen 50x100 für Zu- und Abluft mit je 3 Verschlusskappen
Länge (ohne Stutzen: 482 mm
Breite (ohne Stutzen): 660 mm
Höhe: 193 mm
Hinweis: über Bundringe (1800443) kann der Verteiler an das ISO-Rohrsystem DN 125 und weitere Geräte angeschlossen werden
Fabrikat: Wolf GmbH
Artikel-Nummer: ---
Länge (ohne Stutzen: 482 mm
Breite (ohne Stutzen): 660 mm
Höhe: 193 mm
Hinweis: über Bundringe (1800443) kann der Verteiler an das ISO-Rohrsystem DN 125 und weitere Geräte angeschlossen werden
Fabrikat: Wolf GmbH
Artikel-Nummer: ---
Wolf Luftverteiler DN125 für CWL-F-150 6 Stutzen 50x100 mit 3 Rohrkappen
Kombinierter Luftverteiler- und Sammler inkl. Schalldämmelementen aus Metall in weiß (RAL 9010) gepulverter Ausführung zum Anschluss von Flachkanalsystem 6x 50x100. Besonders flache Konstruktion zur einfachen Kombination mit Flachgerät CWL-F-150 Excellent. Jeweils 6 Stutzen 50x100 für Zu- und Abluft mit je 3 Verschlusskappen
Länge (ohne Stutzen: 482 mm
Breite (ohne Stutzen): 660 mm
Höhe: 193 mm
Hinweis: über Bundringe (1800443) kann der Verteiler an das ISO-Rohrsystem DN 125 und weitere Geräte angeschlossen werden
Fabrikat: Wolf GmbH
Artikel-Nummer: ---
Dichtring 50x100 notwendig! Wird der Multiverteiler nicht direkt am Gerät montiert, sind Bundringe erforderlich.
Luftverteilkasten
Luftzufuhr
Ja
Abluft
Ja
Ausführung des Gehäuses
Abzweigungsteil
Werkstoff
Kunststoff
Werkstoffgüte
sonstige
Oberflächenschutz
sonstige
Nenndurchmesser Hauptkanal
sonstige
Anschluss Hauptkanal
sonstige
Anzahl der Abzweige
12
Form der Abzweigungen
Luftkanal oval
Anschluss Abzweigungen
sonstige
Nennhöhe Kanal Abzweigungen
50 mm
Nennbreite Kanal Abzweigungen
100 mm
Länge
660 mm
Breite
193 mm
Höhe
482 mm
Mit Inspektionsöffnung und Deckel
Nein
Anschluss von unten
Nein
Einbettbar in Beton
Nein
Max. Luftmenge
150 m³/h
