Wolf Luftheizer TopWing TLHD-EC 40-230V für Umluftbetrieb, Heizen
product number
66119117040
manufacturer's product number
6523782
Order code
WO6523782
assembly time (Bürgerle)
1 Std 15 Min
customs tariff number
73229000

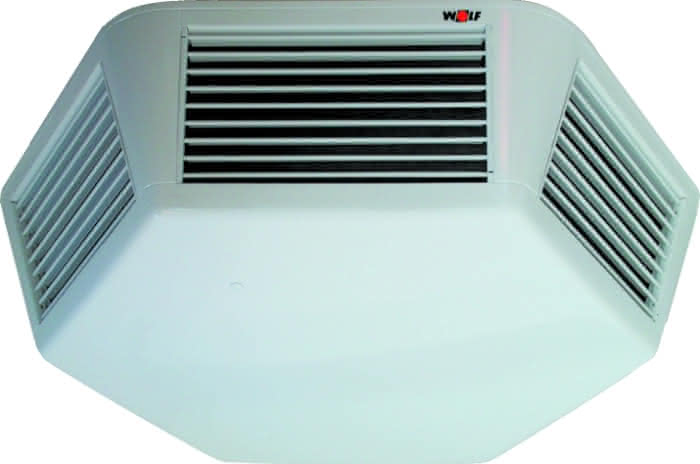

Wolf Luftheizer TopWing TLHD-EC 40-230V für Umluftbetrieb, Heizen
Description
Luftheizer zur Montage an die Decke für Umluftbetrieb
oder an eine Zwischendecke für Umluft- oder Mischluftbetrieb.
Modernes ansprechendes Design, Gehäuse in pulverbeschichteter Ausführung verkehrsweiß RAL 9016.
Einsetzbar in Verkaufsräumen, Supermärkten, Möbelhäusern usw.
Verstellbare Ausblaslamellen.
Wärmetauscher bis PN 16 aus Cu/Al mit 3 Rohrreihen bis max. 90° C für PWW, bis min. 5° C für PKW,
Zweileitersystem für Heizen oder Kühlen, Heizbetrieb mit Niedertemperatur bzw. Brennwertanlagen möglich
Einphasen-Wechselstrommotor 230V/50Hz mit Thermokontakten, mit Flügelrad, sehr leise.
alternativ: Drehstrommotor 3x400V/50Hz mit Flügelrad.
Bei Ausführung TLHD-K (Heizen oder Kühlen) zusätzlich mit Kondensatwanne, Schwimmerschalter, Kondensatpumpe mit Steuereinheit, Ablaufschlauch.
Technische Daten:
Volumenstrom max.: 2100m³/h
DreHzahl max.: 900 1/min
Schallleistungspegel max.: 62dBA
Schalldruckpegel max. : 51dBA
Leistungsbereich: Heizen: 7,2-27,6kW
Wärmetauscher: Inhalt: 3,0L
Anschlüsse: R 1"AG
Elektroanschluss: 230V/50Hz
Motorleistung max.: 0,065kW
Stromaufnahme max.: 0,8A
Schutzart: IP54
Abmessungen:
Durchmesser max.: 960mm
Höhe inkl Aufhängung: 355mm
Gewicht: 47kg
Fabrikat: WOLF GmbH
Artikel-Nummer: ---
oder an eine Zwischendecke für Umluft- oder Mischluftbetrieb.
Modernes ansprechendes Design, Gehäuse in pulverbeschichteter Ausführung verkehrsweiß RAL 9016.
Einsetzbar in Verkaufsräumen, Supermärkten, Möbelhäusern usw.
Verstellbare Ausblaslamellen.
Wärmetauscher bis PN 16 aus Cu/Al mit 3 Rohrreihen bis max. 90° C für PWW, bis min. 5° C für PKW,
Zweileitersystem für Heizen oder Kühlen, Heizbetrieb mit Niedertemperatur bzw. Brennwertanlagen möglich
Einphasen-Wechselstrommotor 230V/50Hz mit Thermokontakten, mit Flügelrad, sehr leise.
alternativ: Drehstrommotor 3x400V/50Hz mit Flügelrad.
Bei Ausführung TLHD-K (Heizen oder Kühlen) zusätzlich mit Kondensatwanne, Schwimmerschalter, Kondensatpumpe mit Steuereinheit, Ablaufschlauch.
Technische Daten:
Volumenstrom max.: 2100m³/h
DreHzahl max.: 900 1/min
Schallleistungspegel max.: 62dBA
Schalldruckpegel max. : 51dBA
Leistungsbereich: Heizen: 7,2-27,6kW
Wärmetauscher: Inhalt: 3,0L
Anschlüsse: R 1"AG
Elektroanschluss: 230V/50Hz
Motorleistung max.: 0,065kW
Stromaufnahme max.: 0,8A
Schutzart: IP54
Abmessungen:
Durchmesser max.: 960mm
Höhe inkl Aufhängung: 355mm
Gewicht: 47kg
Fabrikat: WOLF GmbH
Artikel-Nummer: ---
Wolf Luftheizer TopWing TLHD-EC 40-230V für Umluftbetrieb, Heizen
Luftheizer zur Montage an die Decke für Umluftbetrieb
oder an eine Zwischendecke für Umluft- oder Mischluftbetrieb.
Modernes ansprechendes Design, Gehäuse in pulverbeschichteter Ausführung verkehrsweiß RAL 9016.
Einsetzbar in Verkaufsräumen, Supermärkten, Möbelhäusern usw.
Verstellbare Ausblaslamellen.
Wärmetauscher bis PN 16 aus Cu/Al mit 3 Rohrreihen bis max. 90° C für PWW, bis min. 5° C für PKW,
Zweileitersystem für Heizen oder Kühlen, Heizbetrieb mit Niedertemperatur bzw. Brennwertanlagen möglich
Einphasen-Wechselstrommotor 230V/50Hz mit Thermokontakten, mit Flügelrad, sehr leise.
alternativ: Drehstrommotor 3x400V/50Hz mit Flügelrad.
Bei Ausführung TLHD-K (Heizen oder Kühlen) zusätzlich mit Kondensatwanne, Schwimmerschalter, Kondensatpumpe mit Steuereinheit, Ablaufschlauch.
Technische Daten:
Volumenstrom max.: 2100m³/h
DreHzahl max.: 900 1/min
Schallleistungspegel max.: 62dBA
Schalldruckpegel max. : 51dBA
Leistungsbereich: Heizen: 7,2-27,6kW
Wärmetauscher: Inhalt: 3,0L
Anschlüsse: R 1"AG
Elektroanschluss: 230V/50Hz
Motorleistung max.: 0,065kW
Stromaufnahme max.: 0,8A
Schutzart: IP54
Abmessungen:
Durchmesser max.: 960mm
Höhe inkl Aufhängung: 355mm
Gewicht: 47kg
Fabrikat: WOLF GmbH
Artikel-Nummer: ---
Luftheizer zur Montage an die Decke für Umluftbetrieb
oder an eine Zwischendecke für Umluft- oder Mischluftbetrieb.
Modernes ansprechendes Design, Gehäuse in pulverbeschichteter Ausführung verkehrsweiß RAL 9016.
Einsetzbar in Verkaufsräumen, Supermärkten, Möbelhäusern usw.
Verstellbare Ausblaslamellen.
Wärmetauscher bis PN 16 aus Cu/Al mit 3 Rohrreihen bis max. 90° C für PWW, bis min. 5° C für PKW,
Zweileitersystem für Heizen oder Kühlen, Heizbetrieb mit Niedertemperatur bzw. Brennwertanlagen möglich
Einphasen-Wechselstrommotor 230V/50Hz mit Thermokontakten, mit Flügelrad, sehr leise.
alternativ: Drehstrommotor 3x400V/50Hz mit Flügelrad.
Bei Ausführung TLHD-K (Heizen oder Kühlen) zusätzlich mit Kondensatwanne, Schwimmerschalter, Kondensatpumpe mit Steuereinheit, Ablaufschlauch.
Technische Daten:
Volumenstrom max.: 2100m³/h
DreHzahl max.: 900 1/min
Schallleistungspegel max.: 62dBA
Schalldruckpegel max. : 51dBA
Leistungsbereich: Heizen: 7,2-27,6kW
Wärmetauscher: Inhalt: 3,0L
Anschlüsse: R 1"AG
Elektroanschluss: 230V/50Hz
Motorleistung max.: 0,065kW
Stromaufnahme max.: 0,8A
Schutzart: IP54
Abmessungen:
Durchmesser max.: 960mm
Höhe inkl Aufhängung: 355mm
Gewicht: 47kg
Fabrikat: WOLF GmbH
Artikel-Nummer: ---
Kein Verwendungshinweis vorhanden
Lufterhitzer, indirekt befeuert
Material Wärmetauscher
Aluminium/Kupfer
Wärmeabgabe
0 - 18 kW
Lüftertyp
axial
Geeignet für Indachbefestigung
Nein
Mit Abhängung
Nein
Luftdurchsatz
0 - 2.100 m³/h
Max. Wurf horizontal
0 m
Max. Wurf vertikal
0 m
dT Heizungsluft
0 K
Anschlussspannung
230 V
Anzahl der Phasen
1
Nennstrom
0 A
Max. elektrische Leistungsaufnahme
0 W
Schalldruckniveau in 5 Meter Höhe
0 - 47 dB(A)
Einstellbare Induktion in der Abluft
Nein
Verstellbare Lamellen Abluftseite
Ja
Höhe
355 mm
Breite
960 mm
Tiefe
860 mm
Freie Abluft
Ja
Anschluss
Außengewinde konisch (NPT)
Nenndurchmesser
1 Zoll (25)
Wasserseitiger Widerstand bei dT 20 °C
2,46 kPa
Max. Arbeitsdruck
1.600 kPa
Wasserinhalt
3 l
Gewicht inklusive Füllung
50 kg
