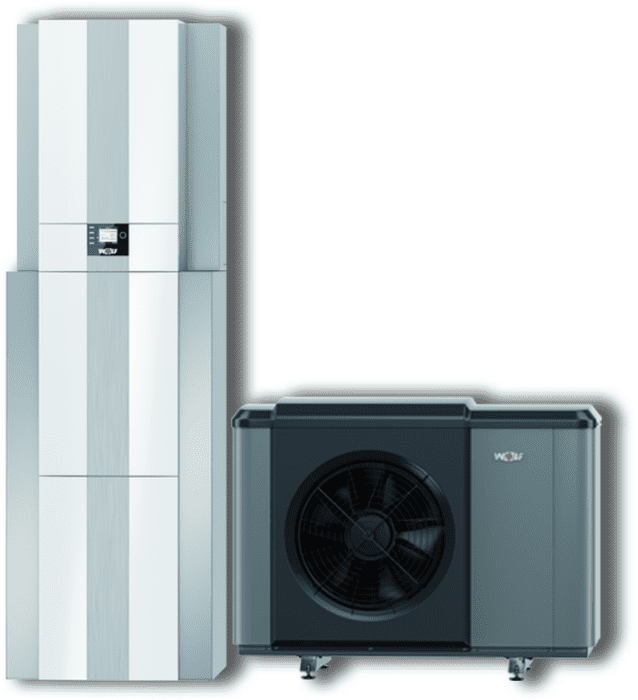

WOLF WP-Center CHC-Monoblock 10/200 inkl. CHA10/400V+WW-Speicher+BM-2

Wolf Wärmepumpencenter CHC-Monoblock 10/200 inklusive CHA10/400V+WW-Speicher+BM-2
Modularer Wärmeerzeuger (Aufstellfläche max. 0,5 m²), Komponenten in einer Einheit, Wärmepumpencenter bestehend aus:
180l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 2,3m²-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungshahn, Tauchhülse, inkl. Magnesiumschutzanode.

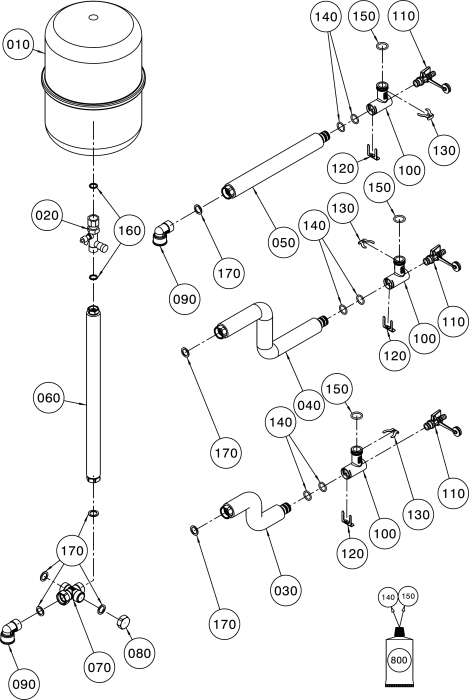

Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage.
MAG, 24 Liter, Max. Betriebsdruck 2,5bar, für Heizung nach DIN EN 13831, inkl. Kappenventil mit Entleerung für unbeabsichtigtes Schließen gemäß DIN EN 12828.
Bedienmodul BM-2 inkl. Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5" Farbdisplay mit Klartextanzeige.
Wärmepumpe CHA-Monoblock:
Mit integriertem 9kW Elektroheizelement und energieeffizienter Ausführung. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung. Natürliches Kältemittel R290. Vorlauftemperatur bis 70°C im reinen WP-Betrieb. EHPA-zertifiziert, SG-ready, hybridfähige Außeneinheit: Stufenlose Leistungsregelung, Inverter. Zwei separat el. gesteuerte Expansionsventile. Rippenrohrverdampfer aus Kupferrohr mit aufgepr. Alu-Lamellen und hydrophober Schutzbeschichtung. Im Gehäuse integr. Metallschutzgitter. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydraulischer und elektrischer Anschluss unter- und rückseitig zubehörlos. Hohe JAZ durch optimierten Verdampfer und EC-Eulenflügelaxialventilator. EEK Raumheizung Mitteltemperatur: A++.
Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Kältekreis auf Dauer technisch dicht verifiziert. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemperatur von 75°C mit Elektroheizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr. Inneneinheit: Hoch-effizienzumwälzpumpe EEI<0,21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb.
Integrierter Wärmemengenzähler nach BAFA mittels Durchflusssensor. 9kW (400V) Elektroheizelement. Warnmeldung bei niedrigem Wasserdruck mit Heizwasserdrucksensor. Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunststoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe.
Eingänge der Regelung: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge für Sammlerfühler/ Taupunktwächter/ Ext. Ansteuerung 0-10V. Ausgänge: Ext. Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge.
Internetschnittstelle Wolf Link home (LAN, WLAN) lose beigelegt. WLAN nach IEEE 802.11b/g/n, 2,4 GHz, Kanal 1 bis 13, LAN RJ45, 10/100Mbit Ermöglicht Nutzung der Smartset App für Android und Apple sowie Smartset-Portal als Webanwendung. Remote Control für Fachhandwerker zur Fernsteuerung, Optimierung und Parametrierung des Wärmeerzeugers. Smarthome Einbindung via Alexa Skills. Einfache Integration in die Inneneinheit der Wärmepumpe.
Erfüllung des §14a nach EnWG, Dimfunktion mittels SG-Ready auf 4,2kW oder wahlweise Einstellwert.Funktion gegeben ab Softwarestand HCM-4 FW 1.90 bzw. HCM-5 ab FW 1.20, BM-2 ab FW 3.30. Anzeigemodul (AM)ab FW 2.00.
Technische Daten Außenmodul:
Wärmepumpenart Luft / Wasser Monoblock
Konformität CE
Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren:
Außeneinheit1286x979x586mm, Inneneinheit 440x790x340
Gewicht: Außeneinheit162kg, Inneneinheit 27kg
Kältekreis
Kältemitteltyp/GWP R290/3
Füllmenge/CO2eq 3,1/0,010kg/t
Kältemittelöl PZ46M
Füllmenge Kältemittelöl 900ml
Kompressor-Typ Scroll
Heizleistung/COP bei Nennleistung nach EN14511:
A2/W35: 5,75 / 4,65
A7/W35: 4,10 / 5,72
A10/W35: 3,75 / 6,05
A-7/W35: 7,95 / 2,88
Leistungsbereich bei:
A2/W35kW 3,0-10,0
A7/W35kW 3,5-10,0
A-7/W35kW 2,2-9,8
Kühlleistung / EER bei (Nennleistung nach EN14511)
A35/W18: 6,01 / 5,92
A35/W7: 4,81 / 4,04
Leistungsbereich Verdichter bei
A35/W18: 4,3 - 10,0
A35/W7: 4,81 / 4,04
Schall AußeneinheitA7/W55 (in Anlehnung an EN 12102/EN ISO9614-2)
Schallleistungspegel bei Nenn-Wärmeleistung (ErP) 53dB(A)
Tag max. 60dB(A)
im reduziertem Nachtbetrieb 51dB(A)
Schalldruckpegel im reduziertem Nachtbetrieb (in 3m Entfernung, frei aufgestellt) 34DB(A)
Einsatzgrenzen Temperatur Betriebsgrenzen:
Heizbetrieb +15° - +70°C
Kühlbetrieb +7° - +30°C
max. Heizwassertemperatur mit E-Heizung 75°C
Luft Heizbetrieb min/max. -22° / +40°C
Luft Kühlbetrieb min/max. +10° / +45°C
Heizwasser
Mindestvolumenstrom für Abtauung 25L/min
Restförderhöhe bei min. Volumenstrom für Abtauung 530mbar
maximaler Betriebsdruck Heizkreis 3bar
Wärmequelle
Luftvolumenstrom im Nennbetriebspunkt 3.500m³/h
Anschlüsse
Inneneinheit: Vorlauf von AußeneinheitHeizung/Warmwasser 28x1
Außeneinheit Vorlauf/Rücklauf G1¼" IG
Kondensatwasseranschluss DN50
Elektrik Außeneinheit
Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B)
Leistungsaufnahme Standby 13W
Leistung/Strom/cos(A7/W35) 620W/2,7A/0,8
max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 4,4kW
max. Verdichterstrom innerhalb der Einsatzgrenzen 11,1A
Maximale Anzahl Verdichterstarts pro Stunde 6
Schutzart AußeneinheitIP 24
Elektrik Inneneinheit
Netzanschluss / Absicherung Außeneinheit, Elektroheizelement 3PE,400VAC,50Hz/20A(B)
Steuerspannung 1NPE,230VAC,50Hz/16A(B)
Leistungsaufnahme Elektroheizelement 9kW
Heizkreispumpe/Standby 3-75W/2W
Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC)
Schutzart Inneneinheit IP 20
Wasserseitiger Anschluss:
3x DN28 Glattrohr für Vorlauf-Heizkreis/Vorlauf Warmwasserbereitung/Rücklauf-Heizung/Warmwasserbereitung
Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich
Energieeffizienzklasse: Raumheizung Niedertemperatur: A+++, Raumheizung Mitteltemperatur: A++, Warmwasserspeicher: B
Speicherinhalt Warmwasserspeicher 180L
Leistungskennzahl NL50: 1,6
Abmessungen (BxHxT): 650x2137x685mm
Gewicht Warmwasserspeicher: 145kg
Anschlüsse: G1" VL/RL,kW, WW, Zirkulation von oben
Fabrikat: WOLF GmbH
