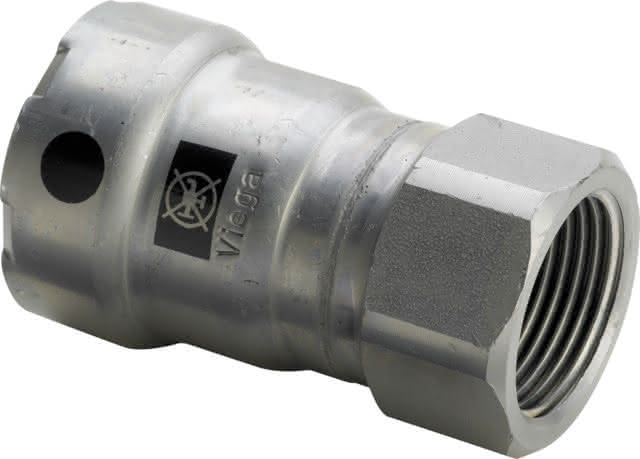

Viega Übergangsstück mit SC Megapress 4212 in 1/2ZollxRp1/2 Stahl Zn-Ni besch.

77118591684 #1
77118591684 #177118591684 #277118591684 #3
product number
77118591684
manufacturer's product number
695330
Order code
MGPU1515I
model
4212
assembly time (Bürgerle)
7 Min
customs tariff number
73079210
possibilty to be sent by postal mail
Yes

Viega Megapress-Übergangsstück mit SC-Contur Stahl unlegiert, Zink-Nickel-Beschichtung, Modell 4212 DN: 15 D: ½ Rp: ½

I expect this product to be shown by searching for the follwing term:
PU (Beutel)
10 Stück
output
1 Stück
Andere Ausführungen:
Also buy this
Viega Übergangsstück mit SC Megapress 4212 in 3/4ZollxRp3/4 Stahl Zn-Ni besch.Viega Übergangsstück mit SC Megapress 4212 in 3/4ZollxRp3/4 Stahl Zn-Ni besch.
Viega Verschlusskappe mit SC Megapress 4256 in 1/2 Zoll Stahl Zn-Ni besch.Viega Verschlusskappe mit SC Megapress 4256 in 1/2 Zoll Stahl Zn-Ni besch.
Viega Übergangsstück mit SC Megapress 4212 in 1ZollxRp1 Stahl Zn-Ni besch.Viega Übergangsstück mit SC Megapress 4212 in 1ZollxRp1 Stahl Zn-Ni besch.
Description
General
Marketing text
Instructions for use
Megapress-Übergangsstückmit SC-Contur- Für Stahlrohre nach DIN EN 10220/10255- Stahl unlegiert, Zink-Nickel-Beschichtung- Pressanschluss, Rp-GewindeAusstattung Dichtelement EPDM, Schneidring, Trennring, MehrkantModell 4212Artikelnummer 695 330DN (Durchmesser Nominal): 15D (Rohraußendurchmesser nach DIN EN 10255): ½Rp (Innengewinde zylindrisch): ½
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Stahl
Werkstoffgüte Anschluss 1
St 35 (1.0308)
Oberflächenschutz Anschluss 1
Zink/Nickel
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Stahl
Werkstoffgüte Anschluss 2
St 35 (1.0308)
Oberflächenschutz Anschluss 2
Zink/Nickel
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
gerade
Ausführung
1-teilig
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 15
Rohraußendurchmesser Anschluss 1
18 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
1/2 Zoll (15)
Rohraußendurchmesser Anschluss 2
18 mm
Anschluss 2
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Konturcode Verbindung 2
sonstige
Hauptfarbe Fitting
grau
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge
58 mm
Arbeitslänge Anschluss 1
21 mm
Arbeitslänge Anschluss 2
20,8 mm
Schlüsselweite
27 mm
Mediumtemperatur (Dauerbetrieb)
105 °C
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
VdS-geprüft
Nein
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Nein
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattViega_4015211695330_695_330_datenblatt_de.pdf (362 kB)
InstallationshinweiseViega_4015211695330_09d308c3adbde2e5ac1140943b109d97_de_de.pdf (10.5 MB)
Fotorealistisches Farb-BildViega_4015211695330_vib_m_4212_w_11_3.jpg (74 kB)
Fotorealistisches Farb-BildViega_4015211695330_vib_m_4212_d_11_3.jpg (1 MB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211695330_vis_m_4212_w_11_3.jpg (66 kB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211695330_vis_m_4212_d_11_3.jpg (852 kB)

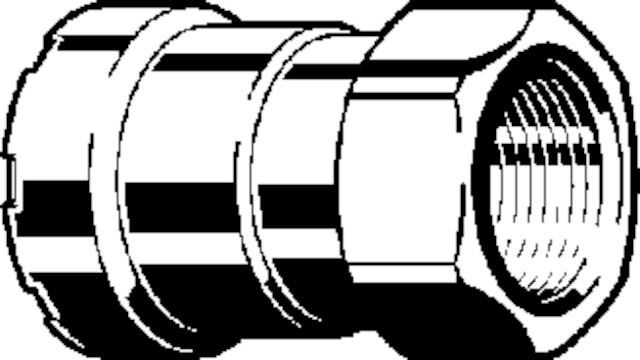

Unvermaßte StrichzeichnungViega_4015211695330_viu_m_4212_w_26_1.jpg (69 kB)
