Viega Bogen 45 Grad mit SC Prestabo 1126.1 in 54mm Stahl verzinkt i/a
Viega T-Stück mit SC Prestabo 1117.2 in 54mm x Rp1/2 x 54mm Stahl verzinkt
product number
77271501000
manufacturer's product number
558970
Order code
PTT5415I
model
1117.2
assembly time (Bürgerle)
17 Min
customs tariff number
73079910
possibilty to be sent by postal mail
Yes

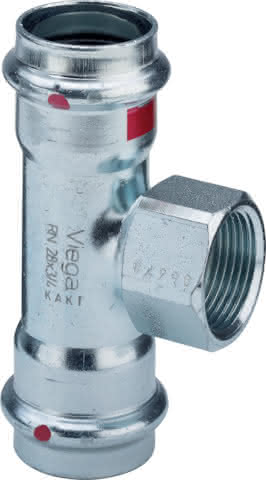

Viega Prestabo-T-Stück mit SC-Contur Stahl unlegiert, verzinkt, Modell 1117.2 VdS-Zulassung d1: 54 Rp: ½ d2: 54
Description
Prestabo-T-Stückmit SC-Contur- Stahl unlegiert, verzinkt- Pressanschlüsse, Rp-GewindeAusstattung Dichtelemente EPDM, MehrkantModell 1117.2Artikelnummer 558 970VdS-Zulassungd1 (Rohraußendurchmesser): 54Rp (Innengewinde zylindrisch): ½d2 (Rohraußendurchmesser): 54
Prestabo-T-Stückmit SC-Contur- Stahl unlegiert, verzinkt- Pressanschlüsse, Rp-GewindeAusstattung Dichtelemente EPDM, Mehrkant
Es liegen keine Verwendungshinweise vor
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
Stahl
Werkstoffgüte Anschluss 1
St 35 (1.0308)
Oberflächenschutz Anschluss 1
galvanisch/elektrolytisch verzinkt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Stahl
Werkstoffgüte Anschluss 2
St 35 (1.0308)
Oberflächenschutz Anschluss 2
galvanisch/elektrolytisch verzinkt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
Stahl
Werkstoffgüte Anschluss 3
St 35 (1.0308)
Oberflächenschutz Anschluss 3
galvanisch/elektrolytisch verzinkt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
T-Stück
Winkel
90 °
Fließende Ausführung (mit Innenradius)
Nein
Reduzierend
Nein
Mehrteilig
Ja
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 50
Rohraußendurchmesser Anschluss 1
54 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
V
Nenndurchmesser Anschluss 2
DN 12
Rohraußendurchmesser Anschluss 2
15 mm
Anschluss 2
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Konturcode Verbindung 2
sonstige
Nenndurchmesser Anschluss 3
DN 50
Rohraußendurchmesser Anschluss 3
54 mm
Anschluss 3
Pressmuffe
Konturcode Verbindung 3
V
Druckstufe Flansch
sonstige
Norm Flansch
sonstige
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Hauptfarbe Fitting
Edelstahl
Länge Anschluss 1
58 mm
Arbeitslänge Anschluss 1
18 mm
Zugfest
Ja
Länge Anschluss 2
49 mm
Arbeitslänge Anschluss 2
34 mm
Länge Anschluss 3
58 mm
Arbeitslänge Anschluss 3
18 mm
Schlüsselweite
24 mm
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mediumtemperatur (Dauerbetrieb)
105 °C
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Mit Stoßnocken
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
VdS-geprüft
Ja
Mit TÜV-Zulassung
Ja
DVGW-Siegel für Gas
Nein
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Nein
