Viega Winkelverschraubung Maxiplex 9021 in 40mmxR1 Rotguss
product number
77130200300
manufacturer's product number
277093
Order code
VI90214025
model
9021
assembly time (Bürgerle)
10 Min
customs tariff number
74122000

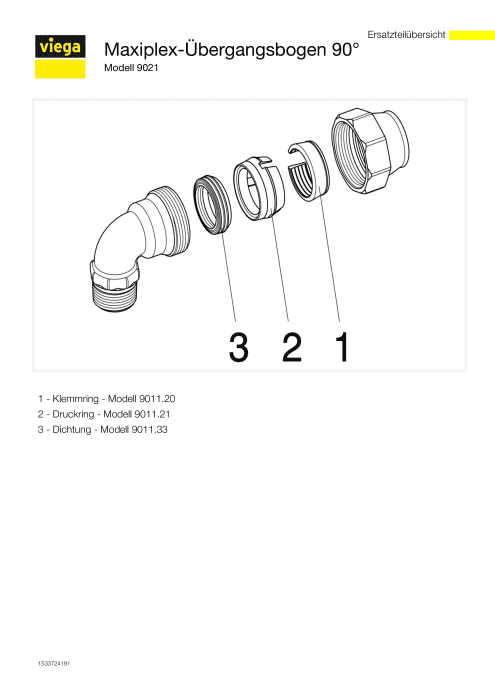

Viega Maxiplex-Übergangsbogen 90° Rotguss, Modell 9021 d: 40 R: 1
Description
Maxiplex-Übergangsbogen 90°- Rotguss- Verschraubung, R-GewindeModell 9021Artikelnummer 277 093d (Rohraußendurchmesser): 40R (Außengewinde kegelig): 1
Maxiplex-Übergangsbogen 90°- Rotguss- Verschraubung, R-Gewinde
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Werkstoffgüte Anschluss 1
sonstige
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
sonstige
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Winkel (Fitting)
Ausführung
2-teilig
Winkel des Bogens
90 °
Radius des Bogens
25 mm
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 25
Rohraußendurchmesser Anschluss 1
40 mm
Anschluss 1
Klemmanschluss
Konturcode Verbindung 1
sonstige
Nenndurchmesser Anschluss 2
1 Zoll (25)
Rohraußendurchmesser Anschluss 2
40 mm
Anschluss 2
Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
Konturcode Verbindung 2
sonstige
Hauptfarbe Fitting
Bronze
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge Anschluss 1
94 mm
Arbeitslänge Anschluss 1
25 mm
Länge Anschluss 2
58 mm
Schlüsselweite
36 mm
Mediumtemperatur (Dauerbetrieb)
-15 - 95 °C
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
