InstallationRohrsysteme TW & HeizungViega Maxiplex
Viega GmbH & Co. KG

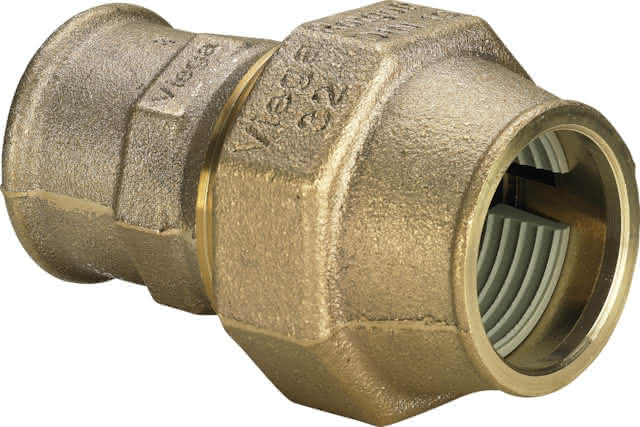

Viega Verschraubung Maxiplex 9031 in 40mmxRp1 1/4 Rotguss

77130800400 #1
77130800400 #177130800400 #277130800400 #377130800400 #477130800400 #5
product number
77130800400
manufacturer's product number
275372
Order code
VI90314032
model
9031
assembly time (Bürgerle)
11 Min
customs tariff number
74122000

Viega Maxiplex-Übergangsstück Rotguss, Modell 9031 d: 40 Rp: 1¼

I expect this product to be shown by searching for the follwing term:
PU (Karton)
1 Stück
output
1 Stück
Also buy this
Viega Reduzierstück 3241 mit Mehrkant in R1 1/4 x Rp1 RotgussViega Reduzierstück 3241 mit Mehrkant in R1 1/4 x Rp1 Rotguss
BENDER Auslaufventil Typ 1030 DN 25 SVS, matt. verchr.BENDER Auslaufventil Typ 1030 DN 25 SVS, matt. verchr.
Viega Reduzierstück 3241 mit Mehrkant in R1 1/4 x Rp3/4 RotgussViega Reduzierstück 3241 mit Mehrkant in R1 1/4 x Rp3/4 Rotguss
Description
General
Marketing text
Instructions for use
Maxiplex-Übergangsstück- Rotguss- Verschraubung, Rp-GewindeModell 9031Artikelnummer 275 372d (Rohraußendurchmesser): 40Rp (Innengewinde zylindrisch): 1¼
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Werkstoffgüte Anschluss 1
sonstige
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
sonstige
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
gerade
Ausführung
2-teilig
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 25
Rohraußendurchmesser Anschluss 1
40 mm
Anschluss 1
Klemmanschluss
Nenndurchmesser Anschluss 2
1 1/4 Zoll (32)
Anschluss 2
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Hauptfarbe Fitting
Bronze
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge
99 mm
Arbeitslänge Anschluss 1
8 mm
Schlüsselweite
48 mm
Mediumtemperatur (Dauerbetrieb)
-15 - 95 °C
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattViega_4015211275372_275_372_datenblatt_de.pdf (456 kB)
InstallationshinweiseViega_4015211275372_6cc7eda8549bb21aac1140946e3446ac_de_de.pdf (1.3 MB)
Fotorealistisches Farb-BildViega_4015211275372_vib_m_9031_w_11_2.jpg (126 kB)
Fotorealistisches Farb-BildViega_4015211275372_vib_m_9031_d_11_2.jpg (1.3 MB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211275372_vis_m_9031_w_11_2.jpg (105 kB)
Fotorealistisches Schwarz-Weiß-BildViega_4015211275372_vis_m_9031_d_11_2.jpg (0.9 MB)
Unvermaßte StrichzeichnungViega_4015211275372_viu_m_9031_w_26_1.jpg (52 kB)
Unvermaßte StrichzeichnungViega_4015211275372_viu_m_9031_d_26_1.jpg (43 kB)
Deeplink Herstellerseite
Datenblattde_de-web_de-275372.pdf (314.78 kB)
Datenblattde_de-web_de-275372.pdf (314.78 kB)
