TECEflex Presslötanschluss Dim. 20 auf 22 mm CU, Siliziumbronze

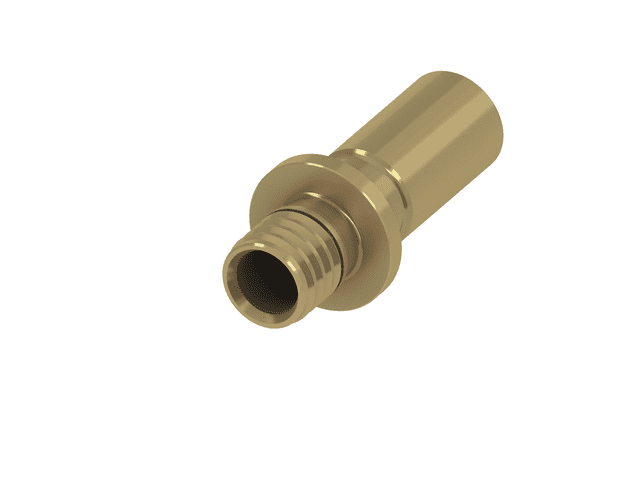

77309200400 #1

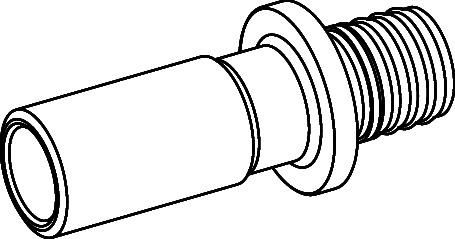

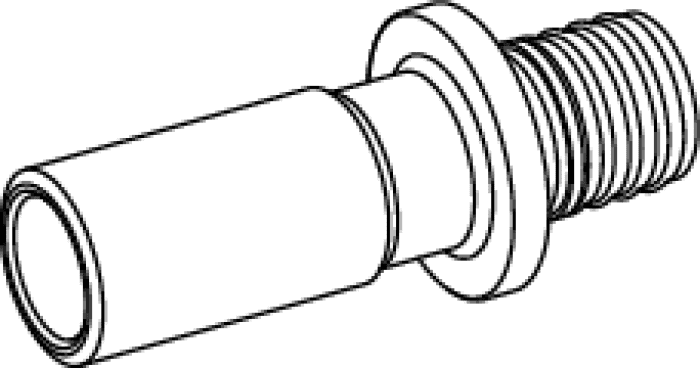

77309200400 #177309200400 #277309200400 #3
product number
77309200400
manufacturer's product number
716321
Order code
TEC716321
model
1007000030 0140
assembly time (Bürgerle)
8 Min
customs tariff number
74122000
possibilty to be sent by postal mail
Yes

TECEflex Presslötanschluss Dimension 20 auf 22 mm CU, Siliziumbronze

I expect this product to be shown by searching for the follwing term:
PU (Beutel)
10 Stück
output
1 Stück
Also buy this
TECEflex Presslötanschluss Dim. 16 auf 15 mm CU, SiliziumbronzeTECEflex Presslötanschluss Dim. 16 auf 15 mm CU, Siliziumbronze
TECEflex Druckhülse für Mehrschichtverbundrohr, Dim. 20TECEflex Druckhülse für Mehrschichtverbundrohr, Dim. 20
TECEflex Presslötanschluss Dim. 25 auf 22 mm CU, SiliziumbronzeTECEflex Presslötanschluss Dim. 25 auf 22 mm CU, Siliziumbronze
Description
General
Instructions for use
TECEflex Presslötanschluss, Siliziumbronze
Als Übergang von Edelstahl- oder Kupferrohren auf TECEflex. Geeignet für Pressfittings mit V- oder M-Kontur. Auch zum Löten geeignet.
Dimension: 20 x 22 mm Cu
Material: Siliziumbronze
Bestell-Nr.: ---
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Kupfer
Werkstoffgüte Anschluss 1
CuZn21Si3P (CW724R)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Kupfer
Werkstoffgüte Anschluss 2
CuZn21Si3P (CW724R)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
gerade
Ausführung
1-teilig
Reduzierend
Ja
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 15
Anschluss 1
Schiebeende
Nenndurchmesser Anschluss 2
DN 20
Anschluss 2
Lötende
Max. Arbeitsdruck bei 20 °C
10 bar
Mit Dichtungsmaterial
Nein
Verschlossen
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
DIN-CERTCO-Zertifikat
Ja
Mit TÜV-Zulassung
Ja
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Ja
KIWA-Prüfsiegel
Ja
Gastec QA Prüfung
Nein
KOMO-Prüfsiegel
Ja
