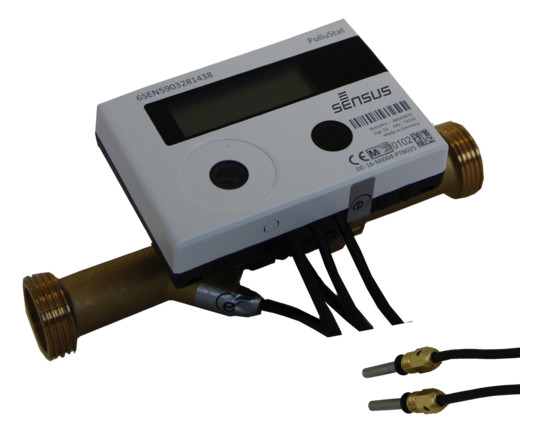

Sensus US-Zähler WMZ PolluStatF qp 2,5 B DN20 L:190 AG1" PN16 45/5,2
product number
99902709085
manufacturer's product number
88560006
Order code
88560006
customs tariff number
90268020
Sensus Ultraschall-Zähler Wärmezähler PolluStatF qp 2,5 Batterie DN20 Länge:190 Anschluss AG1" PN16 Temperaturfühler 45/5,2
Description
Sensus US-Zähler WMZ PolluStatF qp 2,5 B
DN20 L:190 AG1" PN16 45/5,2
Kompakt Ultraschallwärmezähler,
Batteriegerät, in allen Einbaulagen
(auch über Kopf).
Für Heizwasser bis 90C
Temperaturmessbereich 0 - 150C,
Temperaturdifferenzbereich 3 - 100 K
Durchflusssensor 15 - 90C
Optische Schnittstelle (M-Bus Protokoll)
2 Tarifregister individuell einstellbar,
speichern Energie oder Zeit
frei wählbarer Jahresstichtag,
15 Monats- und Halbmonatswerte über
Anzeige oder Funk, 24 Monats- und
Halbmonatswerte über optische
Schnittstelle oder M-Bus.
Speicherung von Durchfluss, Leistung und
Temperatur, sowie die jeweiligen
Maximalwerte der letzten 15 Monate.
Kommunikation als Modul nachrüstbar:
- M-Bus, Fernzählimpuls (2 Ausgänge),
Mod Bus
Durchflusssensor:

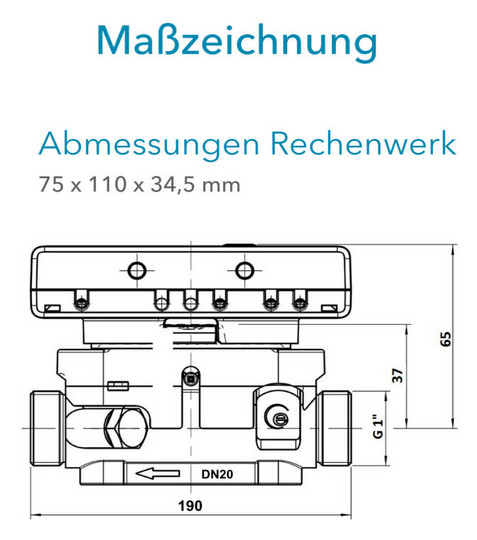

Baulänge L: 190 mm
Anschluß AG: G1"
Nenndurchfluss qp: 2,5 m3/h
Min. Durchfluss qi: 0,025 m3/h
Max. Durchfluss qs: 5,0 m3/h
Anlaufwert: 0,012 m3/h
Druckverlust bei qp: 0,12 bar
kvs-Wert: 7,2 m3/h
Durchlasswert bei
0,1 bar Druckverlust: 2,3 m3/h
Rechenwerk:
Abnehmbar, 0.85 m Kabellänge,
Messzyklus Temperatur, dynamisch:
2/60 s, bei Netzbetriebdauerhaft 2 s
Messzyklus Durchfluss: 2 s
Fernübertragung: nachrüstbar
Direktmessende Temperaturfühler:
PT1000, L:45mm, d=5,2mm, Kabel L:1,5m
Eichgebühr/Konformitätsentgelt Wärme-/
Kältezähler komplett bis qp 6 m3/h
Bestellnummer: ---
DN20 L:190 AG1" PN16 45/5,2
Kompakt Ultraschallwärmezähler,
Batteriegerät, in allen Einbaulagen
(auch über Kopf).
Für Heizwasser bis 90C
Temperaturmessbereich 0 - 150C,
Temperaturdifferenzbereich 3 - 100 K
Durchflusssensor 15 - 90C
Optische Schnittstelle (M-Bus Protokoll)
2 Tarifregister individuell einstellbar,
speichern Energie oder Zeit
frei wählbarer Jahresstichtag,
15 Monats- und Halbmonatswerte über
Anzeige oder Funk, 24 Monats- und
Halbmonatswerte über optische
Schnittstelle oder M-Bus.
Speicherung von Durchfluss, Leistung und
Temperatur, sowie die jeweiligen
Maximalwerte der letzten 15 Monate.
Kommunikation als Modul nachrüstbar:
- M-Bus, Fernzählimpuls (2 Ausgänge),
Mod Bus
Durchflusssensor:
Baulänge L: 190 mm
Anschluß AG: G1"
Nenndurchfluss qp: 2,5 m3/h
Min. Durchfluss qi: 0,025 m3/h
Max. Durchfluss qs: 5,0 m3/h
Anlaufwert: 0,012 m3/h
Druckverlust bei qp: 0,12 bar
kvs-Wert: 7,2 m3/h
Durchlasswert bei
0,1 bar Druckverlust: 2,3 m3/h
Rechenwerk:
Abnehmbar, 0.85 m Kabellänge,
Messzyklus Temperatur, dynamisch:
2/60 s, bei Netzbetriebdauerhaft 2 s
Messzyklus Durchfluss: 2 s
Fernübertragung: nachrüstbar
Direktmessende Temperaturfühler:
PT1000, L:45mm, d=5,2mm, Kabel L:1,5m
Eichgebühr/Konformitätsentgelt Wärme-/
Kältezähler komplett bis qp 6 m3/h
Bestellnummer: ---
Der PolluStat ist ein kompakter Ultraschallzähler zur präzisen Erfassung von Energieverbräuchen in Heiz- und Kühlkreisläufen. Dank seines hochgenauen Durchflusssensors eignet sich das Gerät für Anwendungen von Fernwärmeübergabestationen bis hin zur wohnungsweisen Verbrauchsabrechnung. Der Zähler ist serienmäßig mit integriertem Wireless M-Bus nach OMS mit AES 128 Verschlüsselung ausgestattet. Dieser ist kompatibel mit Smart Meter Gateways und ermöglicht ein einfaches Key Management über ein zertifiziertes Kundenportal. Für die kommunikationslose Ausführung bietet sich eine Vielzahl an Kommunikationsoptionen an, die nachgerüstet werden können.
Zu den verfügbaren Schnittstellen zählen M-Bus nach EN 1434-3, Modbus RTU, LoRaWAN sowie Impulseingänge für externe Verbrauchszähler. Die Wireless M-Bus Schnittstelle unterstützt verschiedene Modi und Verschlüsselungsstandards nach OMS und eignet sich sowohl für mobile als auch stationäre Auslesung. Die M-Bus Schnittstelle erlaubt eine unbegrenzte Anzahl an Auslesungen und ist ideal für die Integration in Gebäudeautomationssysteme.
Der PolluStat ist MID-zertifiziert in Klasse 2 und kann in beliebiger Einbaulage verwendet werden, auch über Kopf. Das Rechenwerk ist abnehmbar und über ein Verbindungskabel mit dem Durchflusssensor verbunden, was den Einbau bei engen Platzverhältnissen erleichtert. Die Temperaturbereiche decken sowohl Wärme- als auch Kälteanwendungen ab, mit speziellen Hybridversionen für kombinierte Nutzung.
Der Zähler bietet umfangreiche Speicherfunktionen für Monats- und Halbmonatswerte sowie Maximalwerte von Durchfluss, Leistung und Temperatur. Die Temperaturmessung erfolgt dynamisch, der Messzyklus für Durchfluss beträgt zwei Sekunden. Die Schutzklasse IP65 sowie die mechanische und elektromagnetische Klassifizierung nach MID gewährleisten einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.
Mit einer Batterielebensdauer von bis zu zehn Jahren, flexiblen Kommunikationsmodulen und hoher Messgenauigkeit ist der PolluStat eine zukunftssichere Lösung für die moderne Energieverbrauchserfassung in Fernwärme, Industrie, Heizung, Kühlung und Warmwasseranwendungen.
Zu den verfügbaren Schnittstellen zählen M-Bus nach EN 1434-3, Modbus RTU, LoRaWAN sowie Impulseingänge für externe Verbrauchszähler. Die Wireless M-Bus Schnittstelle unterstützt verschiedene Modi und Verschlüsselungsstandards nach OMS und eignet sich sowohl für mobile als auch stationäre Auslesung. Die M-Bus Schnittstelle erlaubt eine unbegrenzte Anzahl an Auslesungen und ist ideal für die Integration in Gebäudeautomationssysteme.
Der PolluStat ist MID-zertifiziert in Klasse 2 und kann in beliebiger Einbaulage verwendet werden, auch über Kopf. Das Rechenwerk ist abnehmbar und über ein Verbindungskabel mit dem Durchflusssensor verbunden, was den Einbau bei engen Platzverhältnissen erleichtert. Die Temperaturbereiche decken sowohl Wärme- als auch Kälteanwendungen ab, mit speziellen Hybridversionen für kombinierte Nutzung.
Der Zähler bietet umfangreiche Speicherfunktionen für Monats- und Halbmonatswerte sowie Maximalwerte von Durchfluss, Leistung und Temperatur. Die Temperaturmessung erfolgt dynamisch, der Messzyklus für Durchfluss beträgt zwei Sekunden. Die Schutzklasse IP65 sowie die mechanische und elektromagnetische Klassifizierung nach MID gewährleisten einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.
Mit einer Batterielebensdauer von bis zu zehn Jahren, flexiblen Kommunikationsmodulen und hoher Messgenauigkeit ist der PolluStat eine zukunftssichere Lösung für die moderne Energieverbrauchserfassung in Fernwärme, Industrie, Heizung, Kühlung und Warmwasseranwendungen.
Grundsätzlich sind die Herstellerangaben in der Montageanleitung zu beachten
Wärmezähler
Anschluss
Außengewinde
Nenndurchmesser
3/4 Zoll (20)
Max. zulässiger Druck
PS16
Nenndruckstufe nach EN 1333
PN 16
Max. Mediumtemperatur (Dauerbetrieb)
90 °C
Zulässige Differenztemperatur nach EN 1434
3 - 100 K
Umgebungstemperatur
5 - 55 °C
Sensortyp (Temperatur)
Pt1000
Hauptwerkstoff
Messing
Sekundärwerkstoff
Kunststoff
Art der Spannungsversorgung
Batterie
Geeignet für Wasser
Ja
Geeignet für Frostschutzmittel
Nein
Technischer Durchflussbereich nach EN 1434
0,025 - 5 m³/h
Zulässiger Volumenstrom nach EN 1434 (qi - qs)
0,025 - 5 m³/h
Nennvolumenstrom nach EN 1434 (qp)
2,5 m³/h
Schutzart (IP)
IP54
Durchflusssensor-Position
ausströmend
Unterstützt Energieeinheit MWh
Ja
Unterstützt Energieeinheit kWh
Nein
Unterstützt Energieeinheit GJ
Nein
Unterstützt Energieeinheit Gcal
Nein
Kommunikation
optional
Art der Kommunikation
sonstige
Unterstützt Protokoll für 3D-UNB
Nein
Unterstützt Protokoll für M-bus (wired)
Ja
Unterstützt Protokoll für MiniBus
Nein
Unterstützt Protokoll für Modbus
Ja
Unterstützt Protokoll für NB-IoT
Nein
Unterstützt Protokoll für OMS
Ja
Unterstützt Protokoll für wireless M-bus (wM-Bus)
Ja
Schnittstelle 4-20 mA
Nein
LoRa-Technologie
Nein
Durchflusssensor-Genauigkeitsklasse nach EN 1434
Klasse 3
Dynamischer Bereich nach EN 1434 (qp:qi)
100:1
Einbauart Temperatursensor
direkt
Einbaulänge
190 mm
Durchmesser Temperatursensor
5,2 mm
Länge des Temperatursensors
45 mm
Dauer des Messzyklus zur Energieberechnung
2 - 4 s
