SanitärZubehör für WaschtischeWAS-Ventile
Schell GmbH & Co KG Armaturenfabrik

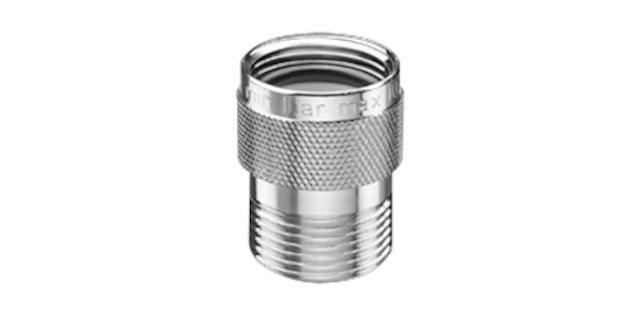

SCHELL Schlauchplatz-Sicherung für Geräteanschlussarm., 3/4", chrom

20174500100 #1
20174500100 #120174500100 #2
product number
20174500100
manufacturer's product number
286050699
Order code
SL28605
assembly time (Bürgerle)
4 Min
customs tariff number
74198090

SCHELL Schlauchplatz-Sicherung, DN 20 G 3/4 IG, DN 20 G 3/4 AG, chrom

I expect this product to be shown by searching for the follwing term:
PU (Karton)
1 Stück
output
1 Stück
Also buy this
sanibel-WAS-Kombi-Eckventil A19 selbst- dichtend DN 15 (1/2") verchromtsanibel-WAS-Kombi-Eckventil A19 selbst- dichtend DN 15 (1/2") verchromt
Resideo Druckminderer D06F-LF Messing bleifrei, LFA, R 1Resideo Druckminderer D06F-LF Messing bleifrei, LFA, R 1
comfort-PP-Spülensiphon 1 1/2" mit einem Geräteanschluss DN 50comfort-PP-Spülensiphon 1 1/2" mit einem Geräteanschluss DN 50
Description
General
Marketing text
Instructions for use
Schlauchplatz-Sicherung
Technische Daten
Werkstoff: Messing konform TrinkwV
Oberfläche: chrom
Anschluss: DN 20 G 3/4 IG
Abgang: DN 20 G 3/4 AG
Hinweis
Schließfunktion bei Platzen oder Abrutschen des Anschlussschlauches ab einem Durchfluss von >18 l/min.
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Messing
Werkstoffgüte Anschluss 1
sonstige
Oberflächenschutz Anschluss 1
verchromt
Oberflächenbehandlung Anschluss 1
poliert
Werkstoff des Anschlusses 2
Messing
Werkstoffgüte Anschluss 2
sonstige
Oberflächenschutz Anschluss 2
verchromt
Oberflächenbehandlung Anschluss 2
poliert
Form
gerade
Ausführung
1-teilig
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Nein
Nenndurchmesser Anschluss 1
1 Zoll (25)
Anschluss 1
Innengewinde konisch (NPT)
Nenndurchmesser Anschluss 2
3/4 Zoll (20)
Anschluss 2
Außengewinde konisch (NPT)
Hauptfarbe Fitting
sonstige
Mit Stoßnocken
Nein
Zugfest
Ja

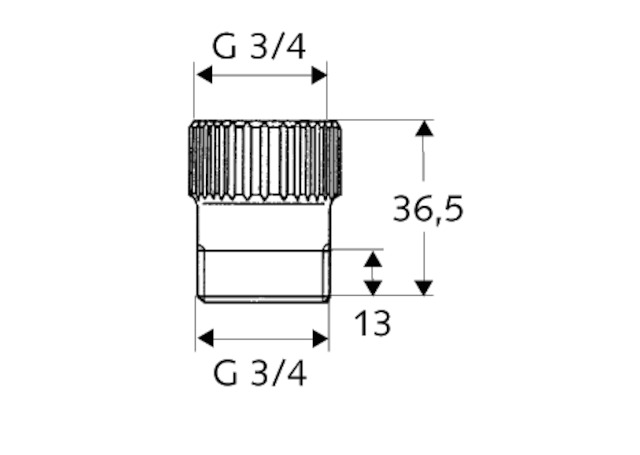

Länge
36,5 mm
Länge Anschluss 2
13 mm
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
FM-Prüfung
Nein
LPCB-Prüfung
Nein
ULC-Qualitätskennzeichen
Nein
UL-Prüfung
Nein
DIN-CERTCO-Zertifikat
Nein
VdS-geprüft
Nein
Mit TÜV-Zulassung
Nein
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Nein
Zertifiziert nach NF 545
Nein
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Nein
KOMO-Prüfsiegel
Nein
Gastec QA - AR 214 (H2)
Nein
Typenzulassung nach BBR/EKS
Nein
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattSchell_4021163116878_sldb_286050699_de.pdf (38 kB)
SicherheitsdatenblattSchell_4021163116878_slgg_info_reach_de_2023.pdf (1 MB)
InstallationshinweiseSchell_4021163116878_slma_903013700_a_903013800_a.pdf (1.4 MB)
Fotorealistisches Schwarz-Weiß-BildSchell_4021163116878_sls_dksa_286050699.tif (382 kB)
Fotorealistisches Schwarz-Weiß-BildSchell_4021163116878_sls_wksa_286050699.jpg (15 kB)
Vermaßte StrichzeichnungSchell_4021163116878_slv_dkv_286050699.tif (293 kB)
Vermaßte StrichzeichnungSchell_4021163116878_slv_wkv_286050699.jpg (19 kB)
