Viega Muffe mit SC Profipress 2415 in 22mm Kupfer
Viega T-Stück mit SC Profipress 2418 in 22x18x22mm Kupfer
product number
77070700400
manufacturer's product number
291945
Order code
PPT221822
model
2418
assembly time (Bürgerle)
5 Min
customs tariff number
74121000
possibilty to be sent by postal mail
Yes

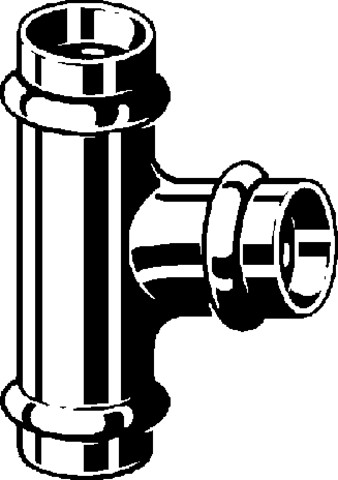

Viega Profipress-T-Stück mit SC-Contur Kupfer, Modell 2418 d1: 22 d2: 18 d3: 22
Description
Profipress-T-Stückmit SC-Contur- Kupfer- PressanschlüsseAusstattung Dichtelemente EPDMModell 2418Artikelnummer 291 945d1 (Rohraußendurchmesser): 22d2 (Rohraußendurchmesser): 18d3 (Rohraußendurchmesser): 22
Profipress-T-Stückmit SC-Contur- Kupfer- PressanschlüsseAusstattung Dichtelemente EPDM
Es liegen keine Verwendungshinweise vor
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
Kupfer
Werkstoffgüte Anschluss 1
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Kupfer
Werkstoffgüte Anschluss 2
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
Kupfer
Werkstoffgüte Anschluss 3
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 3
unbehandelt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
T-Stück
Winkel
90 °
Fließende Ausführung (mit Innenradius)
Nein
Reduzierend
Ja
Mehrteilig
Nein
Systemgebunden
Nein
Nenndurchmesser Anschluss 1
DN 20
Rohraußendurchmesser Anschluss 1
22 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
V
Nenndurchmesser Anschluss 2
DN 15
Rohraußendurchmesser Anschluss 2
18 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
V
Nenndurchmesser Anschluss 3
DN 20
Rohraußendurchmesser Anschluss 3
22 mm
Anschluss 3
Pressmuffe
Konturcode Verbindung 3
V
Druckstufe Flansch
sonstige
Norm Flansch
sonstige
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Hauptfarbe Fitting
Kupfer
Länge Anschluss 1
42 mm
Arbeitslänge Anschluss 1
19 mm
Zugfest
Ja
Länge Anschluss 2
37 mm
Arbeitslänge Anschluss 2
15 mm
Länge Anschluss 3
42 mm
Arbeitslänge Anschluss 3
19 mm
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mediumtemperatur (Dauerbetrieb)
105 °C
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Mit Stoßnocken
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
VdS-geprüft
Ja
Zeta-Wert Abzweig Stromtrennung nach DVGW W 575
1
Zeta-Wert Durchgang Stromtrennung nach DVGW W 575
0,7
Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575
2
Mit TÜV-Zulassung
Ja
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Ja
KIWA-Prüfsiegel
Ja
Gastec QA Prüfung
Nein
