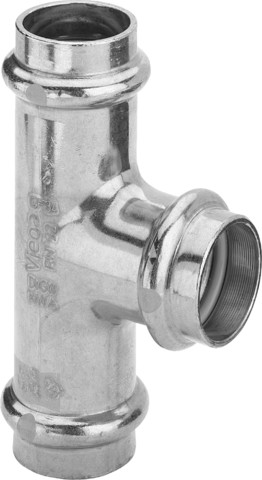

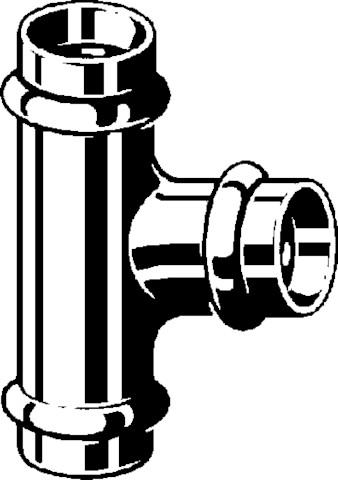

Viega T-Stück mit SC Profipress G 2618 für Gas in 42mm Kupfer

77170600600 #1
77170600600 #177170600600 #277170600600 #3
product number
77170600600
manufacturer's product number
345983
Order code
PPGT42
model
2618
assembly time (Bürgerle)
9 Min
customs tariff number
74121000
possibilty to be sent by postal mail
Yes

Viega Profipress G-T-Stück mit SC-Contur Kupfer, Modell 2618 d1: 42 d2: 42 d3: 42

I expect this product to be shown by searching for the follwing term:
PU (Karton)
15 Stück
output
1 Stück
Andere Ausführungen:
Also buy this
Viega Bogen 90 Grad mit SC Profipress G 2616 für Gas in 42mm KupferViega Bogen 90 Grad mit SC Profipress G 2616 für Gas in 42mm Kupfer
Viega Reduzierstück mit SC Profipress G 2615.1 für Gas in 42x35mm KupferViega Reduzierstück mit SC Profipress G 2615.1 für Gas in 42x35mm Kupfer
Viega Bogen 90 Grad mit SC Profipress G 2616.1 für Gas in 42mm KupferViega Bogen 90 Grad mit SC Profipress G 2616.1 für Gas in 42mm Kupfer
Description
General
Marketing text
Instructions for use
Profipress G-T-Stückmit SC-Contur- Kupfer- PressanschlüsseAusstattung Dichtelemente HNBRModell 2618Artikelnummer 345 983d1 (Rohraußendurchmesser): 42d2 (Rohraußendurchmesser): 42d3 (Rohraußendurchmesser): 42
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
Kupfer
Werkstoffgüte Anschluss 1
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Kupfer
Werkstoffgüte Anschluss 2
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
Kupfer
Werkstoffgüte Anschluss 3
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 3
unbehandelt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
T-Stück
Winkel
90 °
Fließende Ausführung (mit Innenradius)
Nein
Reduzierend
Nein
Mehrteilig
Nein
Systemgebunden
Nein
Nenndurchmesser Anschluss 1
DN 40
Rohraußendurchmesser Anschluss 1
42 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
V
Nenndurchmesser Anschluss 2
DN 40
Rohraußendurchmesser Anschluss 2
42 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
V
Nenndurchmesser Anschluss 3
DN 40
Rohraußendurchmesser Anschluss 3
42 mm
Anschluss 3
Pressmuffe
Konturcode Verbindung 3
V
Druckstufe Flansch
sonstige
Norm Flansch
sonstige
Material Dichtung
Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
Hauptfarbe Fitting
Kupfer
Länge Anschluss 1
65 mm
Arbeitslänge Anschluss 1
29 mm
Zugfest
Ja
Länge Anschluss 2
65 mm
Arbeitslänge Anschluss 2
29 mm
Länge Anschluss 3
65 mm
Arbeitslänge Anschluss 3
29 mm
Max. Arbeitsdruck bei 20 °C
5 bar
Max. Betriebsdruck bei max. Mediumtemperatur
5 bar
Mediumtemperatur (Dauerbetrieb)
-20 - 70 °C
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Mit Stoßnocken
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
DVGW-Siegel für Gas
Ja
DVGW-Siegel für Wasser
Nein
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Ja
