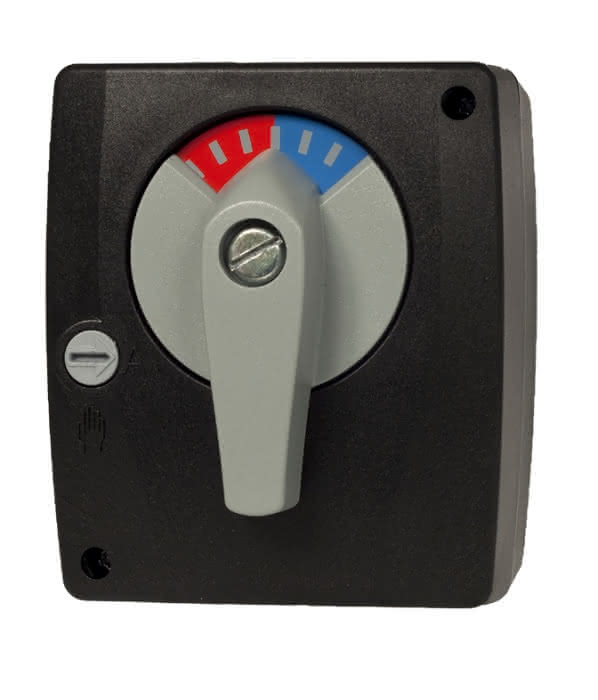

LK 950 Stellmotor 230VAC, 70s, 5Nm, 1,5m Kabel
product number
99901672114
manufacturer's product number
180756
Order code
LK180756
customs tariff number
85011093
LK 950 Stellmotor 230VAC 70s 5 Nm
Description
LK 950 Stellmotor. Nennpannung: 230 VAC
50/60Hz. Drehmoment: 5Nm. Laufzeit: 70s.
Umgebungstemperatur: Min. 0 Grad C /
Max. 50 Grad C. Drehwinkel: 90 Grad,
elektrisch begrenzt. Drehrichtung:
Wählbar durch Vedrahtung. Schutzart: IP
40. Schutzklasse: § (SELV). LK Armatur
Art.-Nr.: ---
50/60Hz. Drehmoment: 5Nm. Laufzeit: 70s.
Umgebungstemperatur: Min. 0 Grad C /
Max. 50 Grad C. Drehwinkel: 90 Grad,
elektrisch begrenzt. Drehrichtung:
Wählbar durch Vedrahtung. Schutzart: IP
40. Schutzklasse: § (SELV). LK Armatur
Art.-Nr.: ---
LK 950 ist eine Stellmotoren-Baureihe. Abhängig vom Modell, kann der Antrieb mit 3-Punkt SPDT oder proportional 2 (0) -10 V Stellsignal angesteuert werden. Der Motor hat zwei Endlageschalter. Der Drehwinkel ist auf 90° elektrisch begrenzt. Ein potentialfreier, einstellbarer Hilfsschalter kann als Zubehör bestellt werden. Die Montagelage des LK 950 ist beliebig, außer Antrieb abwärts. Der Mischerantrieb wird mit Hilfe einer einzigen Schraube auf dem Mischer befestigt. Der mitgelieferte Stehbolzen dient als Verdrehsicherung. Bei Störungen des Regelsystems kann der Antrieb mittels Drehknopf am Gehäuse auf Handbetrieb gestellt werden. Dadurch wird das Getriebe ausgerastet und der Mischer kann durch Drehen des Handgriffs am Mischerantrieb in jede beliebige Stellung gebracht werden. Die Stellung wird an der umkehrbaren Skala angezeigt. LK 950 passt auf die meisten handelsüblichen Mischer. Montagesätze für Mischer anderer Hersteller sind erhältlich.
Kontrollieren Sie die Installation regelmäßig.
