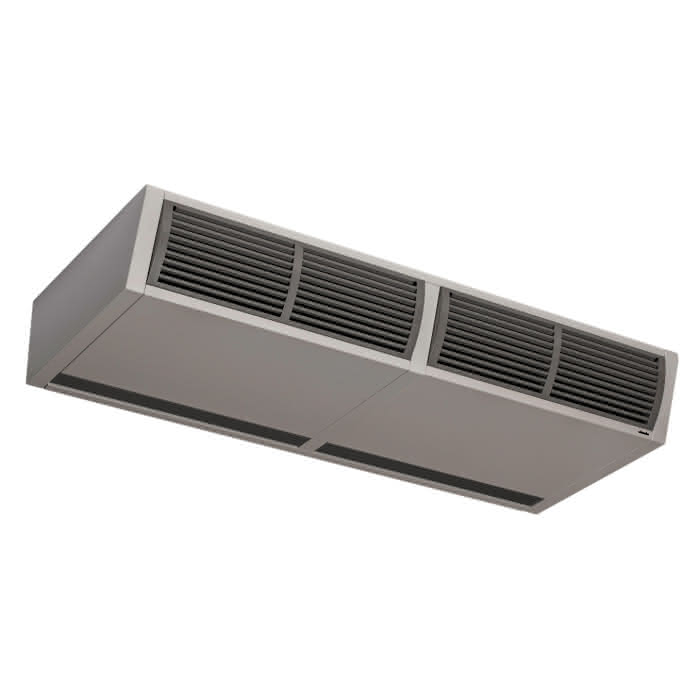

KM Türluftschleier Tandem 300 EC Typ 3125430C16 BG:25 Ausf. horizontal

Kampmann Türluftschleier Tandem zur effektiven Abschirmung von offenen
Türen gegen Kaltluft. Gerät und Verkleidung inklusiv obere Abdeckung als
kompakte Einheit im eleganten, schlanken Gehäusedesign.
Luftaustrittsgleichrichter im Ausblas für minimale Turbulenz und
gleichmäßig gerichtetem Luftaustritt.
Verstellbereich des Gleichrichters bis zu 20 Grad zur individuellen
Anpassung der Luftaustrittsrichtung. Entnehmbares Luftansauggitter in
aus strömungsgünstig geformten Profil. Patentierte Erzeugung (EP
1462730) von Vor- und Warmluftschleier mit nur einer Ventilatorreihe.
Ausführung als Sichtgerät für horizontale Montage. Seitliche Kopfstücke
zwecks Wartungsarbeiten werkzeuglos entnehmbar.
Grundgerät aus sendzimir-verzinktem Stahlblech.
Gehäusebauteile pulverbeschichtet in verkehrsweiß, RAL 9016.
Ansauggitter und Luftaustrittsgleichrichter pulverbeschichtet in RAL
9006, (ähnlich) weißaluminium.
Aufnahmemöglichkeit für optionalen Filter.
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, inkl. Verdrehsicherung.
Max. Betriebsdruck bar 10
Max. Wassereintrittstemp. GradC 90
Min. Wassereintrittstemp. GradC 40
Max. Glykolanteil % 50
Integrierte Entlüftungsmöglichkeit.
Doppelseitig saugender Radialventilator.
Energiesparender EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 44
Isolationsklasse F
Integrierter Motorschutz.
KaControl Leistungsmodul, montiert
Fünfstufige Drehzahlsteuerung inkl. KaControl Steuerplatine mit
folgenden Regelungs- und Steuerungsfunktionen:
- Temperaturerfassung wahlweise über Raumbediengerät oder externem
Raumtemperaturfühler
- Zwei digitale Eingänge parametrierbar für z.B.:
- Gerät Ein/Aus
- Umschaltung Sommer/Winter
- Drei analoge Eingänge für:
- Raumtemperaturfühler
- Luftansaugtemperaturfühler
- Registerfühler
- Zwei digitale Ausgänge zur Ansteuerung von Heizventil 230VAC
PWM-Ansteuerung parametrierbar
- Analoger Ausgang 0...10V zur Ansteuerung des Ventilators
- Offsetfunktion für Raumtemperaturfühler
- Fünfstufige Lüfteransteuerung 0-1-2-3-4-5 im Handbetrieb
- Schnittstelle zur Ansteuerung des Türluftschleiers durch ein
DDC-System mittels 0...10V-Signal
- Schnittstelle für Servicetool zum Parameter Up- und Download
- Testverfahren zum Prüfen der Ein- und Ausgänge
Gehäuse aus sendzimir-verzinktem Stahlblech in Schutzart IP21. Abmessung
BxHxT 133 x 206 x 129 mm. Werksseitig am Türluftschleier montiert und
anschlussfertig verdrahtet.
Mit Reparaturschalter, montiert. Für die Außerbetriebnahme von Motoren
mit Thermokontakten, mit Anschlußmöglichkeit für Parallelgeräte,
Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55.
Ausführung Tandem 300
Baugröße 25
Abmessungen mm 820 x 300 x 2500
Gewicht kg 155
Anschluss 3/4 Zoll
Steuerspannung V 10 8 6 4 2
SFP-Wert Ws/m3 445 393 272 164 87
Luftvolumenstrom,
gesamt m3/h 5410 5050 4040 2850 1480
Luftvolumenstrom,
Vorschleier m3/h 2160 2020 1620 1140 590
Luftvolumenstrom,
Warmluftschleier m3/h 3250 3030 2420 1710 890
Leistungsaufnahme W 670 548 308 129 36;Stromaufnahme A 4,7 3,9 2,2 1 0,3
Schalldruckpegel dB(A) 63 62 57 48 37
Schallleistungspegel dB(A) 79 78 73 64 53
Glykolanteil % 0
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung kW 26,5 25,
