KM Kassette KaCool D AF BG:2 2-Lt. o. Bl. EC-V. MB-Platine

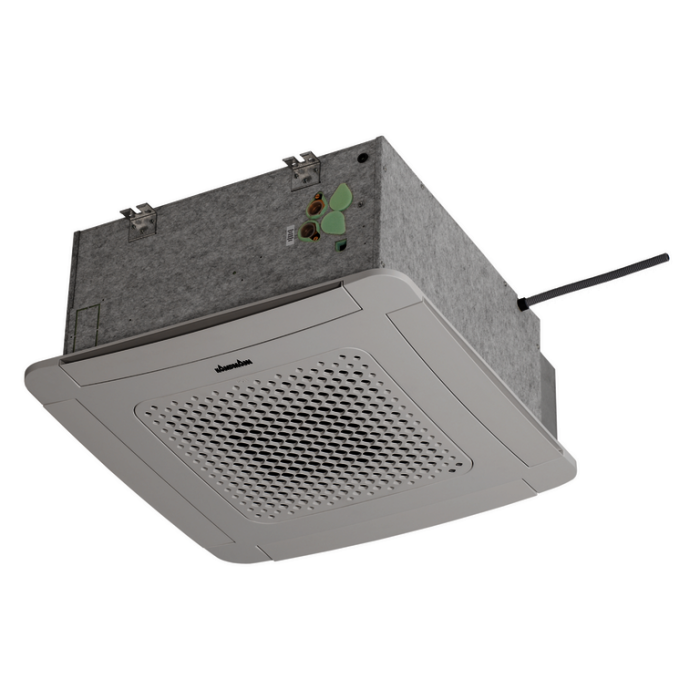

Kampmann Fan Coil KaCool D AF Deckenkassette zur Klimatisierung von
Räumen mit abgehangenen Decken. Optimierter AtmosFeel Luftdurchlass zur
Minimierung von Zuglufterscheinungen.
Grundgerät aus sendzimir-verzinktem Stahlblech, teilweise gegen
Schwitzwasseranfall dampfdiffusionsdicht und geräuschreduzierend
isoliert.
Isolierstärke mm 10
Optionaler Primärluftanschluss zum Einbringen von vor konditionierter
Außenluft.
Keine Blende enthalten, separat als Zubehör zu bestellen.
Luftansaug Filter ISO Coarse
2-Leiter
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit
Aluminium-Lamellen, inkl. Verdrehsicherung.
Max. Betriebsdruck bar 8
Max. Wassereintrittstemp. GradC 75
Min. Wassereintrittstemp. GradC 6
Max. Glykolanteil % 50
Integrierte Entlüftungsmöglichkeit.
Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung
einfach entnehmbares Bauteil entsprechend VDI 6022.
Material Kondensatwanne ABS
Werksseitig montierte Kondensatpumpe mit einer maximalen Förderhöhe von
600 mm inkl. Alarmkontakt zur Abschaltung und Meldung.
EC-Radialventilator
Energiesparender EC-Ventilator mit 0-10 V -Eingang für stufenlose
Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und
wartungsfrei gelagert. Werksseitig verdrahtet.
Schutzart IP 44
Isolationsklasse F
Integrierter Thermokontakt. Motorstörung: Automatische Motorabschaltung
bei Störung. Keine Störmeldung möglich.
Der Elektroschaltkasten beinhaltet die MB-Platine. Diese ermöglicht die
Kommunikation über das Modbus RTU - RS 485 Protokoll.
Baugröße 2
Korpus (B) mm 572 x 570 x 286
Blende (LxBxH) mm 680 x 680 x 40
Benötigte Zwischendeckenmm 296
Feuchtkugeltemperatur GradC 19
Ausgangsspannung V 230
Frequenz Hz 50
Gewicht kg 23
Anschluss 3/4 Zoll
Innengewinde
Steuerspannung V 10 8 6 4 2
Luftvolumenstrom m3/h 600 530 460 385 305
Leistungsaufnahme W 32 24 18 12 7
Stromaufnahme mA 295 233 177 126 81
Schalldruckpegel dB(A) 47 43 39 34 29
Schallleistungspegel dB(A) 55 51 47 42 37
Glykolanteil % 0
Vorlauftemperatur GradC 7
Rücklauftemperatur GradC 12
Lufteintrittstemperatur GradC 27
Rel. Luftfeuchtigkeit % 48
Kühlleistung, gesamt W 4495 3983 3469 2917 2324
Kühlleistung, sensibel W 3340 2943 2547 2125 1676
Luftaustrittstemperatur GradC 10,4 10,4 10,5 10,5 10,6
Wasservolumenstrom l/h 776 687 599 503 401
Kondensat l/h 1,8 1,7 1,5 1,3 1
Wasserwiderstand kPa 27,2 22,7 18,5 14,4 10,3
Vorlauftemperatur GradC 75
Rücklauftemperatur GradC 65
Lufteintrittstemperatur GradC 20
Wärmeleistung W 9854 8780 7696 6522 5251
Luftaustrittstemperatur GradC 69 69,5 69,9 70,6 71,4
Wasservolumenstrom l/h 850 758 664 563 453
Wasserwiderstand kPa 31,1 26,2 21,6 16,9 12,3
Fabrikat Kampmann
Art.-Nr. ---
Artikel/Rabatt-Gruppe 325
