IW PowerSplit 8-60 super

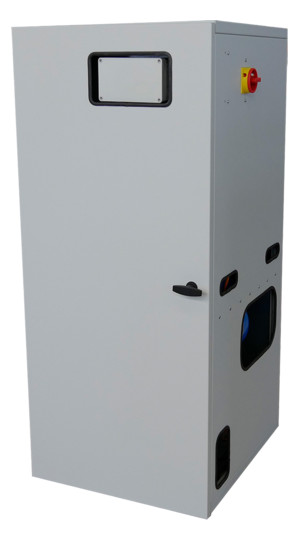

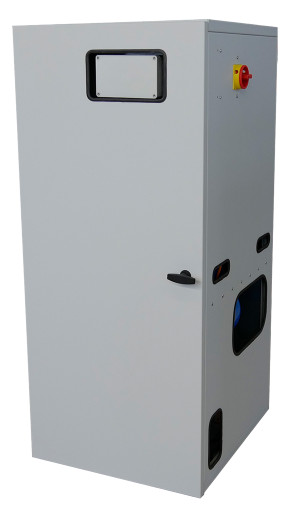

Die PowerSplit super ist eine kompakte und vollautomatische Trinkwassertrennstation zur Absicherung gegen Flüssigkeiten der Kategorie 5 mit einer mehrstufigen Kreiselpumpe, elektronischem Frequenzumrichter zur Regelung des Betriebsdrucks sowie Trinkwassernachspeisung in einen Vorlagebehälter mit freiem Auslauf gemäß DIN EN 13076 Typ AA zur Erfüllung der Vorgaben der Trinkwasserverordnung und der DIN EN 1717. Die PowerSplit super ist anschlussfertig, alle Komponenten sind in einem Schrank aus pulverbeschichtetem Stahlblech installiert. Bei Wasserentnahme fördert die Druckerhöhungsanlage das Betriebswasser aus dem Vorlagebehälter bedarfsgerecht zu den Entnahmestellen. Gleichzeitig wird Trinkwasser bedarfsorientiert in den Vorlagebehälter eingespeist, so dass immer genug Betriebswasser zur Verfügung steht und so jederzeit die Betriebssicherheit durch die Trennstation gewährleistet ist. Die Nachspeisung mit Trinkwasser erfolgt nach DIN EN 1717 automatisch und abhängig von der Entnahmeleistung über ein elektronisch gesteuertes Magnetventil DN 17 in den Vorlagebehälter. Um eine Stagnation in der Trinkwasserversorgungsleitung bei längerem Stillstand der PowerSplit super zu vermeiden, kann optional eine netzunabhängige, programmierbare Spülvorrichtung in den Versorgungsanschluss der PowerSplit super installiert werden, welche die angeschlossene Trinkwasserleitung in programmierbaren Abständen spült. Die PowerSplit super sorgt somit für ein hohes Maß an Sicherheit bei der Trinkwasserhygiene. Die elektronische Steuerung überwacht den Füllstand im Vorlagebehälter. Bedarfsorientiert wird Trinkwasser über ein elektronisch gesteuertes Magnetventil in den Behälter nachgespeist. Ein potentialfreier Störmelder zeigt einen Überlauf des Vorlagebehälters an. Die PowerSplit super verfügt über einen elektronischen Frequenzumrichter mit Display zur Druckregelung der Druckerhöhungspumpe. Die Pumpenanlage wird über den Frequenzumrichter der PowerSplit super druckabhängig geregelt. Die PowerSplit super verfügt über ein Trinkwassernachspeiseventil DN 17, welches im Bedarfsfall bis zu 10 m³/h einspeisen kann. Die Trinkwassernachspeisung erfolgt in einen Einspeisebehälter aus MDPE (Kunststoff) mit 100 Litern Nenn- und 80 Litern Nutzvolumen. Die Trinkwassertrennung nach DIN EN 1717 erfolgt zur Absicherung der Trinkwasserinstallation gegen Rückverkeimung, Rückfließen und Vermischen durch verkeimtes Wasser der Kategorie 5 mit einer Sicherungseinrichtung "freier Auslauf". Bei dem freien Auslauf der PowerSplit super handelt es sich um den Typ AA nach DIN EN 13077. Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein elektronisches Magnetventil DN17 (von Bürkert) gemäß EN 1717 sowie DIN EN 13076 Typ AA. Der Betriebsdruck ist einstellbar, allerdings sind änderungen der Ein- und Ausschaltwerte mit dem Hersteller abzustimmen, da sonst Defekte an der Pumpe entstehen können (die Werkseinstellung wird je nach Kundenauftrag voreingestellt). Die mehrstufige Kreiselpumpe ist schwingungsfrei und schallentkoppelt im Stahlblechschrank installiert. Der Frequenzumrichter verfügt über einen Trockenlaufschutz sowie einen Überlastungsschutz zum Schutz der Pumpe. Weiterhin verfügt die PowerSplit super über ein Rückschlagventil zur Vermeidung von Druckverlusten. Die Druckanschlüsse können seitlich links oder rechts installiert werden, dadurch ist der notwendige Wandabstand sehr gering. Die PowerSplit super fördert sauberes und klares Wasser (mit einer max. zulässigen Menge an Sand von 50 g/m³), frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser) und deren Temperatur zwischen +0 °C und +35 °C liegt. Die Umgebungstemperatur muss zwischen +5 °C bis +40 °C liegen, das System muss in einer trockenen und frostfreien Umgebung installiert sein und der maximale Betriebsdruck liegt bei 10 bar. Die kompakte Bauform sowie die lösbaren Verschraubungen an Trinkwasser- und Druckanschluss ermöglichen eine einfache, sichere und schnelle Installation.
