IW PowerServer 30-50 super X

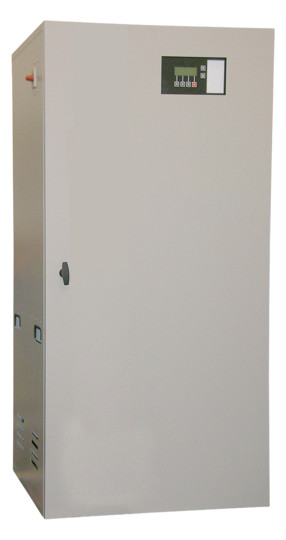

Der PowerServer super X ist eine kompakte und vollautomatische Regenwassersystemsteuerung mit zwei mehrstufigen Edelstahlkreiselpumpen, elektronischer Druck- sowie Füllstandsabhängiger Steuerung und hausinterner und bedarfsgerechter Trinkwassernachspeisung in einen Vorlagebehälter mit Freiem Auslauf gemäß DIN EN 1717. Der PowerServer super X ist anschlussfertig, alle Komponenten sind in einem pulverbeschichteten Stahlblechschrank installiert. Die elektronische Steuerung überwacht permanent die Füllstände in der Zisterne und dem Vorlagebehälter. Bei Wasserentnahme fördert die Druckerhöhungsanlage das Regenwasser bedarfsgerecht zu den Entnahmestellen, bei Regenwassermangel wird automatisch auf die Versorgung mit Trinkwasser umgestellt. Die Druckerhöhungsanlage wird über den Vorlagebehälter mit Betriebswasser gespeist. Bei der Versorgung mit Regenwasser fördern die Druckerhöhungspumpen das Regenwasser direkt aus dem Regenwasserspeicher. Wichtig: Da der PowerServer super X über normalansaugende Pumpen verfügt, muss der Regenwasserspeicher zwingend auf einer Ebene oder tiefer als der Regenwasserspeicher liegen. Besteht eine negative Höhendifferenz zwischen PowerServer super X und dem Regenwasserspeicher sind für einen störungsfreien Betrieb zwingend Zubringerpumpen erforderlich. Alternativ wählen Sie die Version PowerServer super H (Art.-Nr. 27171–27180). Die Nachspeisung mit Trinkwasser erfolgt hausintern und bedarfsgerecht nach DIN EN 1717 in den Vorlagebehälter, solange bis wieder Regenwasser zur Verfügung steht. Der PowerServer super X verfügt über einen freien Auslauf gemäß DIN EN 13076 Typ AA. Die Steuerung des PowerServer super X verfügt über eine Spülvorrichtung zur Spülung der Trinkwasserleitung (werkseitige Einstellung alle 7 Tage mit 30 Sekunden), um bei längeren Stillstandszeiten der Trinkwasserversorgung des Systems eine Stagnation in der Trinkwasserleitung zu vermeiden. Der PowerServer super X sorgt somit für ein hohes Maß an Sicherheit bei der Trinkwasserhygiene. Der PowerServer super X verfügt über zwei Frequenzumrichter, welche den Druck der Druckerhöhungspumpen bedarfsabhängig regeln und so einen konstanten Betriebsdruck garantieren. Somit ermöglicht der PowerServer super X ein hohes Potential der Energieeinsparung. Der PowerServer super X verfügt über zwei normalansaugende, mehrstufige und luftgekühlte Kreiselpumpen mit Pumpengehäuse, Laufrädern, Dichtungsdeckeln sowie Motorwellen aus Edelstahl, robust und korrosionsbeständig mit einer hervorragenden Effizienz und Leistung. Die Pumpe wurde entwickelt, um allen Anforderungen an Drucksteigerungen gerecht zu werden und die besondere Konstruktion bietet ein hohes Maß an Leistungsfähigkeit und Belastbarkeit in einer Vielzahl von Anwendungen. Die Pumpe besitzt einen luftgekühlten Einphasenmotor mit integriertem Überhitzungsschutz und einer Spannung von 220 - 240 V bei einer Frequenz von 50Hz. Der Motor ist luftgekühlt, die Umgebungstemperatur darf 40°C nicht überschreiten. Ein weiteres Merkmal für die hohe Qualität der Pumpe ist, dass der Motor mit maximal 60 zulässigen Anläufen pro Stunde starten kann; die Ruhezeit zwischen zwei aufeinander folgenden Starts beträgt mindestens 1 Minute. Eine besonders hochwertige Gleitringdichtung mit einem stationären Ring aus Keramik, einem rotierenden Ring aus Graphit, einem Elastomere aus EPDM und den sonstigen Komponenten aus Edelstahl erlaubt den Einsatz auch unter schwierigsten Bedingungen. Der Füllstand im Regenwasserspeicher wird durch die Steuerung des PowerServer super X permanent überwacht und im Display der Steuerung in 1% Schritten angezeigt. Die Umschaltung auf Trinkwasserbetrieb erfolgt automatisch bei Regenwassermangel. Eine manuelle Umschaltung der Steuerung auf Trinkwasserbetrieb ist ebenso möglich. Die Steuerung des PowerServer super X steuert automatisch die Druckerhöhungsanlage und schaltet die Druckerhöhungspumpen druckabhängig ein und aus. Die Parameter des Ein- und Ausschaltdrucks sind in der Steuerung für beide Pumpen frei programmierbar. Der PowerServer super X verfügt über einen elektronischen Frequenzumrichter, welcher eine konstante Druckregelung beider Druckerhöhungspumpen ermöglicht und somit einen konstanten Betriebsdruck garantiert. Die Drehzahl der Druckerhöhungspumpen wird über den Frequenzumrichter bedarfsabhängig verringert oder erhöht. Damit bietet der PowerServer super X ein hohes Potenzial der Energieeinsparung. Die Steuerung des PowerServer super X überwacht permanent die Füllstände im Regenwasserspeicher sowie im Trinkwasservorlagebehälter. Bei einem Überlauf des Vorlagebehälters erfolgt eine Alarmmeldung sowie eine Anti-Blockier Funktion des Magnetventils. Die Druckerhöhungspumpen werden durch die Steuerung ebenso permanent überwacht und so vor Überlastung und Trockenlauf geschützt. Alle Parameter der Steuerung des PowerServer super X sind in den Werkseinstellungen bzw. im Installationsmodus der Steuerung frei programmierbar. Alarme und Fehlermeldungen werden im Display der Steuerung des PowerServer super X sowie durch ein akustisches Signal angezeigt. Betriebszustände sowie Warn- und Fehlermeldungen sind ebenso über eine RS 232 Datenschnittstelle zur Fernwartung abrufbar. Der PowerServer super X verfügt über ein Trinkwassernachspeiseventil DN 28 (DN 40 bei PowerServer 30-XX), welches im Bedarfsfall bis zu 20 m³/h (bis zu 50m³/h bei DN 40) einspeisen kann. Der PowerServer super X verfügt zur bedarfsorientierten und hausinternen Trinkwassernachspeisung und für eine störungsfreie Betriebswasserversorgung auch bei Regenwassermangel, über einen Einspeisebehälter aus MDPE (Kunststoff) mit 200 Litern Nenn- und 160 Litern Nutzvolumen. Die Trinkwassertrennung nach DIN EN 1717 erfolgt zur Absicherung der Trinkwasserinstallation gegen Rückverkeimung, Rückfließen und Vermischen durch verkeimtes Wasser der Kategorie 5 mit einer Sicherungseinrichtung "freier Auslauf". Bei dem freien Auslauf des PowerServer super X handelt es sich um den Typ AA nach DIN EN 13077. Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein elektronisch gesteuertes Magnetventil DN 28 (DN 40 bei PowerServer 30-XX), gemäß EN 1717 sowie DIN EN 13076 Typ AA. Die Anzeige des aktuellen Füllstands im Regenwasserspeicher wird im Display der Steuerung des PowerServer super X angezeigt und erfolgt über eine Tauchdrucksonde. Die Umschaltung zur Ansaugung aus dem Regenwasserspeicher oder aus dem Einspeisebehälter bei Regenwassermangel (Trinkwassernachspeisung) erfolgt über jeweils einen motorgetriebenen Kugelhahn pro Pumpe. Wichtig: Da der PowerServer super X über normalansaugende Pumpen verfügt, muss der Regenwasserspeicher zwingend auf einer Ebene oder tiefer als der Regenwasserspeicher liegen. Besteht eine negative Höhendifferenz zwischen PowerServer super X und dem Regenwasserspeicher sind für einen störungsfreien Betrieb zwingend Zubringerpumpen erforderlich. Alternativ wählen Sie die Version PowerServer super H (Art.-Nr. 27171–27180). Die Druckerhöhungspumpen sind schwingungsfrei und schallentkoppelt im Gehäuse installiert. Der PowerServer super X verfügt über Rückschlagventile zur Vermeidung von Druckverlusten. Die Druckanschlüsse können seitlich links oder rechts installiert werden, dadurch ist der notwendige Wandabstand sehr gering. Die Komponenten des PowerServer super X sind in einem lackierten Stahlblechschrank (RAL 7035 Lichtgrau) installiert. Dieser schützt die enthaltenen Komponenten vor Spritzwasser und ist zur Bodenaufstellung geeignet. Der PowerServer super X fördert sauberes und klares Wasser (mit einer max. zulässigen Menge an Sand von 50g/m³), frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser) und deren Temperatur zwischen +0 und +35°C liegt. Die Umgebungstemperatur muss zwischen +5 bis +40°C liegen, das System muss in einer trockenen und frostfreien Umgebung installiert sein und der maximale Betriebsdruck liegt bei 10 bar. Die kompakte Bauform sowie die lösbaren Verschraubungen an Trinkwasser-, Saug- und Druckanschluss ermöglichen eine einfache, sichere und schnelle Installation.
