IW EcoServer 10-55 super S

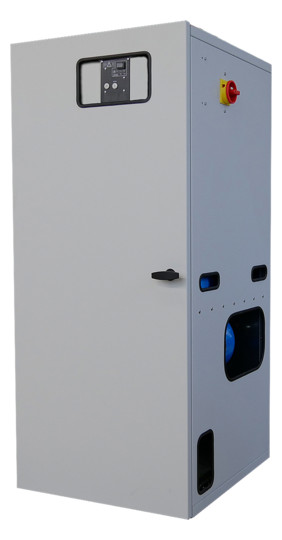

Der EcoServer super S ist eine kompakte und vollautomatische Regenwassersystemsteuerung mit zwei mehrstufigen Edelstahlkreiselpumpen, elektronischem Inverter zur druckabhängigen Regelung sowie füllstandsabhängiger Steuerung und hausinterner und bedarfsgerechter Trinkwassernachspeisung in einen Vorlagebehälter mit Freiem Auslauf gemäß DIN EN 1717. Der EcoServer super ist anschlussfertig, alle Komponenten sind in einem pulverbeschichteten Stahlblechschrank installiert. Die elektronische Steuerung überwacht permanent die Füllstände in der Zisterne und dem Vorlagebehälter. Sie steuert mit optional erhältlichem Zubehör eine im Regenwasserspeicher befindliche Zubringerpumpe und regelt im Bedarfsfall die Trinkwassernachspeisung. Der EcoServer super verfügt über einen Frequenzumrichter, welcher den Druck der Druckerhöhungspumpen bedarfsabhängig regelt und so einen konstanten Betriebsdruck ermöglicht. Somit ermöglicht der EcoServer super ein hohes Potential der Energieeinsparung. Bei Wasserentnahme fördert die Druckerhöhungsanlage das Regenwasser bedarfsgerecht zu den Entnahmestellen, bei Regenwassermangel wird automatisch auf die Versorgung mit Trinkwasser umgestellt. Die Druckerhöhungsanlage wird über den Vorlagebehälter mit Betriebswasser gespeist. Bei der Versorgung mit Regenwasser fördern die selbstansaugenden Druckerhöhungspumpen das Regenwasser aus der Zisterne. Die Nachspeisung mit Trinkwasser erfolgt hausintern und bedarfsgerecht nach DIN EN 1717 in den Vorlagebehälter, solange bis wieder Regenwasser zur Verfügung steht. Der EcoServer super verfügt über einen freien Auslauf gemäß DIN EN 13076 Typ AA. Als optional erhältliches Zubehör kann eine netzunabhängige Spülvorrichtung zur Spülung der Trinkwasserleitung (werkseitige Einstellung alle 7 Tage mit 60 Sekunden) installiert werden, um bei längeren Stillstandszeiten der Trinkwasserversorgung des Systems eine Stagnation in der Trinkwasserleitung zu vermeiden. Der EcoServer super sorgt somit für ein hohes Maß an Sicherheit bei der Trinkwasserhygiene. Der EcoServer super verfügt über zwei selbstansaugende, mehrstufige und luftgekühlte Kreiselpumpen aus Edelstahl, robust und korrosionsbeständig sowie mit einer hervorragenden Effizienz und Leistung. Die Pumpe wurde entwickelt, um allen Anforderungen an Drucksteigerungen gerecht zu werden und die besondere und speziell verstärkte Edelstahlkonstruktion mit Zugstangen bietet ein hohes Maß an Leistungsfähigkeit und Belastbarkeit in einer Vielzahl von Anwendungen. Besonders macht die Pumpe, dass auch Laufräder und Stufengehäuse aus rostfreiem Stahl (AISI 304) gefertigt sind, was eine hohe Lebensdauer verspricht, Zuverlässigkeit garantiert und für einen ruhigen Betrieb mit geringer Geräuschentwicklung sorgt. Ein spezielles elastisches Ventil ermöglicht, dass Luft, die im System vorhanden ist, in weniger als 5 Minuten und bis zu einer Steighöhe von 8 Metern aus dem System entweichen kann. Die herausragende und besondere Qualität der Pumpe zeigt sich auch in einem äußerst robusten Motorwellendesign für hohe Beanspruchungen, einem Spaltring aus PPS und dem starken und leckagesicheren Motorkugellager im Motor. Die Pumpe besitzt einen einphasigen, luftgekühlten und komplett gekapselten Franklin-Hocheffizienzmotor mit integriertem Überhitzungsschutz und einer Spannung von 220 - 240 V bei einer Frequenz von 50Hz. Der Motor ist luftgekühlt, die Umgebungstemperatur darf 40°C nicht überschreiten. Ein weiteres Merkmal für die hohe Qualität der Pumpe ist, dass der Motor mit maximal 60 zulässigen Anläufen pro Stunde starten kann; die Ruhezeit zwischen zwei aufeinander folgenden Starts beträgt mindestens 1 Minute. Eine besonders hochwertige Gleitringdichtung mit einem stationären Ring aus Keramik, einem rotierenden Ring aus Graphit, einem Elastomere aus EPDM und den sonstigen Komponenten aus Edelstahl (AISI 316) erlaubt den Einsatz auch unter schwierigsten Bedingungen. Die elektronische Steuerung verfügt über Zustandsanzeigen zur Funktionskontrolle und manueller Umschaltung auf Trinkwasserbetrieb. Der Füllstand des Regenwasserspeichers wird in 10% Schritten mittels einer LED-Anzeige abgebildet. Ein Potentialfreier Störmelder (NO/NC) zeigt einen Überlauf des Vorlagebehälters an (Meldung nicht speichernd). Der EcoServer super verfügt über einen elektronischen Inverter zur druckabhängigen Regelung der Druckerhöhungspumpen mit Display zur Bedienung und Zustandsanzeige. Die Pumpenanlage wird über den Inverter des EcoServer super druckabhängig geregelt sowie ein- und ausgeschaltet. Der EcoServer super verfügt über ein Trinkwassernachspeiseventil DN 28, welches im Bedarfsfall bis zu 20 m³/h einspeisen kann. Der EcoServer super verfügt zur bedarfsorientierten und hausinternen Trinkwassernachspeisung und für eine störungsfreie Betriebswasserversorgung auch bei Regenwassermangel, über einen Einspeisebehälter aus MDPE (Kunststoff) mit 100 Litern Nenn- und 80 Litern Nutzvolumen. Die Trinkwassertrennung nach DIN EN 1717 erfolgt zur Absicherung der Trinkwasserinstallation gegen Rückverkeimung, Rückfließen und Vermischen durch verkeimtes Wasser der Kategorie 5 mit einer Sicherungseinrichtung "freier Auslauf". Bei dem freien Auslauf des EcoServer super handelt es sich um den Typ AA nach DIN EN 13077. Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein elektronisches Magnetventil DN28, gemäß EN 1717 sowie DIN EN 13076 Typ AA. Beim EcoServer super erfolgt die Umschaltung zur Ansaugung aus der Zisterne (Regenwasser) oder aus dem Einspeisebehälter bei Regenwassermangel (Trinkwassernachspeisung) über ein motorgetriebenes Umschaltventil (Zonenventil). Die Anzeige des aktuellen Füllstands im Regenwasserspeicher erfolgt über eine Tauchdrucksonde. Über eine spezielle Steuerung sind Umschaltventil und Tauchdrucksonde miteinander verbunden, so dass die Umschaltung zwischen Ansaugung aus der Zisterne oder aus dem Einspeisebehälter automatisch erfolgt. Der EcoServer super verfügt über einen Automatikmodus (automatische Umschaltung zwischen Regen- und Trinkwasser) sowie einen manuellen Betrieb zur Versorgung mit Trinkwasser über den Einspeisebehälter, z.B. bei Störungen bei der Versorgung mit Regenwasser. Außerdem ermöglicht die Steuerung den einfachen Anschluss einer Zubringerpumpe über ein optionales Erweiterungsmodul und zeigt den aktuellen Betriebsmodus, den aktuellen Füllstand des Regenwasserspeichers in 10% Schritten sowie verschiedene Alarmmeldungen an. Die Überwachung des Füllstands im Regenspeicher erfolgt über einen Tauchdrucksensor. Die Überwachung des Füllstandes im Vorlagebehälter erfolgt über einen Schwimmerschalter sowie 2 Reedschalter. Die Druckerhöhungspumpe ist schwingungsfrei und schallentkoppelt im Gehäuse installiert. Der EcoServer super verfügt über Rückschlagventile zur Vermeidung von Druckverlusten. Die Druckanschlüsse können seitlich links oder rechts installiert werden, dadurch ist der notwendige Wandabstand sehr gering. Die Komponenten des EcoServer super sind in einem lackierten Stahlblechschrank (RAL 7035 Lichtgrau) installiert. Dieser schützt die enthaltenen Komponenten vor Spritzwasser und ist zur Bodenaufstellung geeignet. Der EcoServer super fördert sauberes und klares Wasser (mit einer max. zulässigen Menge an Sand von 50 gr/m³), frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser) und deren Temperatur zwischen +0°C und +35°C liegt. Die Umgebungstemperatur muss zwischen +5°C bis +40°C liegen, das System muss in einer trockenen und frostfreien Umgebung installiert sein und der maximale Betriebsdruck liegt bei 10 bar. Seine kompakte Bauform sowie die lösbaren Verschraubungen an Trinkwasser-, Saug und Druckanschluss ermöglichen eine einfache, sichere und schnelle Installation. Der Betriebsdruck ist einstellbar, allerdings sind änderungen der Ein- und Ausschaltwerte mit dem Hersteller abzustimmen, da sonst Defekte an den Pumpen entstehen können (die Werkseinstellung wird je nach Kundenauftrag voreingestellt). Wichtig: Im Standard erfolgt die Versorgung mit Regenwasser aus der Zisterne ausschließlich über die "Selbstansaugung der Kreiselpumpen", weswegen der mögliche Ansaugbereich (Höhendifferenz und Entfernung zwischen Zisterne und Regenwassermanager) genau zu prüfen und zu beachten ist. Zur Unterstützung bei größerer Entfernung oder Höhendifferenz bietet die Steuerung des EcoServer super die Möglichkeit zum Anschluss einer Zubringerpumpe über ein optionales Erweiterungsmodul. Die Zubringerpumpe unterstützt dann die Pumpe im Regenwasserbetrieb "zisternenseitig".
