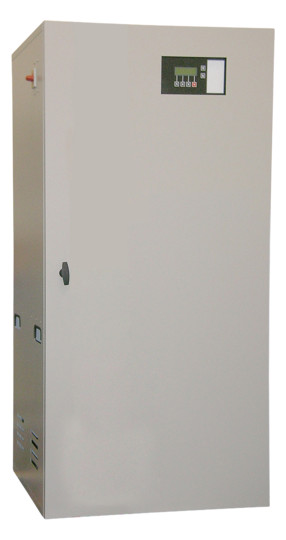

IW DoubleSplit plus 10-40

Die DoubleSplit plus ist eine kompakte und vollautomatische Trinkwassertrennstation zur Absicherung gegen Flüssigkeiten der Kategorie 5 mit zwei mehrstufigen Kreiselpumpen, elektronischer Steuerung sowie Trinkwassernachspeisung in einen Vorlagebehälter mit freiem Auslauf gemäß DIN EN 13076 Typ AA zur Erfüllung der Vorgaben der Trinkwasserverordnung und der DIN EN 1717. Die DoubleSplit plus ist anschlussfertig, alle Komponenten sind in einem Schrank aus pulverbeschichtetem Stahlblech installiert. Bei Wasserentnahme fördert die Druckerhöhungsanlage das Betriebswasser aus dem Vorlagebehälter bedarfsgerecht zu den Entnahmestellen. Gleichzeitig wird Trinkwasser bedarfsorientiert in den Vorlagebehälter eingespeist, so dass immer genug Betriebswasser zur Verfügung steht und so jederzeit die Betriebssicherheit durch die Trennstation gewährleistet ist. Die Nachspeisung mit Trinkwasser erfolgt nach DIN EN 1717 automatisch und abhängig von der Entnahmeleistung über ein elektronisch gesteuertes Magnetventil DN 28 in den Vorlagebehälter. Die Steuerung der DoubleSplit plus verfügt über eine Spülvorrichtung zur Spülung der Trinkwasserleitung (werkseitige Einstellung alle 7 Tage mit 30 Sekunden), um bei längeren Stillstandszeiten der Trinkwasserversorgung des Systems eine Stagnation in der Trinkwasserleitung zu vermeiden. Die DoubleSplit plus sorgt somit für ein hohes Maß an Sicherheit bei der Trinkwasserhygiene. Die DoubleSplit plus verfügt über zwei mehrstufige und luftgekühlte Kreiselpumpen mit Pumpengehäuse, Dichtungsdeckel sowie Motorwelle aus Edelstahl, mit hochwertigen Laufrädern aus Edelstahl, robust und korrosionsbeständig mit einer hervorragenden Effizienz und Leistung. Die Pumpe wurde entwickelt, um allen Anforderungen an Drucksteigerungen gerecht zu werden und die besondere Konstruktion bietet ein hohes Maß an Leistungsfähigkeit und Belastbarkeit in einer Vielzahl von Anwendungen. Die Pumpe besitzt einen luftgekühlten Einphasenmotor mit integriertem Überhitzungsschutz und einer Spannung von 220 - 240 V bei einer Frequenz von 50Hz. Der Motor ist luftgekühlt, die Umgebungstemperatur darf 40°C nicht überschreiten. Ein weiteres Merkmal für die hohe Qualität der Pumpe ist, dass der Motor mit maximal 60 zulässigen Anläufen pro Stunde starten kann; die Ruhezeit zwischen zwei aufeinander folgenden Starts beträgt mindestens 1 Minute. Eine besonders hochwertige Gleitringdichtung mit einem stationären Ring aus Keramik, einem rotierenden Ring aus Graphit, einem Elastomere aus EPDM und den sonstigen Komponenten aus Edelstahl erlaubt den Einsatz auch unter schwierigsten Bedingungen. Die Steuerung der DoubleSplit plus steuert automatisch die Druckerhöhungsanlage und schaltet die Druckerhöhungspumpen druckabhängig ein und aus. Die Parameter des Ein- und Ausschaltdrucks sind in der Steuerung für beide Pumpen frei programmierbar. Die Steuerung der DoubleSplit plus überwacht permanent die Füllstände im Trinkwasservorlagebehälter. Bei einem Überlauf des Vorlagebehälters erfolgt eine Alarmmeldung sowie eine Anti-Blockier Funktion des Magnetventils. Die Druckerhöhungspumpen werden durch die Steuerung ebenso permanent überwacht und so vor Überlastung und Trockenlauf geschützt. Alle Parameter der Steuerung der DoubleSplit plus sind in den Werkseinstellungen bzw. im Installationsmodus der Steuerung frei programmierbar. Alarme und Fehlermeldungen werden im Display der Steuerung der DoubleSplit plus sowie durch ein akustisches Signal angezeigt. Betriebszustände sowie Warn- und Fehlermeldungen sind ebenso über eine RS 232 Datenschnittstelle zur Fernwartung abrufbar. Die DoubleSplit plus verfügt über ein Trinkwassernachspeiseventil DN 28, welches im Bedarfsfall bis zu 20 m³/h einspeisen kann. Die Trinkwassernachspeisung erfolgt in einen Einspeisebehälter aus MDPE (Kunststoff) mit 100 Litern Nenn- und 80 Litern Nutzvolumen. Die Trinkwassertrennung nach DIN EN 1717 erfolgt zur Absicherung der Trinkwasserinstallation gegen Rückverkeimung, Rückfließen und Vermischen durch verkeimtes Wasser der Kategorie 5 mit einer Sicherungseinrichtung "freier Auslauf". Bei dem freien Auslauf der DoubleSplit plus handelt es sich um den Typ AA nach DIN EN 13077. Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein elektronisches Magnetventil DN28 (von Bürkert)Magnetventil gemäß EN 1717 sowie DIN EN 13076 Typ AA. Die mehrstufigen Kreiselpumpen sind schwingungsfrei und schallentkoppelt im Stahlblechschrank installiert. Die Pumpensteuerung verfügt über einen Trockenlaufschutz zum Schutz der Pumpen. Weiterhin verfügt die DoubleSplit plus über ein Rückschlagventil zur Vermeidung von Druckverlusten. Die Druckanschlüsse können seitlich links oder rechts installiert werden, dadurch ist der notwendige Wandabstand sehr gering. Die DoubleSplit plus fördert sauberes und klares Wasser (mit einer max. zulässigen Menge an Sand von 50 g/m³), frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser) und deren Temperatur zwischen +0 °C und +35 °C liegt. Die Umgebungstemperatur muss zwischen +5 °C bis +40 °C liegen, das System muss in einer trockenen und frostfreien Umgebung installiert sein und der maximale Betriebsdruck liegt bei 10 bar (Pumpenschaltautomat). Die kompakte Bauform sowie die lösbaren Verschraubungen an Trinkwasser-, Saug- und Druckanschluss ermöglichen eine einfache, sichere und schnelle Installation.
