Heimeier Thermostat-Dreiwegeventil DN 15 (1/2") rechts, Nr. 4150-02.000

55008808600 #1
product number
55008808600
manufacturer's product number
4150-02.000
Order code
HMDWR
assembly time (Bürgerle)
18 Min
customs tariff number
84818031
possibilty to be sent by postal mail
Yes

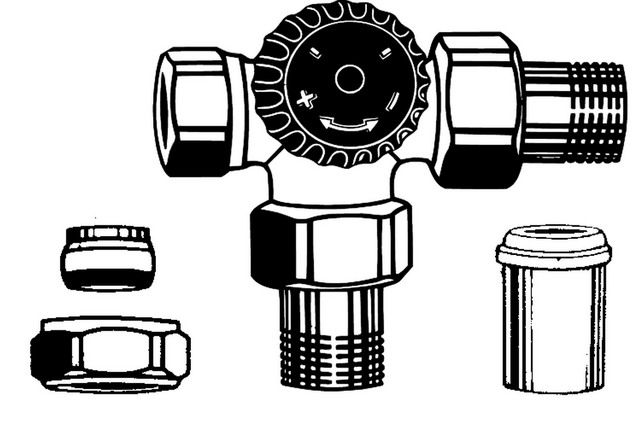

IMI HEIMEIER Thermostat-Dreiwege-Ventilunterteil mit Schraubnippel, Anschluss rechts, vernickelt

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Also buy this
T-Stück DN 100.100 verzinkt, mit DichtungT-Stück DN 100.100 verzinkt, mit Dichtung
Enddeckel für Rohr DN 100 verzinkt, mit DichtungEnddeckel für Rohr DN 100 verzinkt, mit Dichtung
Heimeier E-Z Verteiler für Ein-und Zwei- rohr-Heizungsanlagen DN15, 3891-02.000Heimeier E-Z Verteiler für Ein-und Zwei- rohr-Heizungsanlagen DN15, 3891-02.000
Description
General
Marketing text
Instructions for use
HEIMEIER Thermostat-Dreiwege-, Ventilunterteil, Gehäuse aus korrosionsbeständigem, ent-, zinkungsfreiem Rotguß. Mit eingebauter, Bypass-Steuerung, Niro-Stahlspindel und, doppelter O-Ring-Abdichtung. Äußerer O-, Ring ohne Entleeren der Anlage auswech-, selbar. Anschluß Innengewinde für Ge-, winderohr, oder in Verbindung mit Klemm-, verschraubungen für Kupfer-, Präzisions-, stahl- oder Verbundrohr., Zul. Betriebstemperatur TB 120 Grd. C., Zul. Betriebsüberdruck PB 10 bar., Fabrikat: IMI Heimeier, Typ: Dreiwege, Nennweite: DN 15 (1/2)", Ausführung: vernickelt, Anschluß: rechts, Bypassanschluß: mit Schraubnippel, Art.-Nr. ---
Dreiwegeregelventil
Werkstoff des Gehäuses
Bronze
Nenndurchmesser
DN 15
Anschlüsse
Außengewinde
Mit Kupplungsanschluss 1
Ja
Mit Kupplungsanschluss 2
Ja
Mit Kupplungsanschluss 3
Ja
Druckstufe Artikel
PN 10
Mediumtemperatur (Dauerbetrieb)
0 - 120 °C
Oberflächenschutz
vernickelt
Kvs-Wert
1,45
Hublänge
2 mm
Höhe Achse
2 mm
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattIMI_hydronic_4024052221615_thermostatic_3-way_valve_in_de_lq.pdf (544 kB)
InstallationshinweiseIMI_hydronic_4024052221615_hemainstruforthermvalvesindelq.pdf (6.3 MB)
Unvermaßte StrichzeichnungIMI_hydronic_4024052221615_heu_w4149-02-000.jpg (54 kB)
Unvermaßte StrichzeichnungIMI_hydronic_4024052221615_heu_d4149-02-000.tif (275 kB)
Datenblatthedbwmostatic-3wayvalveinde.pdf (425.74 kB)
Datenblatthedbwmostatic-3wayvalveinde.pdf (153 B)
Datenblatthedbwmostatic-3wayvalveinde.pdf (169 B)
Datenblatthedbwmostatic-3wayvalveinde.pdf (425.74 kB)
Technische Infohetithermostatic-3wayvalveinde.pdf (153 B)
Technische Infohetithermostatic-3wayvalveinde.pdf (169 B)
