InstallationAbwasserrohrsystemeGeberit Silent-PP
Geberit Vertriebs GmbH

GE Silent-PP Bogen 87,5Gr reduziert d40/50

26038024100 #1
26038024100 #126038024100 #226038024100 #326038024100 #4
product number
26038024100
manufacturer's product number
390225141
Order code
SPPB405087
assembly time (Bürgerle)
6 Min
customs tariff number
39174000
possibilty to be sent by postal mail
Yes

Geberit Silent-PP Bogen 87,5° reduziert: d=40mm, d1=50mm

I expect this product to be shown by searching for the follwing term:
PU (Beutel)
10 Stück
output
1 Stück
Also buy this
HT-Reduktion DN 50x40 lang exzentrisch, mit vormontiertem DichtringHT-Reduktion DN 50x40 lang exzentrisch, mit vormontiertem Dichtring
comfort-Langmuffe schallgedämmt DN 100 comfort-Langmuffe schallgedämmt DN 100
comfort-Abzweig schallgedämmt DN 100x50 45 Gradcomfort-Abzweig schallgedämmt DN 100x50 45 Grad
Description
General
Instructions for use
Geberit Silent-PP Bogen 87,5° reduziert
VerwendungszweckeZum Ableiten von Abwasser innerhalb von Gebäuden
EigenschaftenSchalloptimiert
Technische EigenschaftenMontagetemperatur (°C) - min. bis max.: -10 – +40 °C
Werkstoff: PP-MD
Wärmeausdehnung (mm/(m·K)): 0,08 mm/(m·K)
DN / Nennweite: 40 / 50
d, ø / Außendurchmesser (mm): 40 mm
arc / Winkel (°): 87,5 °
H / Höhe (cm): 8,1 cm
Z / Z-Maß (cm): 3,1 cm
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Polypropylen (PP)
Werkstoffgüte Anschluss 1
PP-MD
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Polypropylen (PP)
Werkstoffgüte Anschluss 2
PP-MD
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Winkel des Bogens
87,5 °
Reduzierend
Ja
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 50
Rohraußendurchmesser Anschluss 1
50 mm
Anschluss 1
Schiebeende
Nenndurchmesser Anschluss 2
DN 50
Rohraußendurchmesser Anschluss 2
40 mm
Anschluss 2
sonstige
Hauptfarbe Fitting
schwarz
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Zugfest
Nein
Länge Anschluss 1
81 mm
Arbeitslänge Anschluss 1
31 mm
Arbeitslänge Anschluss 2
35 mm
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattGeberit_4025416936404_gedb_art_390225141_2026.pdf (71 kB)
ProspektGeberit_4025416936404_geberit-verkaufsprogramm-2019.pdf (183.8 MB)
Fotorealistisches Farb-BildGeberit_4025416936404_geb_d_122611.eps (1.4 MB)
Fotorealistisches Farb-BildGeberit_4025416936404_geb_w_122611_20170925_161750.jpg (21 kB)

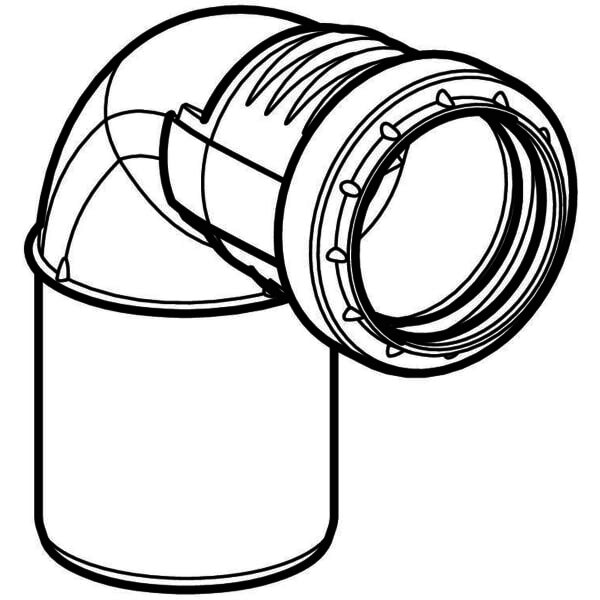

Unvermaßte StrichzeichnungGeberit_4025416936404_geu_w_103597_20180416_113226.jpg (43 kB)
Vermaßte StrichzeichnungGeberit_4025416936404_gev_w_4180067_20240723_154555.jpg (51 kB)
CAD 2D DraufsichtGeberit_4025416936404_ge2d_390225141_g.dxf (226 kB)
CAD 2D DraufsichtGeberit_4025416936404_ge2d_390225141_g.dwg (78 kB)
CAD 2D FrontansichtGeberit_4025416936404_ge2f_390225141_a.dxf (161 kB)
CAD 2D FrontansichtGeberit_4025416936404_ge2f_390225141_a.dwg (60 kB)
CAD 2D SeitenansichtGeberit_4025416936404_ge2s_390225141_l.dxf (221 kB)
CAD 2D SeitenansichtGeberit_4025416936404_ge2s_390225141_l.dwg (77 kB)
CAD 3D-DatenGeberit_4025416936404_ge3c_390225141_p.igs (408 kB)
Deeplink Herstellerseite
Deeplink Herstellerseite
Deeplink Herstellerseite
Datenblattgedb_pro_103902_de-de.pdf (83.31 kB)
Datenblattgedb_pro_103902_de-de.pdf (83.31 kB)
