InstallationAbwasserrohrsystemeGeberit Silent-PP
Geberit Vertriebs GmbH

GE Silent-PP Anschlussbogen 90Gr d50/58

26038030300 #1
26038030300 #126038030300 #226038030300 #326038030300 #4
product number
26038030300
manufacturer's product number
390284141
Order code
SPPAB5058
assembly time (Bürgerle)
6 Min
customs tariff number
39174000
possibilty to be sent by postal mail
Yes

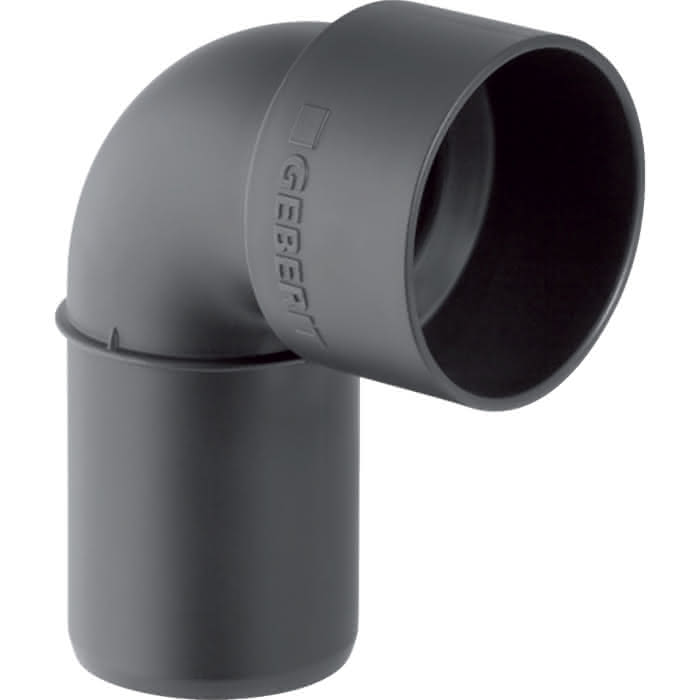

Geberit Silent-PP Anschlussbogen 90°: d=50mm, d1=58mm

I expect this product to be shown by searching for the follwing term:
PU (Beutel)
10 Stück
output
1 Stück
Andere Ausführungen:
Also buy this
GE Silent-PP Anschlussbogen 90Gr d50/46 GE Silent-PP Anschlussbogen 90Gr d50/46
Viega Bogen 45 Grad mit SC Profipress 2426.1 in 22mm Kupfer i/aViega Bogen 45 Grad mit SC Profipress 2426.1 in 22mm Kupfer i/a
Viega Bogen 90 Grad mit SC Profipress 2416 in 22mm KupferViega Bogen 90 Grad mit SC Profipress 2416 in 22mm Kupfer
Description
General
Instructions for use
Geberit Silent-PP Anschlussbogen 90°
VerwendungszweckeFür Zentralstaubsaugeranlagen in Einfamilienhäusern ausschließlich die Dimensionen DN 40–50 verwenden
Zum Ableiten von Abwasser innerhalb von Gebäuden
EigenschaftenSchalloptimiert
Technische EigenschaftenMontagetemperatur (°C) - min. bis max.: -10 – +40 °C
Werkstoff: PP-MD
Wärmeausdehnung (mm/(m·K)): 0,08 mm/(m·K)

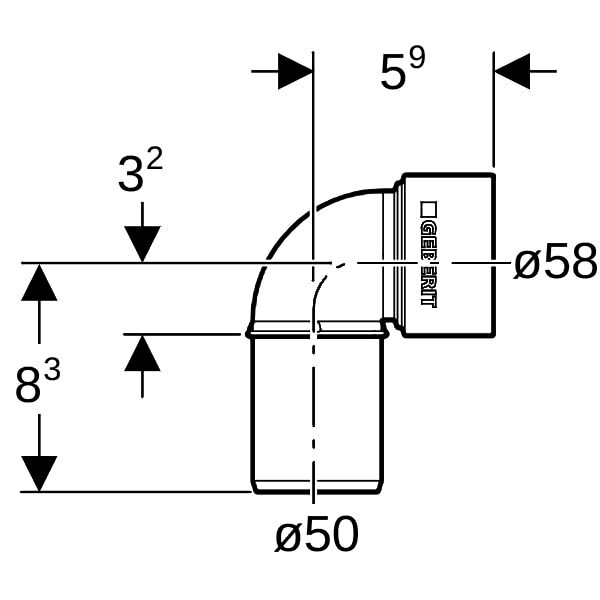

DN / Nennweite: 50
d, ø / Außendurchmesser (mm): 50 mm
arc / Winkel (°): 90 °
H / Höhe (cm): 8,3 cm
Z / Z-Maß (cm): 3,2 cm

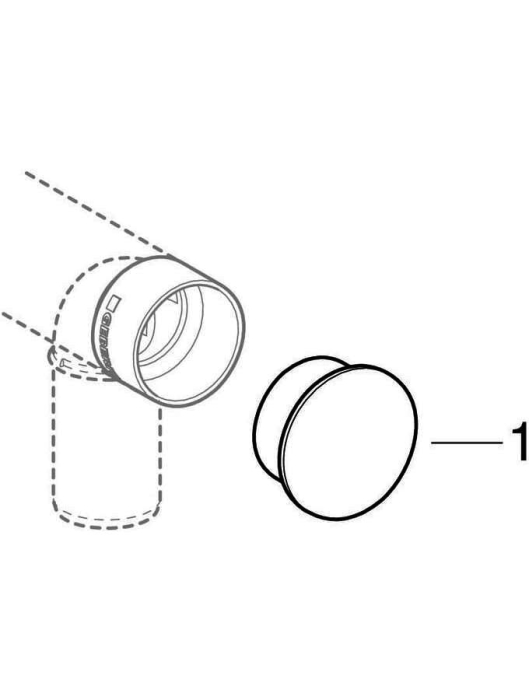

Zusätzlicher LieferumfangSchutzdeckel
Zusätzlich zu bestellenManschette
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Polypropylen (PP)
Werkstoffgüte Anschluss 1
PP-MD
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Polypropylen (PP)
Werkstoffgüte Anschluss 2
PP-MD
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Winkel des Bogens
90 °
Reduzierend
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 50
Rohraußendurchmesser Anschluss 1
50 mm
Anschluss 1
Schiebeende
Nenndurchmesser Anschluss 2
DN 50
Rohraußendurchmesser Anschluss 2
58 mm
Anschluss 2
sonstige
Hauptfarbe Fitting
schwarz
Zugfest
Nein
Länge Anschluss 1
83 mm
Arbeitslänge Anschluss 1
32 mm
Länge Anschluss 2
59 mm
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
