SanitärArmaturenBrausen
4You

Duschsystem mit Kopfbrause, 300mm design4YOU 2.0, chrom

10186702100 #1
10186702100 #110186702100 #210186702100 #310186702100 #410186702100 #5
product number
10186702100
manufacturer's product number
27114000
Order code
HG27114
model
27114XXX
customs tariff number
84818011

Duschsystem mit Kopfbrause, 300mm design4YOU 2.0, chrom

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Also buy this
BEMM BHK ChaCha E BCH-H1784x038x0600 vorber. reinelektr. wendbar, Weiss 9016BEMM BHK ChaCha E BCH-H1784x038x0600 vorber. reinelektr. wendbar, Weiss 9016
BEMM Heizstab Serie T, Raumregler, 230 V, 700 W, weissBEMM Heizstab Serie T, Raumregler, 230 V, 700 W, weiss
GE Sigma20 BetPl., eckig, 2-Mengen-Sp. weiß glänzend / chrom glänzendGE Sigma20 BetPl., eckig, 2-Mengen-Sp. weiß glänzend / chrom glänzend
Description
General
Instructions for use
besteht aus: Kopfbrause, Handbrause, Brausethermostat, Brauseschlauch, Handbrausehalterung, Brausestange
Kopfbrause Raindance S 300 Air
Brausekopfgröße Kopfbrause: 300 mm
Strahlart Kopfbrause: RainAir
Oberfläche Strahlscheibe: chrom
Funktion ab: 11,5 l/min
Strahlart Handbrause: RainAir, Rain, Whirl
maximale Durchflussmenge für Showerpipe bei 3 bar: 16 l/min
Mindestfließdruck: 2 bar
min. Betriebsdruck: 2 bar
max. Betriebsdruck: 10 bar
höhenverstellbare Handbrausehalterung
Brausearmlänge Kopfbrause: 460 mm
schwenkbarer Brausearm
Thermostat Ecostat Comfort
Sicherheitssperre bei 40°C
einstellbare Heißwasserbegrenzung
für Durchlauferhitzer geeignet
Montageart: Aufputzinstallation
Anschlussgröße: DN15
Anschlussgewinde: G ½
Stichmaß: 150 ± 12 mm
Steigrohr in der Höhe kürzbar
Eigensicher gegen Rückfließen
Brausestangendurchmesser: 25 mm
2 Verbraucher
downloads and BauDocs

all

Offer
Project preparation
Project handover
Datenblatt4you_4011097679587_r18AMy_LSxPAlN1F-wRxgQ.PDF (2.5 MB)
Installationshinweise4you_4011097679587_9GGZ94O_UxZGXPlLrYxx6Q.PDF (25.1 MB)
Zulassung4you_4011097679587_Ccq28irHsgAPZFuzz5IuBg.PDF (572 kB)
Fotorealistisches Farb-Bild4you_4011097679587_nWOYDzdBZBD-mCp41poSEQ.JPG (3 MB)
Fotorealistisches Farb-Bild4you_4011097679587_7nzhhNC0l6Hb2bI_hOlVdA.TIF (3.5 MB)

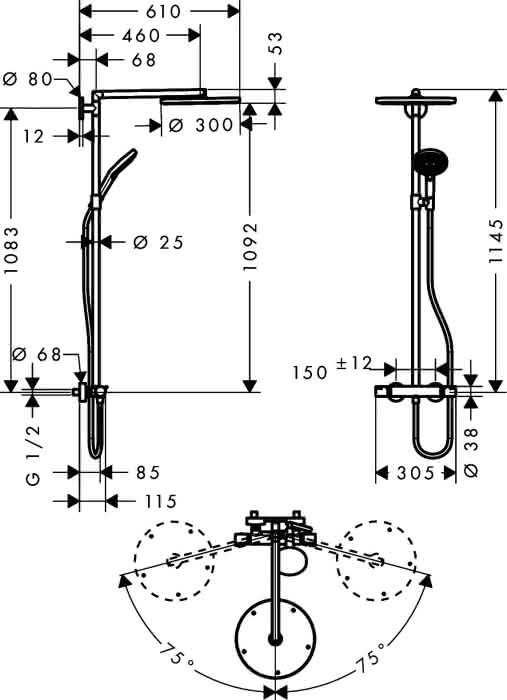

Vermaßte Strichzeichnung4you_4011097679587_RNtCO7jhkKkkwvswIHhGZQ.JPG (169 kB)
CAD 3D-Daten4you_4011097679587_6XZ7uFgTHVQhqSVQslxfFA.STP (57.5 MB)
CAD 3D-Daten4you_4011097679587_awHgfeZ5J9O5xQZ-MeWKmw.3DS (434 kB)
CAD 3D-Daten4you_4011097679587_Jjf70IS2e7iUC16lg2kQ0Q.DWG (3.4 MB)
CAD 3D-Daten4you_4011097679587_az87bZwfR0AuDIUsDXFPeQ.FBX (504 kB)
CAD 3D-Daten4you_4011097679587_A3k4CtXgVYJSnSigDE9XJA.GSM (3.6 MB)
CAD 3D-Daten4you_4011097679587_02UBvhMRqrghuAxsXfh7ng.IFC (2.6 MB)
CAD 3D-Daten4you_4011097679587_xNlL2LUX29DAy-ccUSAUvg.RFA (3.3 MB)
CAD 3D-Daten4you_4011097679587_heGkiTxR-4Y9npHdYgxtLA.SKP (2.5 MB)
CAD 3D-Daten4you_4011097679587_QrXjXDvzSwfMbs5vuhPrrw.STL (770 kB)
CAD 3D-Daten4you_4011097679587_lyNEr8Yz9uJkAYe3VvV_YQ.DWG (1 MB)
CAD 3D-Daten4you_4011097679587_4hatKpuZO0ytMYv7fdOeJg.DWG (196 Byte)
Nachhaltigkeitszertifikate4you_4011097679587_bFXQpyXxh40qKhWVwEjD9w.PDF (1.2 MB)
Datenblatt27114000.pdf (2.47 MB)
Datenblatt27114000_product_data_sheet.pdf (2.51 MB)
Datenblatt27114000_product_data_sheet.pdf (2.51 MB)
Montageanleitunghgma_hrgh0847_pdf.pdf (25.17 MB)
Montageanleitunghgma_hrgh0847_pdf.pdf (25.17 MB)
Montageanleitunghrgh0847_pdf.pdf (25.12 MB)
Montageanleitunghrlh0798_pdf.pdf (1.96 MB)
Montageanleitunghrlh0864_pdf.pdf (1.37 MB)
Montageanleitungzul_9600018069_00_iz1_pdf.pdf (571.61 kB)
Zulassungzul_9600018069_00_iz1_pdf.pdf (571.61 kB)
