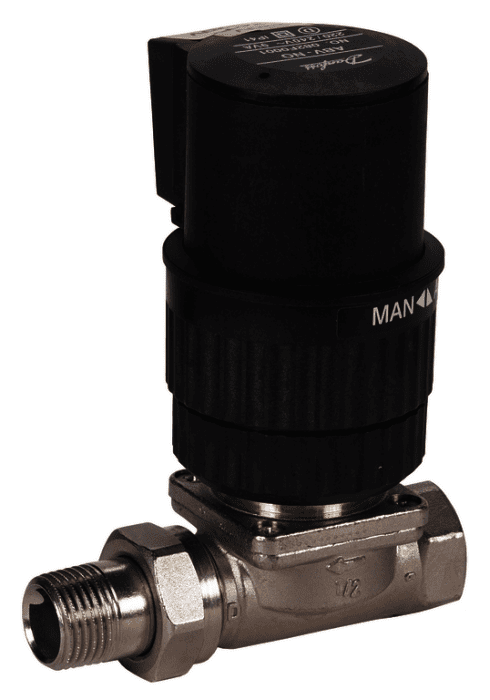

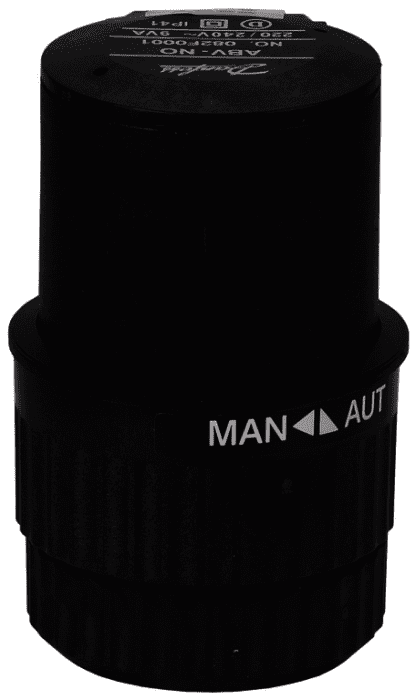

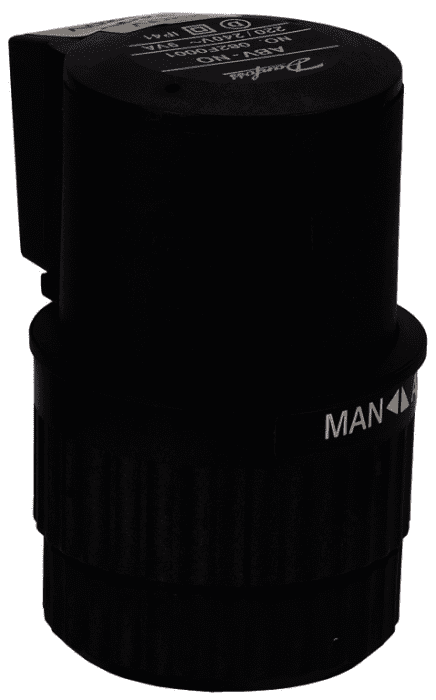

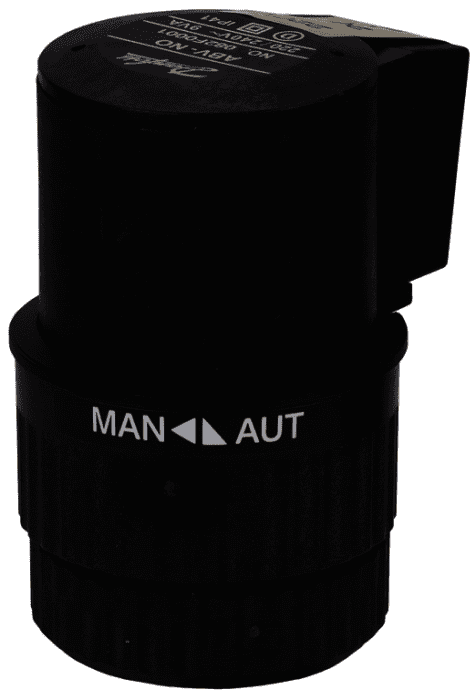

Danfoss elektr. Stellantrieb ABV-NO ohne Sicherheitsfunktion, 24 V
product number
99901634114
manufacturer's product number
082F0002
Order code
DF082F0002
assembly time (Bürgerle)
18 Min
customs tariff number
85011093
Danfoss elektr. Stellantrieb ABV-NO ohne Sicherheitsfunktion, 24 V
Description
Danfoss elektrischer Stellantrieb Typ
ABV-NO, stromlos offen, für Ventile VMV
3 Wege Mischventil
Versorgungsspannung: 24Vac/dc, +30%-15%,
50 Hz
Leistungsaufnahme: 9 VA
Stellzeit: -
Stellkraft: 80 N
Hub max.: 4 mm
Handverstellung: manuell
Schaltkontakte: keine
Umgebungstemperatur: 0 - 60 C
Schutzart: IP 41
Fabrikat: Danfoss
Typ: ABV-NO
Bestell-Nr.: ---
ABV-NO, stromlos offen, für Ventile VMV
3 Wege Mischventil
Versorgungsspannung: 24Vac/dc, +30%-15%,
50 Hz
Leistungsaufnahme: 9 VA
Stellzeit: -
Stellkraft: 80 N
Hub max.: 4 mm
Handverstellung: manuell
Schaltkontakte: keine
Umgebungstemperatur: 0 - 60 C
Schutzart: IP 41
Fabrikat: Danfoss
Typ: ABV-NO
Bestell-Nr.: ---
Thermischer Stellantrieb ABV
Vorlauftemperatur Fußbodenheizungen Warmwasserbereitungsanlagen Zonenventile Fernwärmesysteme
24 V oder 230/240 V Direkt oder invers wirkende Ausführungen Leistungsaufnahme: 9 VA Mit Handbetätigung Integrierte Kv-Begrenzung Für die 2-Wege-Ventile RAV, VMA und VMT Für die 3-Wege-Ventile VMV und KOVM
Der thermische Stellantrieb ABV wird in Kombination mit den kompakten Sitzventilen von Danfoss für die Regelung von Folgendem eingesetzt:
Merkmale:
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Elektrischer Servomotor
Geeignet für Ventile
Ja
Geeignet für Belüftungsarmaturen
Nein
Netzspannung
24 V AC/DC
Steuersignal
2-Punkt
Übertragung
hydraulisch
Anschluss an Ventil
markengebunden
Mit Nullspannungsrücklauf
Nein
Automatische Huberkennung
Nein
Hilfskontakte
Nein
Zustandsmeldung
ohne
Arbeitsbereich einstellbar
Nein
Geeignet für Handbedienung
Ja
Laufzeit
540 s
Hublänge
4 mm
Selbsteinstellbare Schlaglänge
Nein
Schutzart (IP)
IP41
Max. elektrische Leistungsaufnahme
9 VA
Umgebungstemperatur
60 °C
Höhe
64 mm
Breite
91 mm
Tiefe
95 mm
Explosionsgeschützt
Nein
Werkstoff des Gehäuses
Kunststoff
