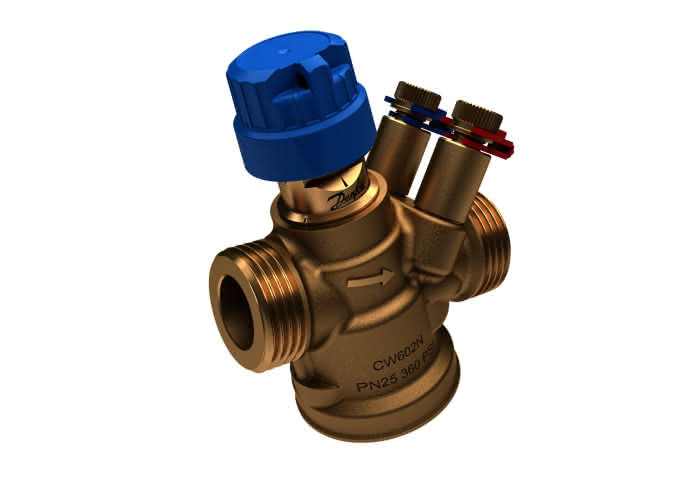

Danfoss druckunabh. Regelventil ABQM 4.0 DN15LF, 20-200 l/h, m. Messnip. 3/4"AG
product number
99900189489
manufacturer's product number
003Z8200
Order code
DF003Z8200
assembly time (Bürgerle)
15 Min
customs tariff number
84818059
Danfoss druckunabh. Regelventil ABQM 4.0 DN15LF, 20-200 l/h, m. Messnip. 3/4"AG
Description
Danfoss Druckunabhängiges Abgleich- und
Regelventil Danfoss AB-QM 4.0
Regelventil mit linearer Regel-
charakteristik, unabhängig vom
verfügbaren Druck und Durchfluss-
einstellung. Zur Regelung bei
gleichbleibend höchster Ventilautorität
100% bei allen Einstellungen. Moduliert
den Durchfluss über einen Stellantrieb,
ungeachtet der Einstellung unterhalb 1%
des eingestellten Durchflusses,
Stellverhältnis 1:1000. Vorbereitet zur
Aufnahme eines Stellantriebs.
Gleichprozentige Regelkennlinie über
motorischen Danfoss Stellantrieb (AME,
NovoCon(R)) umstellbar. AB-QM 4.0
ermöglicht zusammen mit dem
intelligenten Stellantrieb NovoCon(R)
die Integration perfekter Hydraulik in
eine moderne Gebäudeautomation,
Gebäudetechnik 4.0.
Auch als Durchflussregler für
hydraulischen Abgleich ohne Stellantrieb
einsetzbar. Die Einstellung des
Durchflusses erfolgt direkt am Ventil,
Sichtbarkeit der Einstellung jederzeit
von 2 Seiten, auch bei montiertem
Stellantrieb möglich. Maximaler
Durchfluss am Ventil gekennzeichnet.
Verschmutzungsresistente Ventil-
konstruktion durch Polymer-Kegel.
AB-QM 4.0 ist vorgesehen zum Einbau im
Vor- oder Rücklaufür Integrierte
Absperrung schließend bis 16 bar.
Ausführungen mit Innen- oder Außen-
gewinde sowie mit bzw. ohne Messnippel
zur präzisen Durchflussüberprüfung und
Pumpenoptimierung.
Nennweite: DN15 LF
Ausführung: mit Messnippeln
Anschluss: G 3/4 AG
Durchfluss (l/h): 20 - 200
Medientemperatur: -10 bis 95 C
Nenndruck: PN 25
Fabrikat: Danfoss
Typ: AB-QM 4.0
Bestell-Nr.: ---
Regelventil Danfoss AB-QM 4.0
Regelventil mit linearer Regel-
charakteristik, unabhängig vom
verfügbaren Druck und Durchfluss-
einstellung. Zur Regelung bei
gleichbleibend höchster Ventilautorität
100% bei allen Einstellungen. Moduliert
den Durchfluss über einen Stellantrieb,
ungeachtet der Einstellung unterhalb 1%
des eingestellten Durchflusses,
Stellverhältnis 1:1000. Vorbereitet zur
Aufnahme eines Stellantriebs.
Gleichprozentige Regelkennlinie über
motorischen Danfoss Stellantrieb (AME,
NovoCon(R)) umstellbar. AB-QM 4.0
ermöglicht zusammen mit dem
intelligenten Stellantrieb NovoCon(R)
die Integration perfekter Hydraulik in
eine moderne Gebäudeautomation,
Gebäudetechnik 4.0.
Auch als Durchflussregler für
hydraulischen Abgleich ohne Stellantrieb
einsetzbar. Die Einstellung des
Durchflusses erfolgt direkt am Ventil,
Sichtbarkeit der Einstellung jederzeit
von 2 Seiten, auch bei montiertem
Stellantrieb möglich. Maximaler
Durchfluss am Ventil gekennzeichnet.
Verschmutzungsresistente Ventil-
konstruktion durch Polymer-Kegel.
AB-QM 4.0 ist vorgesehen zum Einbau im
Vor- oder Rücklaufür Integrierte
Absperrung schließend bis 16 bar.
Ausführungen mit Innen- oder Außen-
gewinde sowie mit bzw. ohne Messnippel
zur präzisen Durchflussüberprüfung und
Pumpenoptimierung.
Nennweite: DN15 LF
Ausführung: mit Messnippeln
Anschluss: G 3/4 AG
Durchfluss (l/h): 20 - 200
Medientemperatur: -10 bis 95 C
Nenndruck: PN 25
Fabrikat: Danfoss
Typ: AB-QM 4.0
Bestell-Nr.: ---
AB-QM 4.0 / AB-QM Druckunabhängige Regelventile (PICV) DN 15–250
Eine präzise Volumenstromeinstellung gewährleistet stets den richtigen Durchfluss zur richtigen Zeit und minimiert die Pumpenleistung
Kompletter Bereich von DN 15 bis DN 250 für Durchflüsse bis zu 407 m3/h
Erhältlich mit Innen- und Außengewinde für universelle Einsatzmöglichkeiten
Langlebigkeitsprüfungen von Danfoss stellen sicher, dass das AB-QM eine branchenführende Beständigkeit gegen Verkalkung und Verstopfung aufweist
Einfache Fehlersuche durch die stets sichtbare Einstellungsanzeige und die Möglichkeit, den Durchfluss durch Messung an den Messnippeln zu überprüfen
Minimale Hysterese für eine stabile und präzise Temperaturregelung
Zukunftssicher mit einer Reihe von intelligenten Stellantrieben, vorbereitet für die datengesteuerte und optimierte Gebäudetechnik 4.0
Das Danfoss AB-QM ist ein druckunabhängiges Abgleich- und Regelventil (PICV), das hohe Genauigkeit und Langlebigkeit mit marktführender Benutzerfreundlichkeit kombiniert. Das AB-QM ist dafür konzipiert, ein absolut effizientes HLK-System bereitzustellen und gleichzeitig eine termingerechte Projektabwicklung innerhalb des veranschlagten Budgets sicherzustellen. Druckunabhängige Ventile sind Regelventile mit einer automatischen hydraulischen Abgleichfunktion. Ein integrierter Differenzdruckregler sorgt für konstanten Differenzdruck über dem Regelventil und gewährleistet so die volle Ventilautorität und eine automatische Volumenstrombegrenzung. Dank der Kombination aus zwei Funktionen, der Regelung und des automatischen hydraulischen Abgleichs, ist das Danfoss AB-QM eine kostengünstige Lösung für die Herausforderungen, denen sich zukunftsorientierte Konstrukteure von HLK-Systemen stellen. Das AB-QM kann auch in Industriekälteanlagen eingesetzt werden.
Dank folgender Eigenschaften bietet das Danfoss AB-QM niedrigste Gesamtbetriebskosten:
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Druckunabhängiges Regelventil
Werkstoffgüte
sonstige
Druckstufe Artikel
PN 25
Hublänge
4 mm
Geeignet für Flüssigkeiten
Ja
Höhe
75 mm
