Danfoss Plattenwärmeübertrager XB52M-1 MicroPlate, 40 Platten, gelötet
product number
99901636082
manufacturer's product number
004H4524
Order code
DF004H4524
customs tariff number
84195080
Danfoss gelöteter Wärmeübertrager MPHE XB52M-1 40 PN25 G 2 A x 50mm
Description

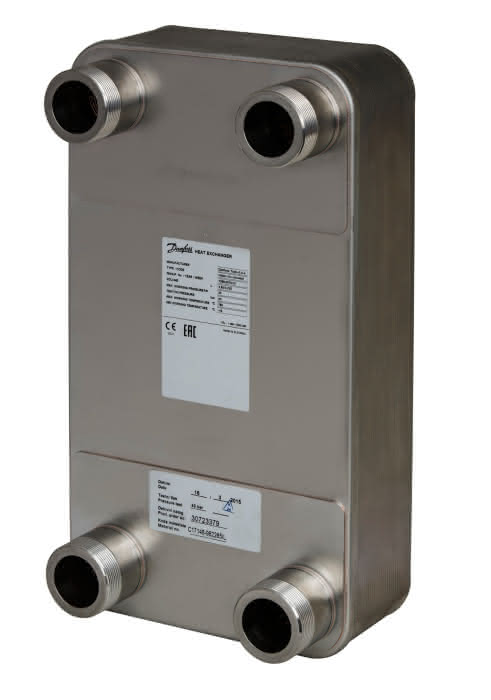

Danfoss Plattenwärmeübertrager XB52M-1 MicroPlate
40 Platten
gelötet
Hersteller: Danfoss
Bestellnummer: ---
40 Platten
gelötet
Hersteller: Danfoss
Bestellnummer: ---
MicroPlate – Plattenwärmeübertrager (MPHE): XB52
Energie- und Kosteneinsparungen
bessere Wärmeübertragung
geringerer Druckverlust
flexiblerer Aufbau
längere Lebensdauer
MicroPlate – Plattenwärmeübertrager – eine revolutionäre Technologie von Danfoss Durch ihre einzigartige Plattenprägung übertragen die MPHE Wärme effizienter als alle bisherigen Wärmeübertragermodelle.
Vorteile:
XB52 ist ein kupfergelöteter Wärmeübertrager, der für Fernwärme-, Fernkälte- und andere Heizungsanwendungen konzipiert und konfiguriert wurde. Die Wärmeübertrager XB52 sind mit der Plattenprägung M sowie als 1-Kreis- (mit vier Anschlüssen) und 2-KreisAusführung (mit sechs Anschlüssen) erhältlich. Wärmeübertrager können mithilfe der DanfossBerechnungssoftware „Hexact“ ausgelegt werden, die unter hexact.danfoss.com heruntergeladen werden kann.
Zulassung: Druckgeräte-Richtlinie (DGRL).
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Plattenwechsler Zentralheizung
Werkstoff
rostfreier Stahl
Ausführung
gelötet
Werkstoff Lotmaterial
Kupfer
Volumenstrom Primär
150 m³/h
Volumenstrom Sekundär
150 m³/h
Max. Arbeitsdruck
25 bar
Max. Druckdifferenz bei 20 °C
25 bar
Max. Vorlauftemperatur
180 °C
Temperatur sekundär
180 °C
Höhe
462 mm
Breite
256 mm
Tiefe
256 mm
Mittenabstand Anschlüsse
379 mm
Anzahl der Platten
40
Primäreranschluss
Außengewinde
Nenndurchmesser Primäreranschluss
2 Zoll (50)
Sekundäreranschluss
Außengewinde
Nenndurchmesser Sekundäreranschluss
2 Zoll (50)
Geeignet für Dämmschale
Ja
Mit Dämmschale
Nein
Seitliche Anschlussmöglichkeit
Ja
Wärmetauscher vollversiegelt
Ja
