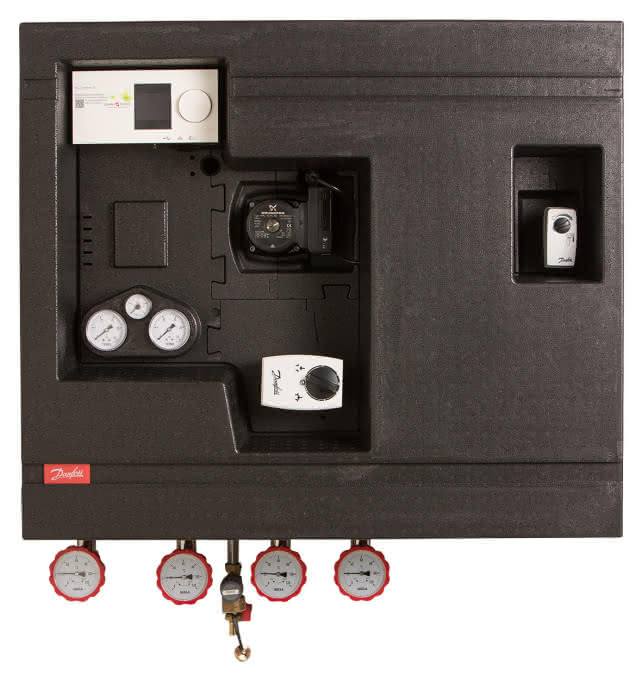

Danfoss Hausstation Compact 28 VX-FI, 3 HWP, AVQM, 65 kW, ECL310/A237

product number

99901842419

manufacturer's product number

144H2005

Order code

DF144H2005

assembly time (Bürgerle)

1 Std 49 Min

customs tariff number

84195080

Danfoss Hausstation Compact 28 VX-FI, 3 HWP, AVQM, 65 kW, ECL310/A237

I expect this product to be shown by searching for the follwing term:

output

1 Stück

Description

General

Marketing text

Instructions for use

Danfoss Indirekte Hausstation im größeren Leistungsbereich

Typ: Termix Compact 28 VX-FI HWP ECL310/A237 Typ 3 inkl. Wärmedämmhaube Art.-Nr.: ---

Ausführung

Fernwärme-Hausstation in kompakter Bauweise zur Wandmontage. Einen indirekten Heizkreis (hydraulische Netztrennung) und primärseitiger Anschluss für Trinkwassererwärmung. Alle Rohre aus Edelstahl mit flachdichtenden Verschraubungen. Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung. Station entsprechend DIN4747, komplett auf verzinkter Grundplatte montiert und elektrisch verdrahtet. Anschluss an Fernwärmenetz und Hausanlage wahlweise von unten oder oben möglich. Komplett wärmegedämmt für sehr niedrige Wärmeverluste. Primärseite 2 Absperrarmaturen mit integriertem Thermometer (Rp1", IG) (lose beigelegt) 2 Manometer mit Kugelhahn 1 Schmutzfänger 1 Volumenstromregler mit Stellventil und elektrischem Stellantrieb als Kombiventil ohne Notstellfunktion Fabrikat: Danfoss Typ: AVQM/AMV20, DN20 kvs 6,3 Anschluss Trinkwassererwärmung (primärseitig) 1 Durchgangsventil mit elektrischem Stellantrieb Fabrikat: Danfoss Typ: VS 2/AMV150, DN15, kvs 1,6 1 Differenzdruckregler mit einstellbarem Differenzdrucksollwert Fabrikat: Danfoss Typ: AVPL, DN15 kvs 1,6 Wärmeübertrager Dichtungsloser Plattenwärmetauscher aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Starkwandige, flachdichtende Gewindeanschlüsse. Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE geprüft gem. Druckgeräterichtlinie 97/23/EG (PED). Fabrikat: Danfoss Typ: Typ: XB 37H-30 Sekundärseite 1 Füll- und Entleerungsventil mit Membran-Sicherheitsventil 3.0 bar, Ausblasleitung bauseits (lose beigelegt) 1 Manometer 1 Entlüftung Heizkreis 1 2 Absperrarmaturen mit integriertem Thermometer (Rp 1", IG) (lose beigelegt)

1 drehzahlgeregelte Hocheffizienz-Umwälzpumpe Fabrikat: Grundfos Typ: UPML 25-95 1 Schmutzfänger im Rücklauf Witterungsgeführte Regelung Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen.

1 Elektronischer Regler Fabrikat: Danfoss Typ: ECL Comfort 310 Appl.: A237

Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit beleuchtetem grafischem Display, für direkt oder indirekt angeschlos-sene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen. Softwarevorgabe über intelligente Applikationsschlüssel. Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung. Datenbus RS485 (intern) für Fernbedienungseinheiten, Zusatzmodule oder den Einsatz als Master oder Slave in einer Master-Slave-Folgeregelung. Anbindung des Reglers an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im gesamten Fernwärmenetz möglich. Erfassung sämtlicher Prozessdaten der Station ermöglicht eine ganzheitliche Betriebsüberwachung des gesamten Fernwärmesystems, der Versorgungstemperaturen, der Rücklauftemperaturen über den digitalen Zwilling. Möglichkeit des Alarmmanagement der Alarme direkt aus den Reglern, spezifisch generierte Informations-, Warn- und Alarmmeldungen und Auflistung aller aktueller und historischen Warn- und Alarmmeldungen.

6 Fühlereingänge Pt1000 4 frei konfigurierbare Eingänge 0-10V oder Pt1000 1 Impulseingang 3 Triac-Ausgänge für Stellantriebe 6 Relaisausgänge für Umwälzpumpen 1 USB-Serviceschnittstelle 1 Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung 1 M-Bus-Schnittstelle 1 TCP/IP-Schnittstelle für Zugriff über das Internet (Fernwartung)

1 Außentemperaturfühler Pt1000 (lose beigelegt) Fabrikat: Danfoss Typ: ESMT 2 Anlegetemperaturfühler Pt1000 als Vorlauffühler bzw. Rücklauftemperaturbegrenzung 1 Universal-Kabeltemperaturfühler Pt1000 für Trinkwassererwärmung (lose beigelegt) Fabrikat: Danfoss Typ: ESMB

Technische Daten

Leistung (kW): 65

Primär / Sekundär bei max. Volumenstrom (m³/h): 1,72 / 2,27

und Druckverlust (kPa): 34 /

Druckstufe: PN16

FW-Netz, max. Differenzdruck (bar): 12

FW-Netz, max. Vorlauftemperatur (C): 110

Elektrischer Anschluss: 230V AC

Abmessungen (H/B/T) (mm): 890/905/400

Gewicht (kg): 59

Termix Compact 28 VX - FI
Indirekte Übergabestation mit Komplett-Wärmedämmung im größeren Leistungsbereich

Heizung
Die Termix Compact 28 VX-FI ist eine komplett wärmegedämmte indirekte Nah- und Fernwärmekompaktstation für die Wärmeerzeugung in großen Gebäuden wie Sportzentren, Schulen und Wohnblöcken. Mit optimaler Sicherheit, e zienter Wärmeübertragung und wartungsfreundlicher Konstruktion. Sie eignet sich für Anwendungen, die einen Wärmeübertrager erfordern oder für vorhandene Hausinstallationen, die sich bei der Umstellung auf Fernwärme nicht für einen direkten Anschluss eignen. Es ist möglich einen Warmwasserspeicher anzuschließen.

Effizienter Wärmeübertrager
Die Übergabestation ist mit einem ezienten Plattenwärmeübertrager ausgestattet, der für eine optimale Wärmeübertragung sorgt und maximalen Komfort sowie herausragende Wirtschaftlichkeit bietet.

Mehrere Varianten
Die Termix Compact 28 VX-FI ist mit einem Wärmeübertrager für die Raumheizung, einem Kombivenil AVQM oder Durchgangsventil und Differenzdruckregler, einer Pumpe, einer elektronischen Regelung des Heizkreises sowie einem direkten Ausgang für einen Warmwasserspeicher aus gestattet. Der elektronische Regler ist werksseitig voreingestellt. Die elektrischen Komponenten sind vorverdrahtet. Es wird empfohlen, die dynamischen Abgleichventile in den Gebäudesträn gen des Heizungsvorlaufs und im Rücklauf des Heizsystems unmittelbar vor der Einheit zu installieren. Die Termix Compact 28 VX-FI wird in Standardausführungen hergestellt:

VX-FI mit Wärmeübertrager für indirekten Heizbetrieb und PWH-Anschlussmöglichkeiten (primärseitig)

VX-FI HWP mit Wärmeübertrager für indirekten Heizbetrieb und PWH-Anschlüsse mit Speicherregelung (primärseitig)

VX-FI HWS mit Wärmeübertrager für indirekten Heizbetrieb und PWH-Anschlüsse mit Speicherregelung (sekundärseitig)

Flexible Lösung
Der Rohranschluss kann sowohl von oben als auch von unten erfolgen, was diese Lösung äußerst flexibel macht. Gleichzeitig bietet sie eine platzsparende Bauweise und eine zeitsparende Installation.

Minimaler Wärmeverlust
Über die vollständige Wärmedämmung der Einheit wird ein minimaler Wärmeverlust sichergestellt.

Zuverlässig und einfach zu installieren
Die Termix Compact 28 VX-FI ist betriebssicher. Dieses hochwertige Produkt aus Dänemark lässt sich einfach installieren und schnell in Betrieb nehmen.

EIGENSCHAFTEN UND VORTEILE:

Komplett wärmegedämmt

Anschlussmöglichkeit oben oder unten

Übergabestationen im größeren Leistungsbereich

Indirekter Heizbetrieb

Elektronische Regelung für Heizung und Trinkwarmwasser

Funktioniert unabhängig von Differenzdruck und Vorlauftemperatur

Rohre und Plattenwärmeübertrager sind aus rostfreiem Edelstahl

Integrierte Speicherregelung (Option)
