Dallmer GmbH+Co.KG Sanitärtechnik

Dachablauf SuperDrain 64 PVC, DN 70

product number

30112596569

manufacturer's product number

671189

Order code

DM671189

customs tariff number

39229000

DALLMER Dachablauf SuperDrain 64 PVC, DN 70

I expect this product to be shown by searching for the follwing term:

output

1 Stück

Description

General

Instructions for use

DALLMER Dachablauf SuperDrain 64 PVC, DN 70
nach DIN EN 1253
Für den Einbau in Dachentwässerungsanlagen mit Druckströmung. Wärmegedämmtes Ablaufgehäuse mit: Flansch mit extra breiter Klebefläche zum Heißluft- oder Quellschweissen von PVC-Dachbahnen, SuperDrain-Einsatz, Laubfangkorb, Bauschutzrost. Ablaufstutzen: DN 70 seitlich, 3° abgewinkelt. Ablaufleistung bei 35/55 mm Stauhöhe: 9,15/18,4 l/s. Material: PVC, UV-stabilisiert.

Dachabflusstrichter Unterdrucksystem

Auslassrichtung

horizontal

downloads and BauDocs

all

Offer

Project preparation

Project handover

DatenblattDallmer_4001636671189_760398311.pdf (372 kB)

InstallationshinweiseDallmer_4001636671189_2055344380.pdf (6.8 MB)

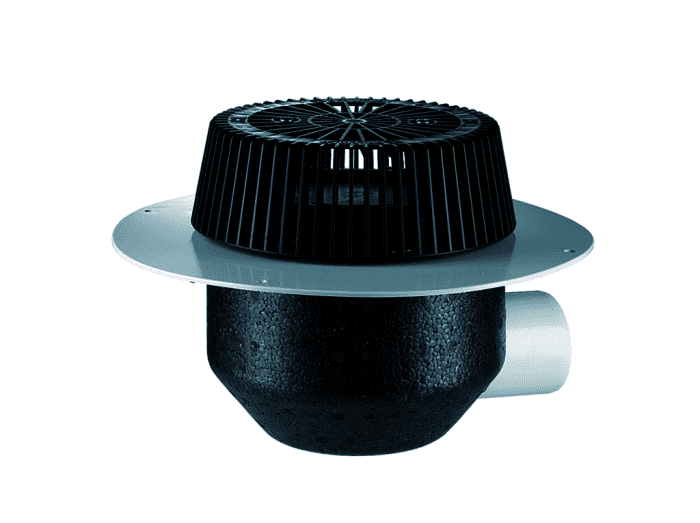

Fotorealistisches Farb-BildDallmer_4001636671189_2449866546.jpg (45 kB)

Fotorealistisches Farb-BildDallmer_4001636671189_1665111835.tif (2.6 MB)

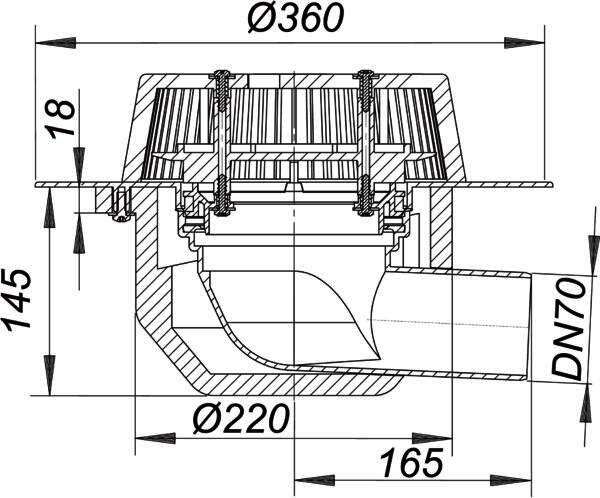

Vermaßte StrichzeichnungDallmer_4001636671189_438145197.jpg (45 kB)

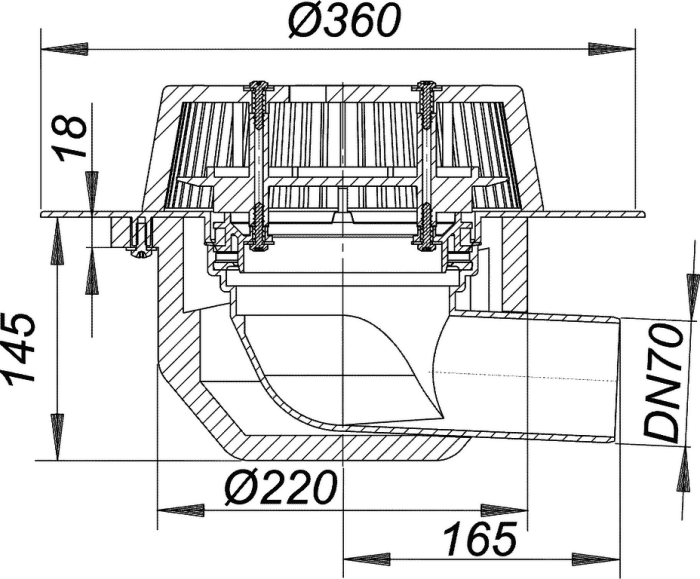

Vermaßte StrichzeichnungDallmer_4001636671189_1326621621.eps (554 kB)

CAD 2D DraufsichtDallmer_4001636671189_340639212.dxf (691 kB)

Deeplink Herstellerseite

Datenblatt3696002661.pdf (371.64 kB)

Datenblatt3696002661.pdf (371.57 kB)

Datenblattdldb671189.pdf (792.37 kB)

Datenblattdldb671189.pdf (792.37 kB)

Montageanleitungdlma348671165d05.pdf (403.98 kB)

Montageanleitungdlma348671165d05.pdf (403.98 kB)

Montageanleitungdlma848000079d01.pdf (6.77 MB)

Montageanleitungdlma848000079d01.pdf (6.77 MB)
