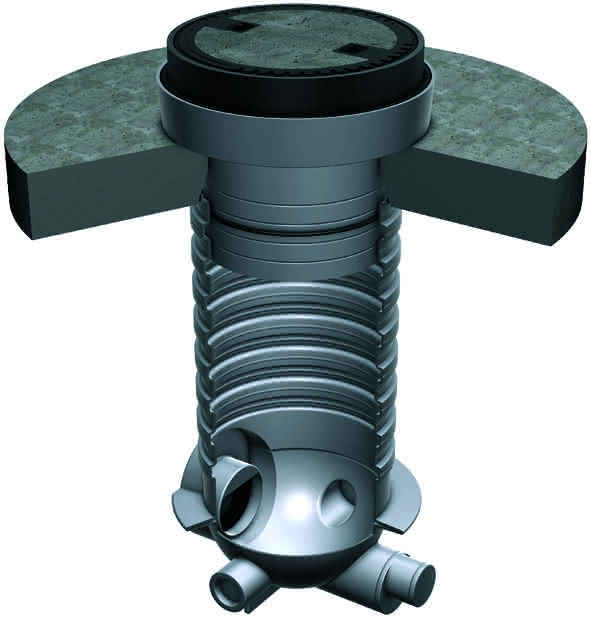

ACO Probenahmeschacht D400 DN150 e = 159

ACO Probenahmeschacht zum Einbau ins Erdreich Kl. D400,
DN/OD 160 mit Lastverteilerplatte für Schwerlastverkehr SLW
60,

für waagerechte Rohrleitungen nach Abscheideranlagen, für
Zulauftiefen T von 540 bis 2110mm (für Zulauftiefe 1400mm -
1840mm wird 1x und für Zulauftiefe 1840mm - 2110mm wird 2x
Verlängerungsstück 3300.13.00 benötigt), aus PE-HD, in runder Bauform, mit:

Grundkörper mit Muffendichtung (Werkstoff NBR) am Zulauf und
Rohrspitzende am Ablauf, je für Anschlussrohre mit
Außendurchmesser DN/OD 160mm,

Zwischenstück 650mm hoch, zum bauseitigen Anpassen der
Einbautiefe (alle 45mm Schnittkerben), an Grundkörper
anrotiert.

Aufsatzstück mit Dichtung stufenlos höhenverstellbar, als
Übergang des Zwischenstückes bzw. zur Aufnahme der
Abdeckung,

Auftriebssicher bis OK Gelände,

Abdeckung geruchdicht, Kennmaß 450 / Klasse D400 mit
Aushebeschlüssel

inkl. Lastverteilerplatte 1300 x 150 mm hoch (nur für
Belastungsklasse D 400 erforderlich)

System ACO

Gefällesprung Zu- und Ablauf 159mm
Zulauf und Ablauf DN/OD 160
Zulauftiefe T variabel von 540 - 2110mm
Gewicht 533 kg
schwerstes Einzelteil 400 kg
