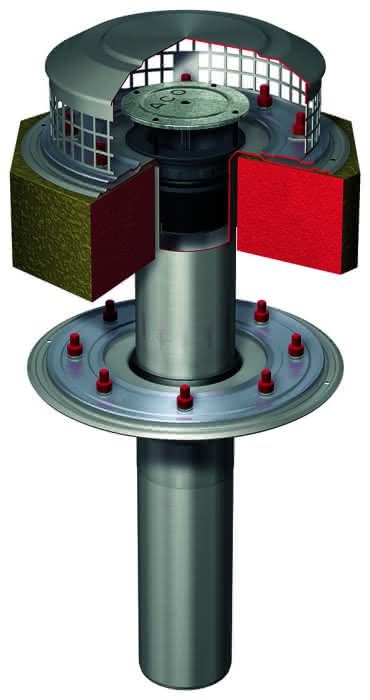

ACO Flachdachablauf Spin V2A DN70/90 Grad/2-tlg/Kiesf. V2A
product number
99901277403
manufacturer's product number
1322.27.60
Order code
PV13222760
assembly time (Bürgerle)
1 Std 6 Min
customs tariff number
73269098
ACO Flachdachablauf Spin V2A DN70/90 Grad/2-tlg/Kiesf. V2A Brandschutz/ Steinwolle ohne Dichtungsbahn
Description
ACO Brandschutz-Flachdachablauf Spin DN 70, 2-teilig,
gedämmt, Werkstoff 1.4301, Stutzenneigung 90Gr. (senkrecht),
mit Pressdichtungsflansch nach DIN EN 1253,
bestehend aus:
1 x Ablaufkörper Oberteil DN 70 - 0174.47.30
1 x Ablaufkörper Unterteil DN 70 - 0174.47.15
1 x Brandschutz-Einsatz - 7034.20.14
1 x Hitzeschild - 0174.77.97
1 x Kiesfangaufsatz aus Edelstahl - 0174.46.63
2 x Dämmkörper aus Steinwolle - 0174.46.57
gedämmt, Werkstoff 1.4301, Stutzenneigung 90Gr. (senkrecht),
mit Pressdichtungsflansch nach DIN EN 1253,
bestehend aus:
1 x Ablaufkörper Oberteil DN 70 - 0174.47.30
1 x Ablaufkörper Unterteil DN 70 - 0174.47.15
1 x Brandschutz-Einsatz - 7034.20.14
1 x Hitzeschild - 0174.77.97
1 x Kiesfangaufsatz aus Edelstahl - 0174.46.63
2 x Dämmkörper aus Steinwolle - 0174.46.57
--- ACO Flachdachablauf Spin V2A
kein Verwendungshinweis nötig
Bodenablauf mit 1 Anschluss
Material Bodenabfluss
rostfreier Stahl
Werkstoffgüte Bodenablauf
Edelstahl 304 (1.4301)
Nenndurchmesser
DN 70
Richtung Auslass
vertikal
Gesamthöhe
500 mm
Gesamtlänge
530 mm
Gesamtbreite
530 mm
