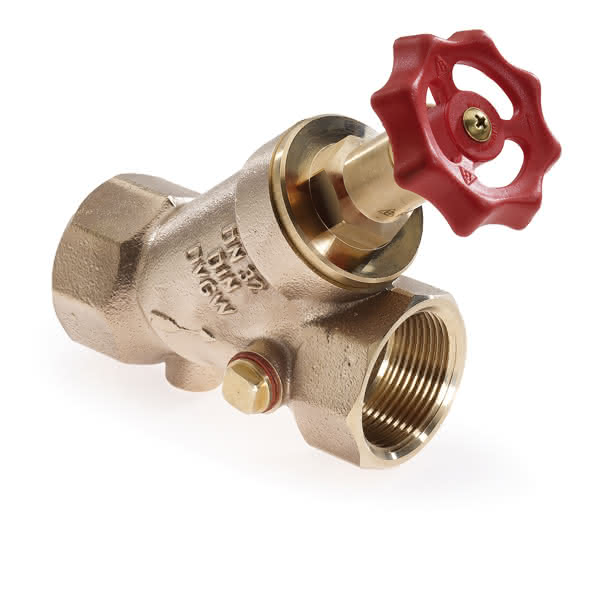

comfort-Freistromventil nichtsteigend beidseitige Stopfen DN 20 (3/4") Rotguss
Artikelnummer
20124561312
Werksnummer
8900516
Bestell-Code
COMFSVNS20R
Montagezeit (Bürgerle)
20 Min
Zolltarifnummer
84818079
Paketfähig
Ja
comfort-Rotguß-Freistromventil DIN 3502 mit IG mit beidseitiger Entleerungsbohrung sowie 2 Stopfen DN 20 3/4"
Beschreibung
Produkteigenschaften
- Eingang: Rp-Innengewinde nach DIN EN 10226-1
- Ausgang: Rp-Innengewinde nach DIN EN 10226-1
- Druckstufe: PN16
- Schallschutzzulassung: Klasse 1 (für Nenngrößen DN15 – DN32)
- DIN-DVGW Zertifikat: DN15 – DN50
- nichtsteigende Spindel
- ohne Entleerung / mit Entleerung inkl. G 3/4“ Schlauchanschluss
- mit EPDM Flachdichtung
- totraumfreies Rotguss Fettkammeroberteil
- Eingang: Rp-Innengewinde nach DIN EN 10226-1
- Ausgang: Rp-Innengewinde nach DIN EN 10226-1
- Druckstufe: PN16
- Schallschutzzulassung: Klasse 1 (für Nenngrößen DN15 – DN32)
- DIN-DVGW Zertifikat: DN15 – DN50
- nichtsteigende Spindel
- ohne Entleerung / mit Entleerung inkl. G 3/4“ Schlauchanschluss
- mit EPDM Flachdichtung
- totraumfreies Rotguss Fettkammeroberteil
Funktionsbeschreibung
Die Rotguss-Freistromventile dienen zum Absperren von Trinkwasserinstallationen bei Reparaturen
oder Wartungsarbeiten. Im Auslieferungszustand sind die Armaturen vollständig geöffnet. Durch das
Drehen am Handrad im Uhrzeigersinn werden die Ventile abgesperrt und die Wasserversorgung
gestoppt. Um den vollen Durchfluss wieder herzustellen ist das Drehen am Handrad entgegen dem
Uhrzeigersinn bis zum Anschlag erforderlich.
Die Rotguss-Freistromventile dienen zum Absperren von Trinkwasserinstallationen bei Reparaturen
oder Wartungsarbeiten. Im Auslieferungszustand sind die Armaturen vollständig geöffnet. Durch das
Drehen am Handrad im Uhrzeigersinn werden die Ventile abgesperrt und die Wasserversorgung
gestoppt. Um den vollen Durchfluss wieder herzustellen ist das Drehen am Handrad entgegen dem
Uhrzeigersinn bis zum Anschlag erforderlich.
Kein Verwendungshinweis vorhanden.
Spezifikationen
Kontur Kode
sonstige
Winkel der Spindel
42 °
Geeignet für Gase
Nein
Werkstoffgüte
Messing, entzinkungsbeständig (DZR)
Nenninnendurchmesser
DN 20
Rohraußendurchmesser alle Anschlüsse
26,44 mm
Bedienung
Handrad
Material primäre Spindeldichtung
EPDM
Mit Kupplungsanschluss 1
Nein
Oberfläche
unbehandelt
Mit Kupplungsanschluss 2
Nein
Selbstverschließend
Nein
Druckstufe Artikel
PN 16
Spindel und/oder Handrad ansteigend
Nein
Max. Druckunterschied bei 20 °C
10 bar
Dichtung
Gummi
Rechtwinklige Ausführung
Nein
Mit Rückstromsicherung
Nein
Geeignet für Dampf
Nein
Max. Mediumtemperatur (Dauerbetrieb)
65 °C
Min. Mediumtemperatur (Dauerbetrieb)
5 °C
Länge Anschluss 1
16,3 mm
Arbeitslänge Anschluss 1
16,3 mm
Freistrom
Ja
Druckstufe Flansch
sonstige
Länge Anschluss 2
16,3 mm
Mit Standanzeiger
Nein
Arbeitslänge Anschluss 2
16,3 mm
Federschließend (NC)
Nein
Kopfstücktyp
geschraubt
Ventilwinkel
42 °
Federöffnend (NO)
Nein
Länge Handgriff/Durchmesser Handrad
50 mm
Anschluß Bedienung
sonstige
Nennbaugröße
DIN
Höhe Handgriff/ Handrad
80 mm
Geeignet für Flüssigkeiten
Ja
Ausführung des Ventils
sonstige
Mit Entleerventil
Nein
Balgventil
Nein
Serie
comfort WASSER
