Wolf Bundringe DN160 für CWL-F-300 (2 St)
Wolf Luftverteiler DN160 für CWL-F-300 9 Stutzen 50x100 m.5 Rohrkappen,2577608
Artikelnummer
66124148314
Werksnummer
2577608
Bestell-Code
WO2577608
Montagezeit (Bürgerle)
1 Std 12 Min
Zolltarifnummer
73229000

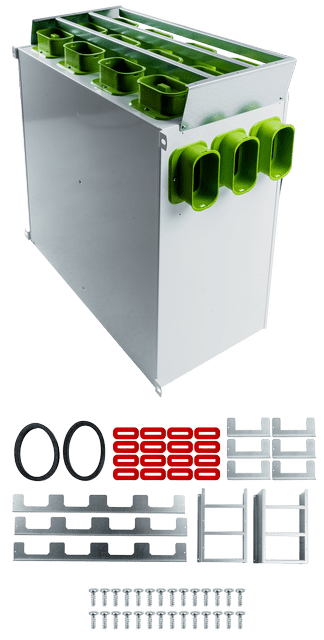

Wolf Luftverteiler DN160 für CWL-F-300 2x9 Stutzen 50x100 mit 5 Rohrkappen
Beschreibung
Kombinierter Luftverteiler- und Sammler inkl. Schalldämmelementen aus Metall in weiß (RAL 9010) gepulverter Ausführung zum Anschluss von Flachkanalsystem 9x 50x100. Besonders flache Konstruktion zur einfachen Kombination mit Flachgerät CWL-F-300 Excellent.
Jeweils 9 Stutzen 50x100 für Zu- und Abluft mit je 5 Verschlusskappen
Länge (ohne Stutzen: 600 mm
Breite (ohne Stutzen): 642 mm
Höhe: 312 mm
Hinweis: über Bundringe (1800444) kann der Verteiler an das ISO-Rohrsystem DN 160 und weitere Geräte angeschlossen werden
Fabrikat: Wolf GmbH
Artikel-Nummer: ---
Jeweils 9 Stutzen 50x100 für Zu- und Abluft mit je 5 Verschlusskappen
Länge (ohne Stutzen: 600 mm
Breite (ohne Stutzen): 642 mm
Höhe: 312 mm
Hinweis: über Bundringe (1800444) kann der Verteiler an das ISO-Rohrsystem DN 160 und weitere Geräte angeschlossen werden
Fabrikat: Wolf GmbH
Artikel-Nummer: ---
Wolf Luftverteiler DN160 für CWL-F-300 2x9 Stutzen 50x100 mit 5 Rohrkappen
Kombinierter Luftverteiler- und Sammler inkl. Schalldämmelementen aus Metall in weiß (RAL 9010) gepulverter Ausführung zum Anschluss von Flachkanalsystem 9x 50x100. Besonders flache Konstruktion zur einfachen Kombination mit Flachgerät CWL-F-300 Excellent.
Jeweils 9 Stutzen 50x100 für Zu- und Abluft mit je 5 Verschlusskappen
Länge (ohne Stutzen: 600 mm
Breite (ohne Stutzen): 642 mm
Höhe: 312 mm
Hinweis: über Bundringe (1800444) kann der Verteiler an das ISO-Rohrsystem DN 160 und weitere Geräte angeschlossen werden
Fabrikat: Wolf GmbH
Artikel-Nummer: ---
Dichtring 50x100 notwendig! Wird der Multiverteiler nicht direkt am Gerät montiert, sind Bundringe erforderlich.
Luftverteilkasten
Luftzufuhr
Ja
Abluft
Ja
Ausführung des Gehäuses
Abzweigungsteil
Werkstoff
Kunststoff
Werkstoffgüte
sonstige
Oberflächenschutz
sonstige
Nenndurchmesser Hauptkanal
sonstige
Anschluss Hauptkanal
sonstige
Anzahl der Abzweige
20
Form der Abzweigungen
Luftkanal oval
Anschluss Abzweigungen
sonstige
Nennhöhe Kanal Abzweigungen
50 mm
Nennbreite Kanal Abzweigungen
100 mm
Länge
834 mm
Breite
311,5 mm
Höhe
696 mm
Mit Inspektionsöffnung und Deckel
Nein
Anschluss von unten
Nein
Einbettbar in Beton
Nein
Max. Luftmenge
300 m³/h
