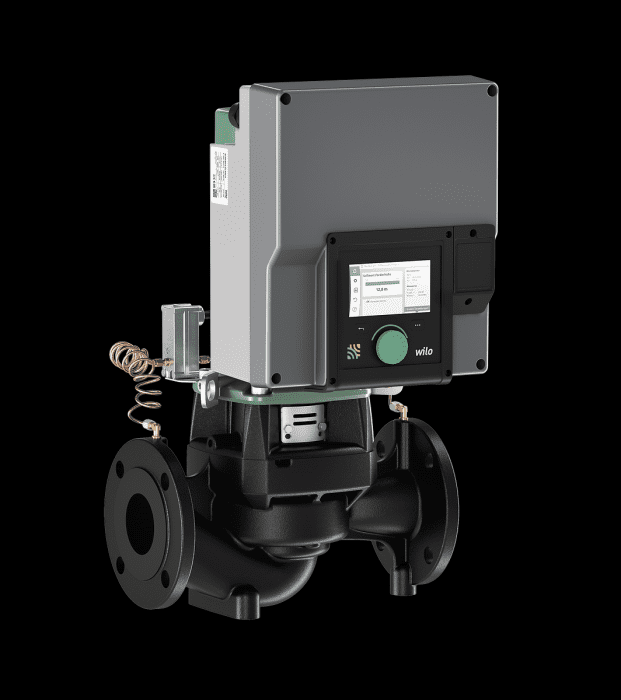

Wilo Trockenläufer-Hocheffizienz-Einzelp Stratos GIGA2.0-I 100/1-20/3,0 ,DN100

Hocheffizienz-Inlinepumpe mit EC-Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2, hydraulischem Mindesteffizienzindex MEI = 0,7 und elektronischer Leistungsanpassung in Trockenläufer-Bauart. Die Pumpe ist ausgeführt als einstufige Niederdruckkreiselpumpe mit Flanschanschluss und Gleitringdichtung. Die Stratos GIGA2.0-I ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen konzipiert.
Konstruktion:
Einstufige Niederdruck-Kreiselpumpe mit ungeteilter Welle in Blockbauweise
Spiralgehäuse in Inline-Bauart (Saug- und Druckstutzen mit gleichen Flanschen in einer Linie)
Flansche PN 16 - nach EN 1092-2
Druckmessanschlüsse (R 1/8) für angebauten Differenzdruckgeber (Ausführung ...-R1 ohne Differenzdruckgeber)
Pumpengehäuse und Motorflansch serienmäßig mit Kataphoresebeschichtung
Gleitringdichtung für die Wasserförderung bis Tmax. = +140°C. Bis T = +40°C ist eine Glykolbeimischung von 20% bis 40% Volumenanteil zulässig. Bei Wasser-Glykol Gemischen mit Anteilen Glykol >40% bis max. 50% Volumenanteil und einer Medientemperatur von >+ 40°C bis max. +120°C oder anderen von Wasser abweichenden Medien ist eine alternative Gleitringdichtung vorzusehen. Bei Verwendung von Wasser-Glykol-Gemischen wird generell der Einsatz einer S1 Variante mit entsprechender Gleitringdichtung empfohlen.
Anschlussspannungen:
3~440 V ±10% 50/60 Hz; 3~400 V ±10% 50/60 Hz; 3~380 V -5 % +10 % 50/60 Hz
Variante M-: 1~220 V ... 240 V (±10%), 50/60 Hz
Erfüllung der Elektromagnetischen Verträglichkeit ohne zusätzliche Maßnahmen
Störaussendung für Wohnbereich gemäß EN 61800-3:2018
Störfestigkeit für Industriebereich gemäß EN61800-3:2018
Regelarten:
Permanente, automatische Leistungs-Anpassung an den Anlagenbedarf ohne Sollwertvorgabe Wilo-Dynamic Adapt plus (Werkseinstellung).
Konstante Temperatur (T-const.)
Konstante Differenztemperatur (dT-const.)
Bedarfsgerechte Volumenstromoptimierung der Zubringerpumpe durch Vernetzung und Kommunikation mit mehreren Sekundär-Pumpen (Multi-Flow Adaptation).
Konstanter Volumenstrom (Q-const.)
Variabler Differenzdruck (dp-v) mit der Option der nominellen Betriebspunkteingabe Q und H
Konstanter Differenzdruck (dp-c)
Differenzdruckregelung dp-c an einem entfernten Punkt im Rohrnetz (Schlechtpunktregelung)
Konstante Drehzahl (n-const.)
Benutzerdefinierte PID-Regelung
Funktionen:
Auswahl des Anwendungsbereichs im Einstellungsassistenten
Wärmemengenerfassung
Kältemengenerfassung
Einstellbare Volumenstrombegrenzung durch QLimit-Funktion (Qmin. und Qmax.)
Betriebsarten Doppelpumpe: Haupt-/Reservebetrieb, wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v
Automatische Abschaltung der Pumpe bei Null-Durchfluss-Erkennung (No-Flow Stop)
Umschaltung zwischen Heiz- und Kühlbetrieb (automatisch, extern oder manuell)
Speichern und Wiederherstellen der konfigurierten Pumpeneinstellungen (3 Wiederherstellungspunkte)
Anzeige des aktuellen Betriebspunkts im hydraulischen Kennfeld
Korrektur von viskosen Fördermedien über Anpassung der Viskosität und Dichte
Störmeldungs-/Warnmeldungsanzeige in Klartext inklusive Abhilfeempfehlung
Integrierter Motorvollschutz
Anzeige im "Home-Screen" des graphischen Displays:
Aktuell eingestellte Regelungsart
Aktueller Sollwert
Aktueller Volumenstrom (nur bei angeschlossenem Differenzdrucksensor)
Aktuelle Medientemperatur (nur bei angeschlossenem Temperatursensor)
Aktuelle Leistungsaufnahme
Kumulierter elektrischer Verbrauch
Ausführung:
4 konfigurierbare analoge Eingänge : 0-10V, 2-10V, 0-20mA, 4-20mA und handelsüblicher PT1000 (nur an zwei analogen Eingängen); Spannungsversorgung mit +24 V DC
2 konfigurierbare digitale Eingänge (Ext. OFF, Ext. Min, Ext. Max, Heizen/Kühlen, Manuelle Übersteuerung (Gebäudeautomation abgekoppelt), Bediensperre (Tastensperre und Fernbedienungs-Konfigurationsschutz))
2 konfigurierbare Melderelais für Betriebs- und Störmeldungen
Steckplatz für Wilo-CIF-Module mit Schnittstellen für Gebäudeautomation GA (Optionales Zubehör: CIF-Module Modbus RTU, BACnet MS/TP, LON, PLR, CAN)
Wilo Net als Wilo-Systembus zur Kommunikation von Wilo-Produkten untereinander, z.B. Multi-Flow Adaptation; Doppelpumpenbetrieb und Wilo-Smart Gateway
Automatischer Notbetrieb bei besonderen Zuständen (Pumpendrehzahl definierbar) z.B. bei Ausfall der Buskommunikation oder von Sensorwerten
Drehbares graphisches Farb-Display (4,3 Zoll) mit Bedienung über Ein-Knopf-Handbedienebene
Bluetooth-Schnittstelle über Wilo-Smart Connect Modul BT
Auslesen und Einstellen von Betriebsdaten sowie z.B. Erstellen eines Inbetriebnahmeprotokolls über Bluetooth-Schnittstelle mittels Wilo Assistant App
Doppelpumpenmanagement integriert (Doppelpumpen sind fertig verdrahtet), bei Verwendung von 2 Einzelpumpen als Doppelpumpeneinheit, Verbindung über WILO Net
Kabelbrucherkennung bei analogem Signal (in Verbindung mit 2-10V oder 4-20mA)
Zeitstempel für Fehler/Warnungen und historische Betriebsdaten
Permanenter Betriebsdatenspeicher
Serienmäßige Kondensatablaufbohrungen im Motorgehäuse (bei Auslieferung verschlossen)
Entlüftungsventil an der Laterne
Lieferumfang:
Pumpe
Wilo-Smart Connect Modul BT
Kabelverschraubungen mit Dichteinsätzen
Montageanleitung (Kurzfassung) und Konformitätserklärung
Zubehör (muss gesondert bestellt werden):
3 Konsolen mit Befestigungsmaterial für Fundamentaufbau
Blindflansche für Doppelpumpengehäuse
Montagehilfe für Gleitringdichtung (inkl. Montagebolzen)
Zur Anbindung an die Gebäudeautomation:
CIF-Modul PLR
CIF-Modul LON
CIF-Modul BACnet MS/TP
CIF-Modul Modbus RTU
CIF-Modul CANopen
CIF-Modul Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
Anschluss M12 RJ45 CIF Ethernet
Differenzdruckgeber DDG 2 ... 10V
Differenzdruckgeber DDG 4 ... 20mA
Temperatursensor PT1000 AA
Fühlerhülsen für den Einbau von Temperatursensoren in die Rohrleitung
