Wilo Nassläufer-Hocheffizienzpumpe Varios PICO-STG 15/1-13, G1, 1x230V, 75W
Artikelnummer
99900885329
Werksnummer
4232746
Bestell-Code
WI4232746
Modell
15/1-13
Montagezeit (Bürgerle)
38 Min
Zolltarifnummer
84137030
Varios PICO-STG 15/1-13, G 1 (PN 10), G 1 (PN 10), 55 W, 75 W
Beschreibung
Hocheffizienzpumpe Wilo-Varios PICO-STG, elektronisch geregelt. Wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss, blockierstromfester Synchronmotor nach ECM-Technologie und integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung. Einsetzbar für alle Heizungs- und Klimaanwendungen, sowie für Solaranlagen.
Serienmäßig mit:
Vorwählbare Regelungsarten zur optimalen Lastanpassung:

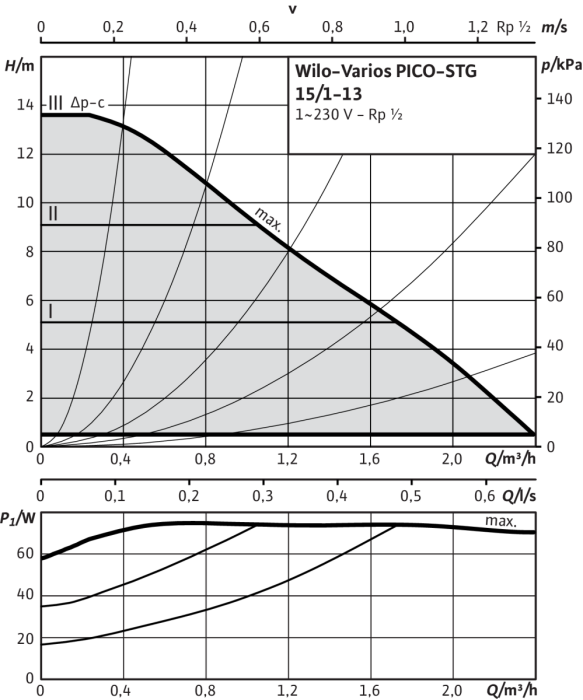

Differenzdruck constant (?p-c), 3 vordefinierte Kennlinien

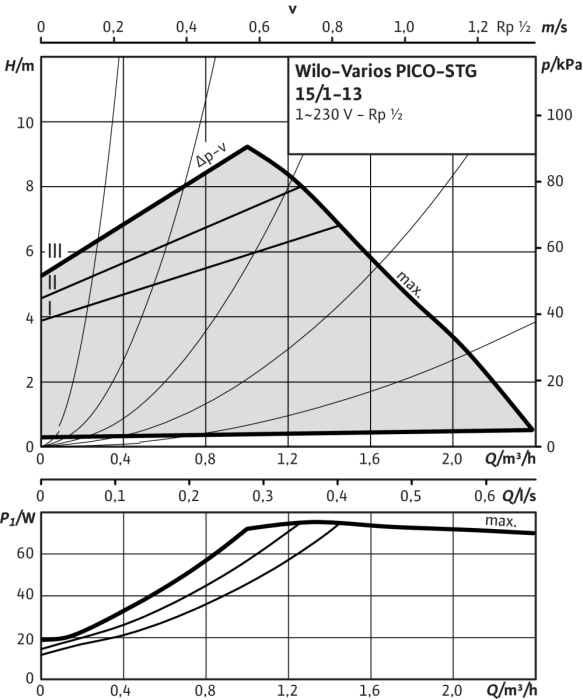

Differenzdruck variabel (?p-v), 3 vordefinierte Kennlinien
Konstant-Drehzahl (3 Drehzahlstufen)

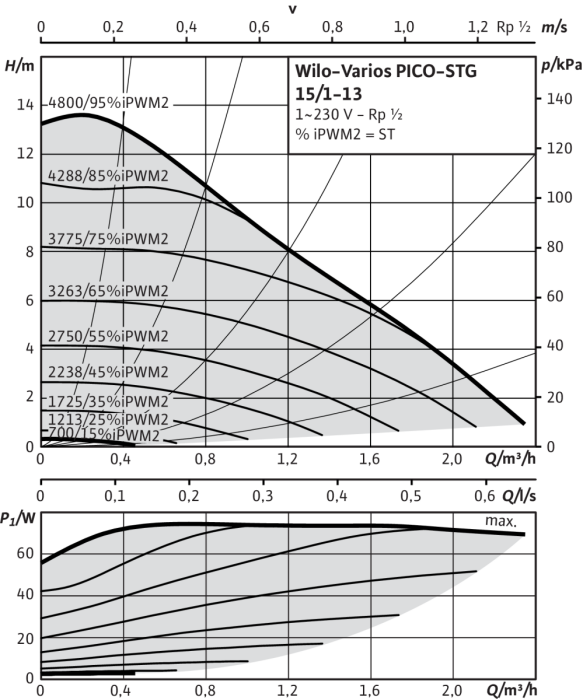

Externe Regelung durch iPWM ST (Solar) Signal
Syn-Funktion (manueller Programmiermodus) zur Umprogrammierung der Pumpe im Austauschfall
Manuelle Entlüftungsfunktion zur Entlüftung des Rotorraumes
Manueller Neustart
LED Anzeige
Anzeige der gewählten Regelungsart und Kennlinie
Statusanzeige während der Entlüftung und des manuellen Neustarts
LED-Codierung während der Sync-Funktion
Betriebs- und Störungsanzeige
Integrierter Motorschutz
Automatische Deblockierfunktion
Elektrisches Anschlusskabel mit 3-poligem Steckeranschluss und Wilo-Connector
PWM-Anschluss
Kathaphoresebeschichtetes Pumpengehäuse
Serienmäßig mit:
Vorwählbare Regelungsarten zur optimalen Lastanpassung:
Differenzdruck constant (?p-c), 3 vordefinierte Kennlinien
Differenzdruck variabel (?p-v), 3 vordefinierte Kennlinien
Konstant-Drehzahl (3 Drehzahlstufen)
Externe Regelung durch iPWM ST (Solar) Signal
Syn-Funktion (manueller Programmiermodus) zur Umprogrammierung der Pumpe im Austauschfall
Manuelle Entlüftungsfunktion zur Entlüftung des Rotorraumes
Manueller Neustart
LED Anzeige
Anzeige der gewählten Regelungsart und Kennlinie
Statusanzeige während der Entlüftung und des manuellen Neustarts
LED-Codierung während der Sync-Funktion
Betriebs- und Störungsanzeige
Integrierter Motorschutz
Automatische Deblockierfunktion
Elektrisches Anschlusskabel mit 3-poligem Steckeranschluss und Wilo-Connector
PWM-Anschluss
Kathaphoresebeschichtetes Pumpengehäuse
Die Wilo-Varios PICO-STG ist die universelle Austauschlösung im Bereich Heizung, Klima, Kälte für Ein- und Zweifamilienhäuser. Sie ermöglicht Standard- und externen Regelungsbetrieb und mithilfe des Sync Assistenten lassen sich die Einstellungen der ausgetauschten Pumpe einfach übernehmen. Ihre kompakte Bauweise, die Übernahme von Kennlinien der alten Pumpe mit der neuen Synchronisierungs-Funktion machen Installation und Inbetriebnahme besonders einfach. Und mit der „Grüne-Knopf-Technologie“ ist die Bedienbarkeit höchst komfortabel.
Warmwasserheizungen aller Systeme, Klimaanwendungen, industrielle Umwälzanlagen, Primärkreisläufe in Solar- und Geothermieanlagen.
Spezifikationen
Anschluss Zulauf
Außengewinde Gas zylindrisch (BSPP)
Anzahl der Phasen
1
Durchmesser Anschluss Druckseite
1" (25)
Durchmesser Anschluss Zufuhrseite
1" (25)
Flanschform
sonstige
Max. Arbeitsdruck
10 bar
Max. Förderhöhe
13,63 m
Qualitätsklasse Material Gebläserad
PP-GF
Werkstoff Gebläserad/Pumpenrad
Polypropylen (PP)
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Pumpengehäuses
Gusseisen GG 20 (GJL-200)
Frequenz
50/60 Hz
Einbaulänge
130 mm
Schutzart (IP)
IPX4D
Umgebungstemperatur
-10 °C
Aufgenommene Motorleistung (P1)
0,08
Nennstrom
0,7 A
Drehzahlregelung Motor
eingebaut
Isolationsklasse nach IEC
F
Doppelpumpe
Nein
Leistungsaufnahme der Pumpe (solpump)
75 W
Leistungsaufnahme der Pumpe im Bereitschaftszustand (solstan
1 W
Modeltyp
15/1-13
Serie
Varios PICO-STG
