InstallationRohrsysteme TW & HeizungViega Prestabo
Viega GmbH & Co. KG

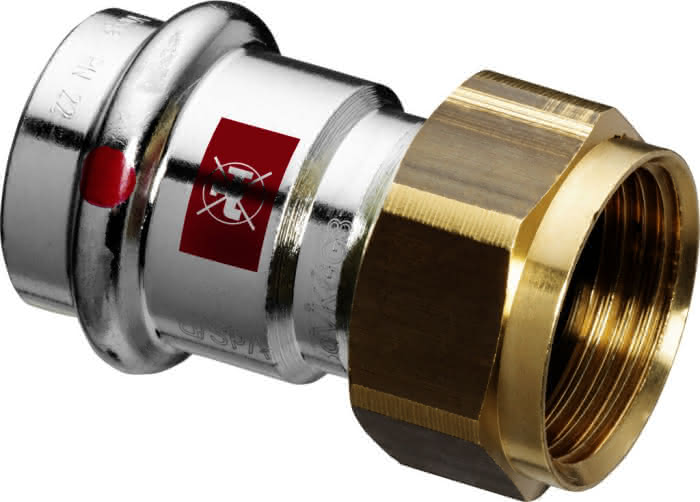

Viega Verschraubung mit SC Prestabo 1163 in 28mm x G11/4 Stahl verzinkt

77271800300 #1
77271800300 #177271800300 #277271800300 #3
Artikelnummer
77271800300
Werksnummer
559205
Bestell-Code
PTV2832I
Modell
1163
Montagezeit (Bürgerle)
11 Min
Zolltarifnummer
73079910
Paketfähig
Ja

Viega Prestabo-Anschlussverschraubung mit SC-Contur Stahl unlegiert, verzinkt, flachdichtend, Modell 1163 VdS-Zulassung d: 28 G: 1¼

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
VPE (Beutel)
5 Stück
Ausgabe
1 Stück
Andere Ausführungen:
Oft zusammen gekauft
Viega Verschraubung mit SC Prestabo 1163 in 28mm x G1 Stahl verzinktViega Verschraubung mit SC Prestabo 1163 in 28mm x G1 Stahl verzinkt
Viega Verschraubung mit SC Prestabo 1163 in 28mm x G1 1/2 Stahl verzinktViega Verschraubung mit SC Prestabo 1163 in 28mm x G1 1/2 Stahl verzinkt
Viega Bogen 90 Grad mit SC Prestabo 1116 in 28mm Stahl verzinktViega Bogen 90 Grad mit SC Prestabo 1116 in 28mm Stahl verzinkt
Beschreibung
Allgemein
Vermarktungstext
Verwendungshinweis
Prestabo-Anschlussverschraubungmit SC-Contur- Stahl unlegiert, verzinkt- Pressanschluss, G-Gewinde- flachdichtendAusstattung Flachdichtung EPDM, Dichtelement EPDM, MehrkantModell 1163Artikelnummer 559 205VdS-Zulassungd (Rohraußendurchmesser): 28G (Verschraubungsgewinde zylindrisch): 1¼
Spezifikationen
Norm Flansch
sonstige
Werkstoff Anschluss 1
Stahl
Material Abdichtung
EPDM
Nenninnendurchmesser Anschluss 1
DN 25
Schlüsselweite
46 mm
Werkstoffgüte Anschluss 1
St 35 (1.0308)
Oberflächenschutzanschluss 1
galvanisch/elektrolytisch verzinkt
Rohraußendurchmesser Anschluss 1
28 mm
Behandlung Oberfläche 1
unbehandelt
Form
gerade
Exzentrisch
Nein
Rohraußendurchmesser Anschluss 2
35 mm
Werkstoff Anschluss 2
Stahl
Anschluss 1
Pressmuffe
Werkstoffgüte Anschluss 2
St 35 (1.0308)
Übergehend
Nein
Ausführung
2-teilig
Nenninnendurchmesser Anschluss 2
1 1/4" (32)
Oberflächenschutzanschluss 2
galvanisch/elektrolytisch verzinkt
Behandlung Oberfläche 2
unbehandelt
Mit Stoßnocken
Nein
Systemgebunden
Ja
Ringsteifigkeitsklasse
sonstige
Länge
48 mm
Max. Arbeitsdruck bei 20 °C
16 bar
ULC-Farbe
Nein
Länge Anschluss 1
48 mm
Arbeitslänge Anschluss 1
14 mm
Druckstufe Flansch
sonstige
Länge Anschluss 2
11 mm
Zugfest
Ja
Mit Entlüfter
Nein
Mit Entleerventil
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Modeltyp
1163
Serie
Prestabo
