Uponor Combi Port M-Pro Wohnungsstation UFH 15 St BP DT MS UL SS ZA 2C

Artikelnummer

99902271795

Werksnummer

1093794

Bestell-Code

UP1093794

Montagezeit (Bürgerle)

1 Std 31 Min

Zolltarifnummer

84191900

Uponor Combi Port M-Pro Wohnungsstation UFH 15 St BP DT MS UL SS ZA 2C

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?

Ausgabe

1 Stück

Beschreibung

Allgemein

Vermarktungstext

Verwendungshinweis

Spezifikation:
- Anschlüsse komplett montiert und druckgeprüft
- Rohrschellen aus Kunststoff zur Schall- und Wärmeentkopplung
- DVGW zertifizierter PM-Regler mit gebrauchsmustergeschützter Abdichtungstechnik
- Wärmedämmung an den Zuleitungen
- Thermostatisches Bypass-Ventil
- Kaltwasserabgang
- Passtück für Wärmemengenzähler 110 mm x 3/4"
- Passtück für Wasserzähler 110 mm x 3/4"
- Entlüftungs- und Entleerungsventile
- Schmutzfänger für Kaltwasser 0,5 mm
- Schmutzfänger im Heizungsvorlauf Primär 0,5 mm
- Anschlussmöglichkeit eines Potentialausgleichs
- Max. Betriebsdruck Heizung: PN10
- Max. Betriebsdruck Trinkwasser: PN10
- Max. Betriebstemperatur : 85 °C
- Max. Differenzdruck Primärkreislauf Heizung: 2,5 bar
- Min. Druck Trinkwasser: 2,0 bar
- Material der Trinkwasserarmaturen: CW617N
- Material der Heizungsarmaturen: CW617N, CW614N
- Material Rohrleitungen: Edelstahl 1.4401
- Abmessungen: B/H/T 556 x 620 x 110 mm

Anwendung:
- Dezentrale Warmwasserbereitung im Durchflussverfahren
- Anschluß von Fußbodenheizungen
- Anschluß von Radiatorheizungen

Zertifikate:
- DVGW

- UFH - Ausführung für Trinkwassererwärmung und Heizkreis für Fußbodenheizung (inkl. Mischkreislauf mit Umwälzpumpe).

Ausstattungscodes:
15,19 – Warmwasserkapazität (l/min)
CB – Hochleisutngswärmetauscher aus Edelstahl (Kupfer gelötet) für die Warmwasserbereitung
St – Hochleistungswärmetauscher aus Edelstahl (VacInox gelötet) für die Warmwasserbereitung
BP – Funktion zur Vorwärmung der Versorgungsleitungen
DT – Differenzdruckregler im Heizkreis Warmwasserbereitung
ZM – Zirkulationsmodul für die Trinkwassererwärmung mit Sicherheitsventil, Zirkulationspumpe und Differenzdruckregler
MS – Mischset mit Umwälzpumpe, Thermostat und Rückschlagventil für Wohnungsheizkreislauf
UL – Thermostatischer Temperaturbegrenzer für Fußbodenheizungskreis
SS – Sicherheitsthermostatschalter für Wohnungsheizungskreis
ZA – Mit Zonenventil und 2-Punkt-Stellantrieb im Rücklauf des Wohnungsheizkreises
2C – Zweiter direkter Heizkreisanschluss mit Extra Zonenventil (kein Stellantrieb, kein Mischkreislauf)

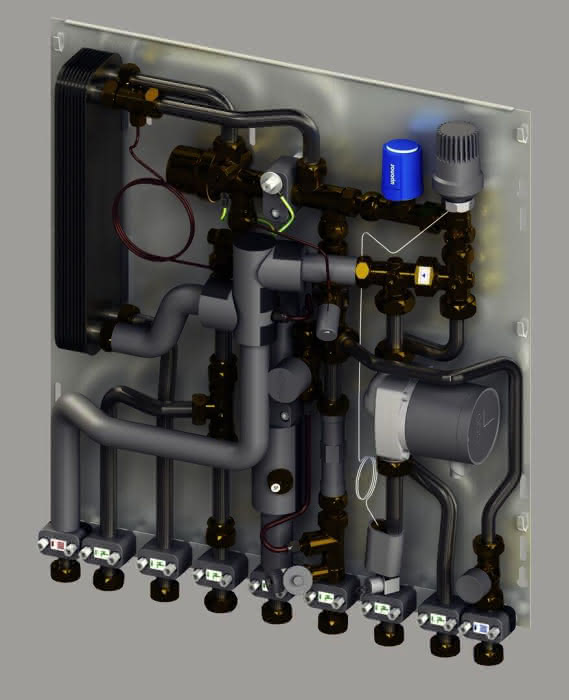

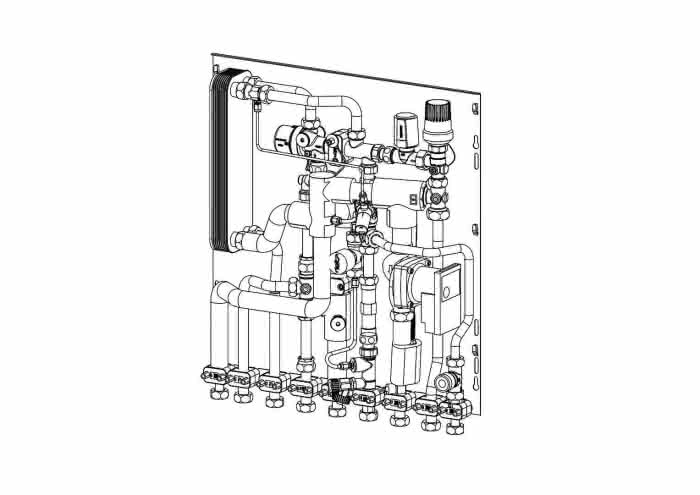

Die Komplettstation versorgt Wohnungen mit Heizung und Trinkwarmwasser.
Die Station montiert auf einer Montageplatte mit Anschlussschiene verfügt über eine planungsgünstige Bautiefe von 110mm.
Der edelstahlgelötete Hochleistungs-Plattenwärmetauscher mit der revolutionären ConBraze Prägung versorgt die Wohnung mit Warmwasser.
Der hochwertige Proportionalmengenregler (PM-Regler) mit DVGW/KTW-Zertifizierung (ohne Hilfsenergie), hat eine spezielle Innenbeschichtung, dadurch wird eine Kalkablagerung an der Stößel-Stange und im Innenraum vermieden.
Über den PM-Regler wird die Vorrangschaltung für Warmwasserbereitung gewährleistet. Durch das Zonenventil wird der sekundäre Volumenstrom der Wohnungsheizung eingestellt.
Optional kann ein Stellantrieb montiert werden.
Im Primärrücklauf ist eine Wärmezähler-Strecke mit Passstück 110mm x 3/4"AG montiert.
Der Primärvorlauf verfügt über ein Reduzierstück M10x1 mm für direkt tauchende Temperaturfühler.
Wir empfehlen Wärmezähler der Größe QN 1,5 m3/h mit schnellen Temperatur-Zyklus und kurzem Integrationsintervall bzw. Ultraschallzähler zu verwenden.
7 Stück Überwurfmuttern 3/4" flachdichtend für Heizungsvor- und Rücklauf sowie Kalt-und Warmwasser-Anschluss.
Die Edelstahl-Rohrleitungen sind mit schall- und thermischer Entkoppelung auf der Grundplatte montiert.
Primär VL und sekundär VL-Leitungen werden gedämmt um Wärmeabstrahlung zu vermeiden.
Ein zusätzlich eingebauter Schmutzfänger im Primärvorlauf und Kaltwassereingang hält die Anlage sauber.
Weitere Stationsbauteile sind:
- Die Kaltwasserstrecke, ausgestattet mit zwei 3/4" x 110 mm Passstücken aus Edelstahl, das erste ist für die Gesamtzählung, das zweite für die Warmwasserzählung, zur optionalen Verwendung.
- Im Rücklauf ist eine Entleerung mit Spülfunktion und Anschluss für einen Schlauch in 3/4" montiert.
- Thermostatisches-Temperatur-Vorhaltemodul (TTV) dient zur Absicherung der Vorlauftemperatur.
- Differenzdruckregler (DRG) im Primärheizungsrücklauf, Einstellbereich 5-300 mbar.
- Pumpenmodul (FPI) mit thermostatisch geregelter Festwert-Einspritzschaltung zur Begrenzung der Vorlauftemperatur des Heizkreises und Stellantrieb für 2. Sicherheit.
- Zweiter Heizkreis-Anschluss (HK2) für zusätzlichen ungeregelten Radiatorenkreis oder Untertischgerät.

Technische Daten:
- Betriebsdruck: PN 10
- Heizleistung Whg.: 10 kW
- Spreizung: 20 K
- Anschluss: 3/4" IG
- Warmwasser bei 65 Grad C
im Heizungsvorlauf
- Zapfmenge: 15 l/min
- TW - Ein: 10 Grad C
- Erwärmung um: 40 K
- TWW - Aus: 50 Grad C
- Gesamt Volum: 815 l/h
- Druckverlust HZ 0,22 bar
- TWW - Leistung: 42 kW
(ohne WMZ)
- Min.-Kaltwasserdruck: 2 bar
- Max. Betriebstemp.: 90 Grad C

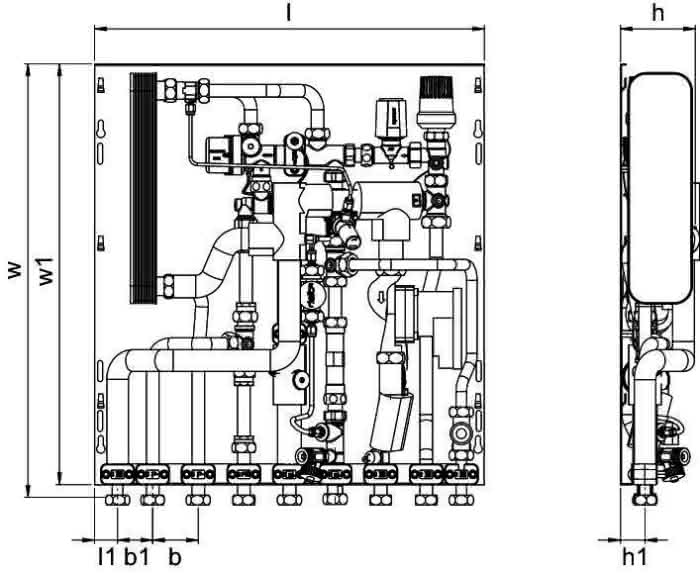

Außenmaße Montagerückwand:
- Breite: 556 mm
- Höhe: 600 mm
- Tiefe: 110 mm

Gewicht: ca. 17,9 kg

Typ: UFH 15 St BP DT MS UL SS ZA 2C
