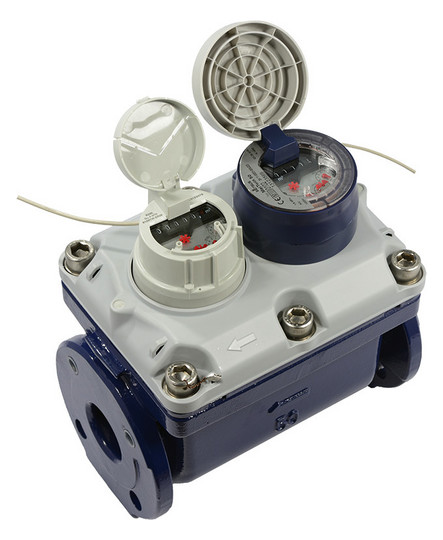

Sensus GWZ Verbundzähler MeiTwin Q3-63 DN80 L:300 FL PN16 Mbus Multiprotokoll

Der MeiTwin ist ein hochpräziser Verbundwasserzähler für kaltes Trinkwasser bis 50 Grad Celsius und eignet sich besonders für Anwendungen mit stark schwankenden Durchflüssen sowie für die zuverlässige Leckageerkennung. Er ist ideal für Feuerlöschleitungen und andere kritische Versorgungsbereiche, in denen sowohl hohe als auch sehr geringe Durchflussmengen sicher erfasst werden müssen.

Das Gerät kombiniert einen Hauptzähler und einen Nebenzähler in einem kompakten Gehäuse, wobei beide Komponenten hintereinander in Durchflussrichtung angeordnet sind. Durch das integrierte Umschaltventil erfolgt die automatische Umschaltung zwischen den beiden Messeinheiten abhängig vom Durchfluss. Eine Differenzierung zwischen rechts- oder linksseitigem Nebenzähler entfällt vollständig. Der Zähler benötigt keine Ein- oder Auslaufstrecke dank integriertem Strömungsgleichrichter gemäß U0D0.

Der herausnehmbare Messeinsatz vereint Hauptzähler, Umschaltventil und Nebenzähler in einem modularen Konzept, das einen einfachen und kostengünstigen Austausch nach Ablauf der Eichgültigkeit ermöglicht. Der Hauptzähler verfügt über eine hydrodynamische Flügelbalance, während das federbelastete Umschaltventil durch geringen Druckverlust und hohe Standfestigkeit überzeugt. Der Nebenzähler ist als Ringkolben-Messpatrone mit Rückflussverhinderer ausgeführt und bietet eine minimale Durchflussmessung ab 6 Liter pro Stunde.

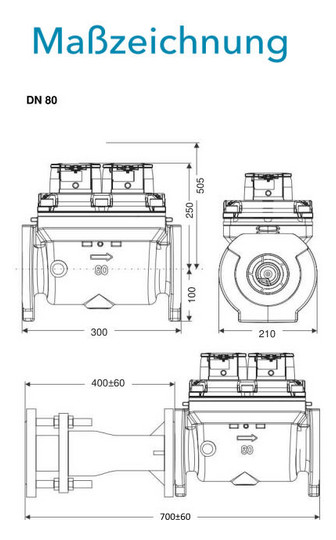

Der MeiTwin ist in den Nennweiten DN 50 bis DN 100 erhältlich und erfüllt die Anforderungen der MID-Richtlinie mit einer beeindruckenden Messbereichsratio von bis zu 6300. Die Installation kann horizontal oder vertikal erfolgen, mit dem Zählerkopf nach oben oder zur Seite. Die Gehäusebaulängen entsprechen den Normen DIN 19625 und ISO 4064.

Die verwendeten Materialien wie Grauguss, Messing, Kunststoff und nichtrostender Stahl gewährleisten eine hohe Beständigkeit und Langlebigkeit. Der Zähler ist mit verschiedenen Impulsgebern und Dateninterfaces kombinierbar, darunter HRI-Mei, OD 01 und OD 03. Optional sind Encoderzählwerke für die direkte digitale Auslesung über M-Bus oder IEC 1107 verfügbar. Für erweiterte Anwendungen kann ein Anschluss für Drucksensoren integriert werden.

Mit seiner modularen Bauweise, der hohen Messgenauigkeit und den flexiblen Ausstattungsoptionen ist der MeiTwin die ideale Lösung für Versorgungsunternehmen, die auf zuverlässige und zukunftssichere Messtechnik setzen – insbesondere in Bereichen mit extremen Durchflussanforderungen.

Grundsätzlich sind die Herstellerangaben in der Montageanleitung zu beachten
