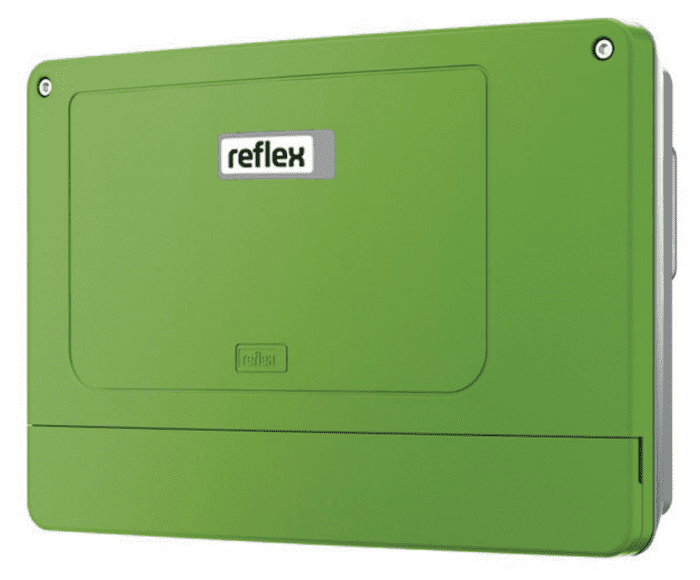

Reflex Erweiterungsmodul I/O Modul RS für Reflexomat, Nr. 8858405

I/O Modul
Erweiterung für Steuerungen von Reflexomat, Variomat und Servitec Steuereinheiten.

Mit zwei Trennverstärkern für die analogen Signale der Druck- und Niveaumessung. Sechs digitale Eingangskontakte und sechs potenzialfreie Ausgangskontakte zur Bearbeitung von Meldungen und Alarmen. Alles in eigenem Kunststoffgehäuse für die direkte Integration in die zugehörige Steuereinheit oder optional für die Wandmontage.

Einzelbeschreibung:

Digitaleingang: - frei parametierbar 6 Stk., davon 3 Stk. als Öffner, 24V Eigenpotenzial, Standardparametierung, z.B für externe Temperaturüberwachung, Min.-Drucksignal, Handnachspeisung, und 3 Stk. als Schließer, 230V externes Potenzial. Standardparametierung als Schließer, z.B. für Not-Aus, Handbetrieb Pumpe/Kompresssor, Handbetrieb Überströmeinrichtung.

Digitalausgang: - frei parametierbar 6 Stk. Als Wechsler potenzialfrei, Standardparametierung, z.B. für Meldung von Nachspeisefehlern, Minimaldruckunterschreitung, Maximaldrucküberschreitung oder Betriebsart Hand-/Stopp.

Alle o.g. Kontakte können gemäß den zur Verfügung stehenden Informationen frei durch den Reflex-Servicedienst parametiert werden.

Montage: Das Kunststoffschaltschrankgehäuse kann in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden, alternativ zur bauseitigen Wandmontage oder Einbau in andere Schaltschränke.

Die Verdrahtung zur Steuereinheit erfolgt ebenfalls bauseits.
