OVENTROP-Dynamisches Thermostatventil Baureihe AQ, DN10, Axial, 1183263
Artikelnummer
55119134100
Werksnummer
1183263
Bestell-Code
OV1183263
Montagezeit (Bürgerle)
12 Min
Zolltarifnummer
84818031

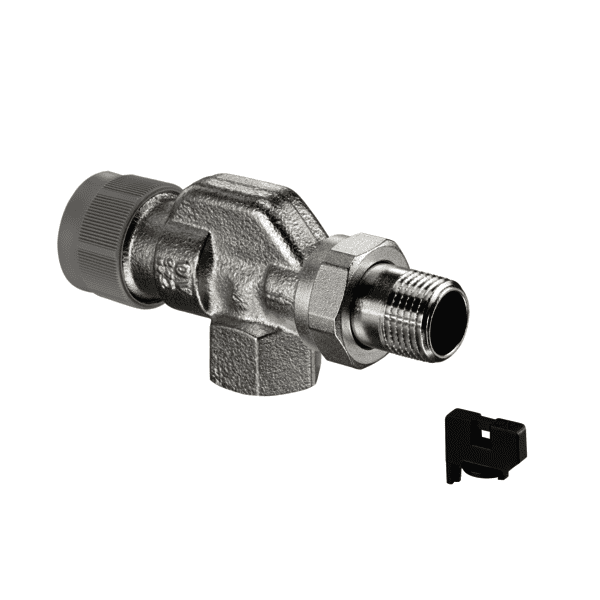

Thermostatventil AQ Vorlaufaxial DN 10, Rp 3/8 x R 3/8, PN 10
Beschreibung
Thermostatventil AQfür den automatischen Hydraulischen AbgleichEinsatz in Zweirohr-Zentralheizungs- und Kühlanlagen mit Zwangsumwälzung.Druckunabhängiges Thermostatventil mit stufenloser Voreinstellung. Der Sollwert wird mit einem Voreinstellschlüssel durch Drehen des Handrades eingestellt. Einstellbereich von außen direkt ablesbar. Bei Ventilen mit Q-Tech wird der Volumenstrom direkt eingestellt. Dieser wird auch bei schwankenden Differenzdrücken gehalten.Der Ventileinsatz ist unter Anlagendruck austauschbar und passt in alle Standard Oventrop Ventilgehäuse ab Baujahr 1999 (M30 x 1,5).Die Ventile AQ haben eine graue Bauschutzkappe.Thermostat-Gewindeanschluss: M 30 x 1,5
Thermostatventil AQfür den automatischen Hydraulischen AbgleichEinsatz in Zweirohr-Zentralheizungs- und Kühlanlagen mit Zwangsumwälzung.Druckunabhängiges Thermostatventil mit stufenloser Voreinstellung. Der Sollwert wird mit einem Voreinstellschlüssel durch Drehen des Handrades eingestellt. Einstellbereich von außen direkt ablesbar. Bei Ventilen mit Q-Tech wird der Volumenstrom direkt eingestellt. Dieser wird auch bei schwankenden Differenzdrücken gehalten.Der Ventileinsatz ist unter Anlagendruck austauschbar und passt in alle Standard Oventrop Ventilgehäuse ab Baujahr 1999 (M30 x 1,5).Die Ventile AQ haben eine graue Bauschutzkappe.Thermostat-Gewindeanschluss: M 30 x 1,5
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Werkstoff des Gehäuses
Messing
Größe Heizkörperanschluss
3/8" (10)
Form
Falscher Winkel
Abmessung thermostatisches Regelelement
M30 x 1,5
Bedienung
Thermostatisch mit Knopf
Oberfläche
vernickelt
Ausführung
Schlussstück/ Innengewinde
Für Zweirohrsystem geeignet
Ja
Vorab einstellbar
Ja
Strömungsrichtung entgegengesetzt
Nein
Mit Staubkappe
Ja
Für Einrohrsystem geeignet
Nein
Thermostatische Vorbereitung
Ja
Mit gebogenem Schlussstück
Nein
Farbe des Knopfes
grau
Automatische Ablaufsteuerung
Ja
Länge Anschluss 1
93,5 mm
Max. Durchsatzkapazität (min. 15 kPa)
10 l/h
Verkürzte Baulänge
Nein
Serie
AQ Druckunabhängige Thermostatventile
