LK 130 Witterungs-/Raumtemperaturregler 15m Kabel
Artikelnummer
99901671328
Werksnummer
181246
Bestell-Code
LK181246
Modell
130
Zolltarifnummer
85011093
LK 130 SmartComfort RT witterungs- und raumtemperaturgesteuerte Regelung
Beschreibung
LK 130 SmartComfort, mit Raummodul RT -
15m Kabel. Primärspannung, Netzadapter:
100-240 VAC, 50/60 Hz. Sekundärspannung
Netzadapter: 24 VDC. Leitzungsaufnahme:
< 3 VA. Umgebungstemperatur Stellmotor:
Min. 0 Grad C / Max. 50 Grad C.
Umgebungstemperatur Raummodul: Min. 0
Grad C / Max. 40 Grad CMin.
Vorlauftemperatur: 5 - 40 Grad C. Max.
Vorlauftemperatur: 20 - 90 Grad C.
Drehwinkel: 90 Grad. Drehmoment: 5 Nm.
Schutzklasse: Stellmotor IP 40,
Raummodul IP 20. Ausführung: EU. LK
Armatur Art.-Nr.: ---
15m Kabel. Primärspannung, Netzadapter:
100-240 VAC, 50/60 Hz. Sekundärspannung
Netzadapter: 24 VDC. Leitzungsaufnahme:
< 3 VA. Umgebungstemperatur Stellmotor:
Min. 0 Grad C / Max. 50 Grad C.
Umgebungstemperatur Raummodul: Min. 0
Grad C / Max. 40 Grad CMin.
Vorlauftemperatur: 5 - 40 Grad C. Max.
Vorlauftemperatur: 20 - 90 Grad C.
Drehwinkel: 90 Grad. Drehmoment: 5 Nm.
Schutzklasse: Stellmotor IP 40,
Raummodul IP 20. Ausführung: EU. LK
Armatur Art.-Nr.: ---

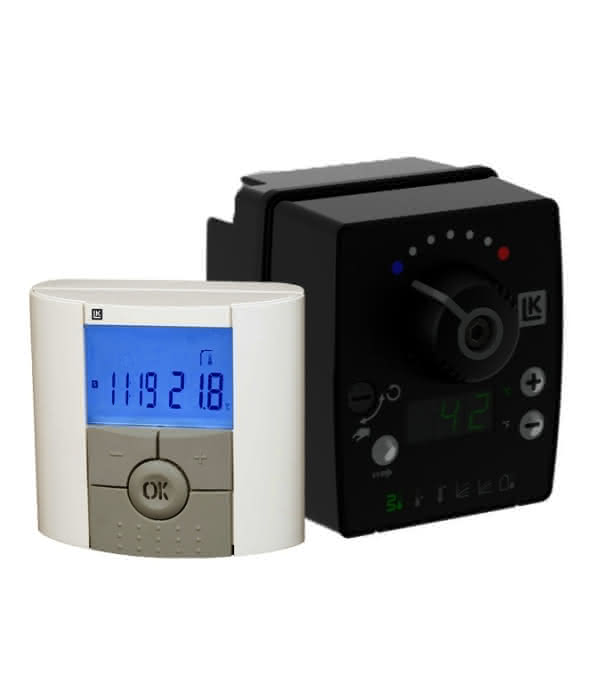

LK 130 SmartComfort ist eine kompakte witterungs- und raumtemperaturgesteuerte Regelung für Radiatoren- und Fußbodenheizungen. Das Raummodul ist in zwei Versionen lieferbar; SmartComfort RT mit Kabel oder SmartComfort RTW, drahtlos. Eine voreingestellte Temperatur kann beispielsweise über ein GSM-Modem via Handy aktiviert werden. LK 130 SmartComfort ist einfach auf neue als auch auf vorhandene Mischer zu installieren. Montagesätze für Mischer anderer Hersteller sind erhältlich. Die elektrischen Zuleitungen haben Plug-in-Stecker um Installationsfehler auszuschließen. Die Installation kann ohne fachmännische Hilfe gemacht werden. Bei Stromausfall behält LK 130 SmartComfort seine Einstellungen und der Stellmotor bleibt in der aktuellen Position stehen. Mittels eines Drehknopfes am Gehäuse kann der Mischer auf Handbetrieb gestellt werden. Für weitere Energieeffizienz kann eine Pumpenlogik, SmartComfort PC, eingesetzt werden.
Kontrollieren Sie die Installation regelmäßig.
Spezifikationen
Hublänge
0 mm
Netzspannung
24 V
Regelungsart An/Aus
Nein
Regelungsart modulierend
Ja
Werkstoff des Gehäuses
Kunststoff
Ausführung
rotierend
Geeignet für Ventile
Ja
Geeignet für Belüftungsarmaturen
Nein
Hilfskontakte
Nein
Regelungsart Split-Range
Nein
Umgebungstemperatur
0 °C
Anschluss an Ventil
markengebunden
Mit Nullspannungsrücklauf
Nein
Drehmoment
5 Nm
Schutzart (NEMA)
2
Spannungsfrei wenn geschlossen
Nein

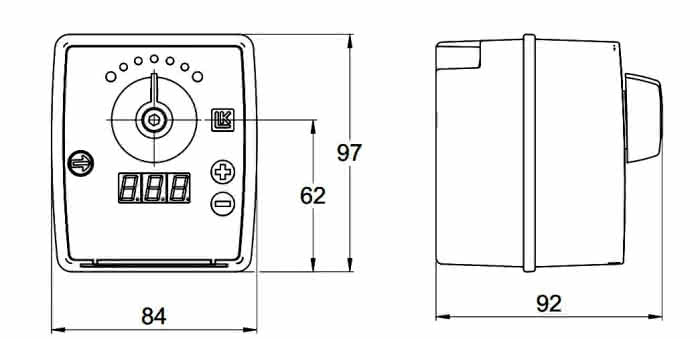

Höhe
97 mm
Mit Kopfflansch Direct-Mount nach ISO 5211
Nein
Breite
84 mm
Tiefe
92 mm
Endkontakte
2
Netzspannung
24 V DC
Potenzialfreier Schaltkontakt
Nein
Verstellkraft
0 N
Drehmoment
5 Nm
Hublänge
0 mm
Selbsteinstellbare Schlaglänge
Ja
Einstellbare Zustandsmeldung
Nein
Werkstoff des Gehäuses
Kunststoff
Laufzeit
35 s
Max. Drehwinkel
90 °
Schutzart (IP)
IP40
Mit Sicherheitsfunktion
Ja
Kommunikationsbus
sonstige
Länge des Anschlusskabels
18 m
Zulässige relative Feuchtigkeit
0 %
Steuersignal
Dreipunkt
Automatische Huberkennung
Nein
Zustandsmeldung
ohne
Mit mechanischem Standanzeiger
Ja
Übertragung
mit Zahnrädern
Arbeitsbereich einstellbar
Nein
Hilfskontakte optional
Nein
Handbedienung
Ja
Max. elektrische Leistungsaufnahme
3 VA
Explosionsgeschützt
Nein
Modeltyp
130
Serie
SmartComfort RT
