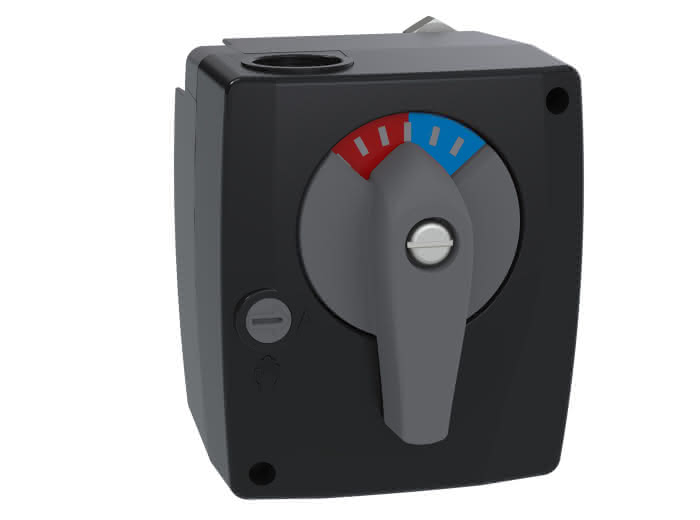

LK Stellmotor 230VAC, 140s, 5Nm, 1,5m LK 950 Stellmotor
Artikelnummer
99901671804
Werksnummer
180759
Bestell-Code
LK180759
Modell
950
Zolltarifnummer
85011093
Paketfähig
Ja
LK 950 Stellmotor 230VAC 140s 5 Nm
Beschreibung
LK 950 Stellmotor. Nennpannung: 230 VAC
50/60Hz. Drehmoment: 5Nm. Laufzeit:
140s. Umgebungstemperatur: Min. 0 Grad C
/ Max. 50 Grad C. Drehwinkel: 90 Grad,
elektrisch begrenzt. Drehrichtung:
Wählbar durch Vedrahtung. Schutzart: IP
40. Schutzklasse: § (SELV). LK Armatur
Art.-Nr.: ---
50/60Hz. Drehmoment: 5Nm. Laufzeit:
140s. Umgebungstemperatur: Min. 0 Grad C
/ Max. 50 Grad C. Drehwinkel: 90 Grad,
elektrisch begrenzt. Drehrichtung:
Wählbar durch Vedrahtung. Schutzart: IP
40. Schutzklasse: § (SELV). LK Armatur
Art.-Nr.: ---
LK 950 ist eine Stellmotoren-Baureihe. Abhängig vom Modell, kann der Antrieb mit 3-Punkt SPDT oder proportional 2 (0) -10 V Stellsignal angesteuert werden. Der Motor hat zwei Endlageschalter. Der Drehwinkel ist auf 90° elektrisch begrenzt. Ein potentialfreier, einstellbarer Hilfsschalter kann als Zubehör bestellt werden. Die Montagelage des LK 950 ist beliebig, außer Antrieb abwärts. Der Mischerantrieb wird mit Hilfe einer einzigen Schraube auf dem Mischer befestigt. Der mitgelieferte Stehbolzen dient als Verdrehsicherung. Bei Störungen des Regelsystems kann der Antrieb mittels Drehknopf am Gehäuse auf Handbetrieb gestellt werden. Dadurch wird das Getriebe ausgerastet und der Mischer kann durch Drehen des Handgriffs am Mischerantrieb in jede beliebige Stellung gebracht werden. Die Stellung wird an der umkehrbaren Skala angezeigt. LK 950 passt auf die meisten handelsüblichen Mischer. Montagesätze für Mischer anderer Hersteller sind erhältlich.
Kontrollieren Sie die Installation regelmäßig.
Spezifikationen
Regelungsart An/Aus
Nein
Regelungsart modulierend
Ja
Geeignet für Ventile
Ja
Ausführung
rotierend
Geeignet für Belüftungsarmaturen
Nein
Hilfskontakte
Nein
Regelungsart Split-Range
Nein

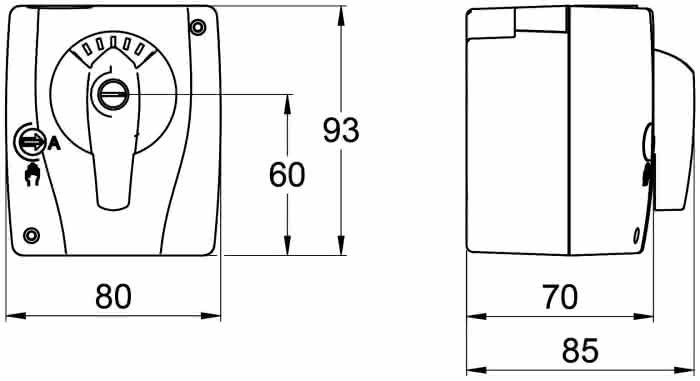

Breite
80 mm
Umgebungstemperatur
0 °C
Anschluss an Ventil
markengebunden
Höhe
93 mm
Kommunikationsprotokoll
ohne
Mit Nullspannungsrücklauf
Nein
Schutzart (NEMA)
2
Spannungsfrei wenn geschlossen
Nein
Mit Kopfflansch Direct-Mount nach ISO 5211
Nein
Endkontakte
2
Potenzialfreier Schaltkontakt
Nein
Verstellkraft
0 N
Drehmoment
5 Nm
Hublänge
0 mm
Schutzart (IP)
IP44
Selbsteinstellbare Schlaglänge
Nein
Tiefe
85 mm
Einstellbare Zustandsmeldung
Nein
Werkstoff des Gehäuses
Kunststoff
Laufzeit
140 s
Max. Drehwinkel
90 °
Mit Sicherheitsfunktion
Ja
Kommunikationsbus
sonstige
Länge des Anschlusskabels
1,5 m
Zulässige relative Feuchtigkeit
0 %
Steuersignal
Dreipunkt
Automatische Huberkennung
Nein
Zustandsmeldung
ohne
Mit mechanischem Standanzeiger
Ja
Übertragung
mit Zahnrädern
Arbeitsbereich einstellbar
Nein
Hilfskontakte optional
Nein
Handbedienung
Ja
Max. elektrische Leistungsaufnahme
3,5 VA
Explosionsgeschützt
Nein
Modeltyp
950
Serie
Stellmotor
