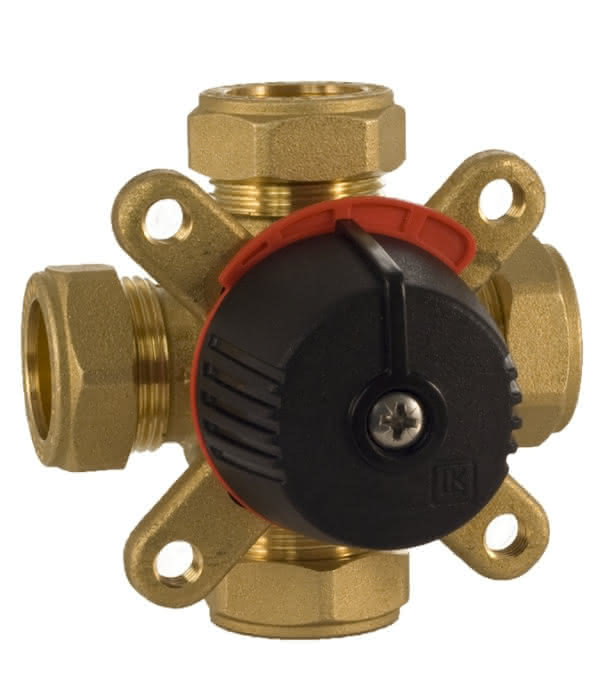

LK 830 bivalenter 4-Wege Mischer 22mm Kvs 4,0
Artikelnummer
99901671261
Werksnummer
180001
Bestell-Code
LK180001
Zolltarifnummer
84818039
LK 830 ThermoMix® B bivalentes 4-Wege Ventil 22mm 4,0 m3/h
Beschreibung
LK 830 ThermoMix B. Dimension 22mm. Kvs 4,0. Arbeitstemperatur: Min. 5 / Max. 110 Grad C. Umgebungstemperatur: Min. 5 Grad C / Max. 60 Grad C. Max. Arbeitsdruck: 1,0 Mpa (10 bar). Max. Differenzdruck: 50 kPa (0,5 bar). Leckage:< 0,5% vom Kvs bei 50 Kpa. Drehwinkel: 90 Grad. Drehmoment:< 1Nm. Medium: Wasser - Glykol max. 50%, Ethanol max. 30%. Gewinndenorm: Rp -Innengewinde. Material Dichtung: EPDM.
LK 830 ThermoMix® B 4-Wege bivalentes Ventil wird in Heizsystemen mit zwei Reihen oder parallel verbundenen Heizquellen als Mischer eingesetzt. Der Mischer ist ebenfalls für Pufferspeicher mit Schichtung geeignet. Das LK 830 ThermoMix® B sollte mit einer Heizungsregelung ausgerüstet werden. Damit wird jederzeit die günstigste Wärmequelle benutzt. Die Montage des Ventils ist lageunabhängig. LK 830 ThermoMix® B ist für die Rechts- oder Linksmontage.
Die Montage des Mischers ist lageunabhängig. Kontrollieren Sie die Installation regelmäßig.
Spezifikationen
Werkstoff des Gehäuses
Messing
Werkstoffgüte
sonstige
Nenninnendurchmesser
DN 20
Rohraußendurchmesser alle Anschlüsse
22 mm
Bedienung
Elektromotor
Oberfläche
unbehandelt
Druckstufe Artikel
PN 10
Max. Druckunterschied bei 20 °C
0,5 bar
Von innen gefüttert
sonstige
Vierkantantrieb
32 mm
Durchführung Dübel
sonstige
Länge Anschluss 1
43,5 mm
Arbeitslänge Anschluss 1
25 mm
Druckstufe Flansch
sonstige
Länge Anschluss 2
43,5 mm
Arbeitslänge Anschluss 2
25 mm
Länge Anschluss 3
43,5 mm
Länge Schlüssel/ Handgriff
45 mm
Arbeitslänge Anschluss 3
25 mm
Tatsächliche Arbeitslänge Anschluss 4
25 mm
Höhe Handgriff/ Spindel
30 mm
Länge Anschluss 4
43,5 mm
Modeltyp
ThermoMix B
Serie
830
