LK 522 Filterkugelhahn Magnet Rp3/4 Kvs 4,5 ohne Griff
Artikelnummer
99901671825
Werksnummer
182342
Bestell-Code
LK182342
Zolltarifnummer
84818081
LK 522 FilterBall Magnet Kugelhahn mit Magneten Rp3/4" ohne Griff 4,5 m3/h Maschenweite Filter 0,5mm
Beschreibung
LK 522 FilterBall Magnet ohne Griff.
Dimension: Rp 3/4". Kvs: 4,5 m3/h.
Arbeitstemperatur: min. -20 / max. 120
Grad C. Max. Arbeitsdruck: 1,6 Mpa (16
Bar). Flüssigkeit: Wasser- Glykol max.
50%. Maschenweite: 0,5mm. LK Armatur
Art.-Nr.: ---
Dimension: Rp 3/4". Kvs: 4,5 m3/h.
Arbeitstemperatur: min. -20 / max. 120
Grad C. Max. Arbeitsdruck: 1,6 Mpa (16
Bar). Flüssigkeit: Wasser- Glykol max.
50%. Maschenweite: 0,5mm. LK Armatur
Art.-Nr.: ---

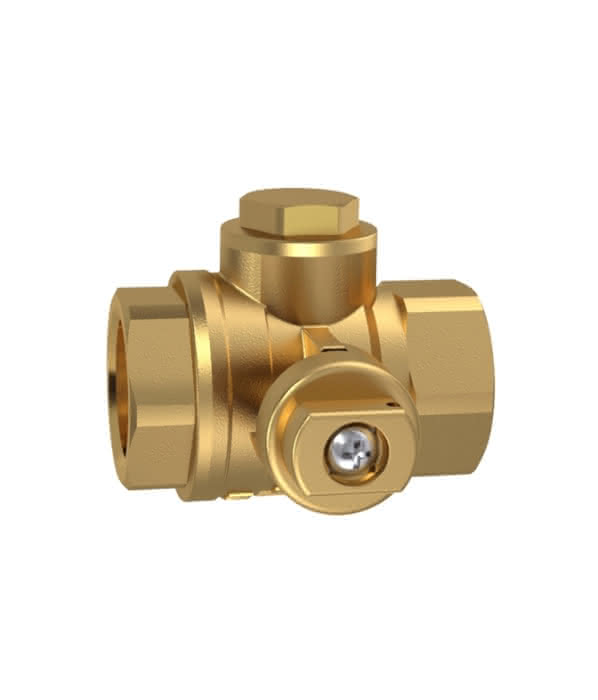

LK 522 FilterBall ist ein Kugelventil mit integriertem Filter, geeignet für Heiz-, Kühl- und Leitungswassersysteme.
Zur Reinigung des Filter, einfach Kugelhahn schließen, Deckel abschrauben und Filter heraus nehmen. Kontrollieren Sie die Installation regelmäßig.
Spezifikationen
Werkstoff des Gehäuses
Messing
Ausführung
gerade
Nenninnendurchmesser Anschluss 1
3/4 Zoll (20)
Schlüsselweite
31 mm
Material Kugel
Messing
Oberflächenschutz Gehäuse
ohne
Material Kugeldichtung
Polytetrafluorethylen (PTFE)
Anschluss 1
Innengewinde Gas zylindrisch (BSPP)
Bedienung
Schlüssel
Material primäre Spindeldichtung
EPDM
Mit Kupplungsanschluss 1
Nein
Anschluss 2
Innengewinde Gas zylindrisch (BSPP)
Material sekundäre Spindeldichtung
EPDM
Mit Kupplungsanschluss 2
Nein
Nenninnendurchmesser Anschluss 2
3/4 Zoll (20)
Druckstufe Artikel
PN 10
Max. Druckunterschied bei 20 °C
16 bar
Mit Thermometer
Nein
Dichtung
sonstige
Material Spindel
Messing
FM-Prüfung
Nein
Mit Filter
Ja
Mit Rückschlagklappe
Nein
UL-Prüfung
Nein
ULC-Farbe
Nein
LPCB-Prüfung
Nein
Mit Ablaßmöglichkeit (Anschluss)
Nein
Fettfrei
Nein
Länge Anschluss 1
13 mm
Arbeitslänge Anschluss 1
30 mm
Druckstufe Flansch
PN 10
Länge Anschluss 2
13 mm
Arbeitslänge Anschluss 2
30 mm
Ventilwinkel
180 °
Feuersicher
Nein
Mit Entleerventil
Nein
Höhe Handgriff
42 mm
Medizinisch sauber
Nein
Länge Handgriff
0 mm
Gehäusekonstruktion
2-teilig
Kompletter Durchlass
Nein
Modeltyp
FilterBall Magnet
Serie
522
