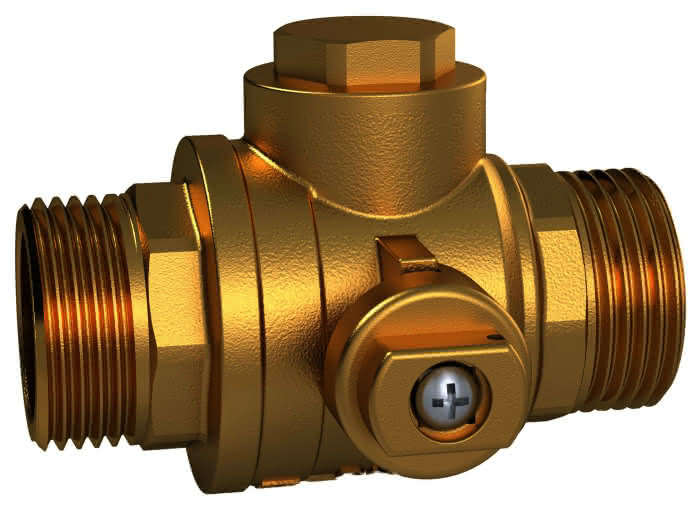

LK 522 Filterkugelhahn Magnet Rp11/2 Kvs 19,0 ohne Griff
Artikelnummer
99901671899
Werksnummer
182345
Bestell-Code
LK182345
Modell
522
Montagezeit (Bürgerle)
32 Min
Zolltarifnummer
84818081
LK 522 FilterBall Magnet Kugelhahn mit Magneten Rp1 1/2" ohne Griff 19,0 m3/h Maschenweite Filter 0,5mm
Beschreibung
LK 522 FilterBall Magnet ohne Griff.
Dimension: Rp 1 1/2". Kvs: 19 m3/h.
Arbeitstemperatur: min. -20 / max. 120
Grad C. Max. Arbeitsdruck: 1,6 Mpa (16
Bar). Flüssigkeit: Wasser- Glykol max.
50%. Maschenweite: 0,5mm. LK Armatur
Art.-Nr.: ---
Dimension: Rp 1 1/2". Kvs: 19 m3/h.
Arbeitstemperatur: min. -20 / max. 120
Grad C. Max. Arbeitsdruck: 1,6 Mpa (16
Bar). Flüssigkeit: Wasser- Glykol max.
50%. Maschenweite: 0,5mm. LK Armatur
Art.-Nr.: ---
LK 522 FilterBall ist ein Kugelventil mit integriertem Filter, geeignet für Heiz-, Kühl- und Leitungswassersysteme.
Zur Reinigung des Filter, einfach Kugelhahn schließen, Deckel abschrauben und Filter heraus nehmen. Kontrollieren Sie die Installation regelmäßig.
Spezifikationen
Befestigung selbstklebend
54
Werkstoff des Gehäuses
Messing
Ausführung
gerade
Nenninnendurchmesser Anschluss 1
1 1/2" (40)
Schlüsselweite
54 mm
Material Kugel
Messing
Oberflächenschutz Gehäuse
ohne
Material Kugeldichtung
Polytetrafluorethylen (PTFE)
Anschluss 1
Innengewinde Gas zylindrisch (BSPP)
Material primäre Spindeldichtung
EPDM
Mit Kupplungsanschluss 1
Nein
Anschluss 2
Innengewinde Gas zylindrisch (BSPP)
Material sekundäre Spindeldichtung
EPDM
Mit Kupplungsanschluss 2
Nein
Nenninnendurchmesser Anschluss 2
1 1/2" (40)
Druckstufe Artikel
PN 10
Max. Druckunterschied bei 20 °C
16 bar
Mit Thermometer
Nein
Dichtung
sonstige
Material Spindel
Messing
FM-Prüfung
Nein
Mit Filter
Ja
Mit Rückschlagklappe
Nein
UL-Prüfung
Nein
ULC-Farbe
Nein
LPCB-Prüfung
Nein
Mit Ablaßmöglichkeit (Anschluss)
Nein
Fettfrei
Nein
Länge Anschluss 1
16 mm
Arbeitslänge Anschluss 1
46 mm
Druckstufe Flansch
PN 10
Länge Anschluss 2
16 mm
Arbeitslänge Anschluss 2
46 mm
Ventilwinkel
180 °
Feuersicher
Nein
Mit Entleerventil
Nein
Höhe Handgriff
61 mm
Medizinisch sauber
Nein
Länge Handgriff
0 mm
Gehäusekonstruktion
2-teilig
Kompletter Durchlass
Nein
Modeltyp
522
Serie
FilterBall Magnet
