LK 525 3-Wege Zonenventil Rp3/4 Kvs 7,0
Artikelnummer
99901671357
Werksnummer
066420
Bestell-Code
LK066420
Zolltarifnummer
85169000
LK 525 MultiZone 3W Ventil Rp3/4" 7,0 m3/h
Beschreibung
LK 525 MultiZone 3W. Anschluss: Rp 3/4".
Kvs: 7,0 m3/h. Arbeitstemperatur: Min. 5
Grad C / Max. 80 Grad C. Max.
Arbeitsdruck: 1,0 Mpa (10Bar). Leckage:
< 0,1% vom Kvs bei 100 kPa. Drehwinkel:
60 / 360 Grad. Gewindenorm: Rp -
Innengewinde. LK Armatur Art.-Nr.:
---
Kvs: 7,0 m3/h. Arbeitstemperatur: Min. 5
Grad C / Max. 80 Grad C. Max.
Arbeitsdruck: 1,0 Mpa (10Bar). Leckage:
< 0,1% vom Kvs bei 100 kPa. Drehwinkel:
60 / 360 Grad. Gewindenorm: Rp -
Innengewinde. LK Armatur Art.-Nr.:
---

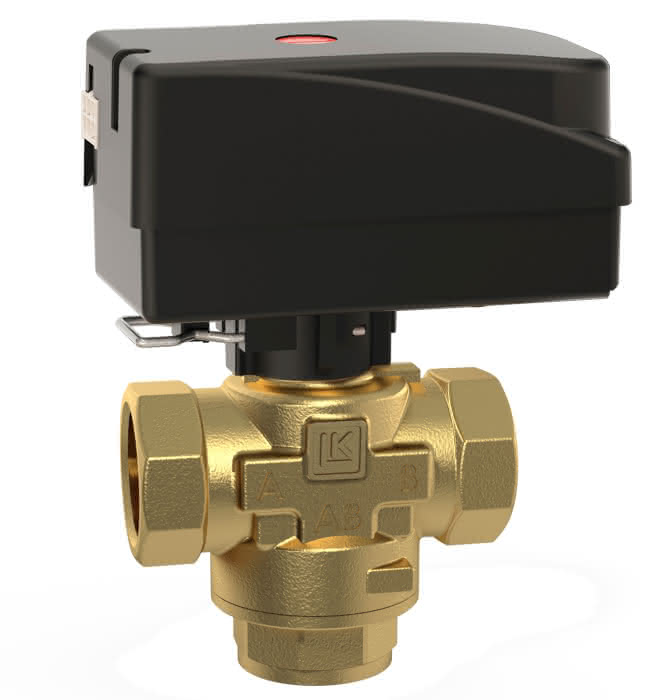

LK 525 MultiZone ist ein motorisiertes 3-Wege Zonenventil für Heizsysteme, in denen der Volumenstrom durch eine oder mehrere Zonen gesteuert werden soll. Das Zonenventil ist für die Ein-/Aus-Regelung und verfügt über einen Drehschieber, weshalb es einen höheren Differenzdruck aushält und die Gefahr verringert, dass es bei einer längeren Betriebsunterbrechung hängen bleibt. Auf der Oberseite des Motors befindet sich eine Anzeige, die angibt, welcher Ventilanschluss geöffnet oder geschlossen ist.
Das Ventil darf nicht so angebracht werden, dass der Motor unter der Ventileinheit platziert ist. Bitte beachten Sie, dass der Motor nur in einer Stellung montiert werden kann. Kontrollieren Sie die Installation regelmäßig.
Spezifikationen
Werkstoff des Gehäuses
Messing
Werkstoffgüte
sonstige
Nenninnendurchmesser
3/4 Zoll (20)
Material Triebwerk
Kunststoff
Anschluss 1
Innengewinde Gas zylindrisch (BSPP)
Bedienung
Elektromotor
Oberfläche
unbehandelt
Anschluss 2
Innengewinde Gas zylindrisch (BSPP)
Druckstufe Artikel
PN 10
Gemäß Anforderungen der Schifffahrts-Inspektion
Nein
Max. Druckunterschied bei 20 °C
1 bar
Anschluss 3
Innengewinde Gas zylindrisch (BSPP)
Dichtung
Gummi
Von innen gefüttert
sonstige
Vierkantantrieb
0 mm
Durchführung Dübel
T-förmig
Mit Ablaßmöglichkeit (Anschluss)
Nein
Länge Anschluss 1
11 mm
Arbeitslänge Anschluss 1
11 mm
Druckstufe Flansch
sonstige
Länge Anschluss 2
11 mm
Arbeitslänge Anschluss 2
11 mm
Länge Anschluss 3
11 mm
Länge Schlüssel/ Handgriff
0 mm
Arbeitslänge Anschluss 3
11 mm
Höhe Handgriff/ Spindel
9 mm
Winkel Anschluss 1 - Anschluss 2
90 °
Winkel Anschluss 1 - Anschluss 3
90 °
Modeltyp
MultiZone 3W
Serie
525
